Plaats van herkomst: | CHINA |
Merknaam: | GUOMAT |
Certificering: | ISO/TS16949:2009 |
Modelnummer: | 1B7070 |
Min. bestelaantal: | 1pc |
---|---|
Verpakking Details: | sterke kartondoos of als klantenbehoefte |
Levertijd: | 2-8 het werkdagen |
Betalingscondities: | T/T, Western Union, Paypal of anderen |
Levering vermogen: | 1000pcs/week |
Materiaal: | Rubberstaal | FESTO: | Eb-165-65 |
---|---|---|---|
Garantie: | Één Jaar | Gewicht: | 1,3 kg |
Andere namen: | De Lentetrilling van de Festolucht | Drukcapaciteit: | 0.2-0.8 m-Pa |
Pakketdimensies: | 16*16*10 cm | Merk: | Neutraal |
Hoog licht: | De de Luchtlente van EB16565 Festo,De rubber de Luchtlente van Staalfesto,TS16949 de industriële Luchtlente |
Eb-165-65 Festo Actuator Contitech van de Luchtlente fs70-7 Industriële Zakken van de Luchtlift voor Machine vermindert Trilling
OEM Origineel Materiaalfabrikant:
OEM Referentienummers |
GUOMAT-ARTIKELNUMMER: 1B7070 |
Het ARTIKELNUMMER van Phoenix: SP 1B 05 Het ARTIKELNUMMER van Phoenix: SP1B05 Het ARTIKELNUMMER van Phoenix: SP 1B05 |
Bosch: 822419002 |
Festoartikelnummer: Eb-165-65 Festoartikelnummer: EB 165 65 Festoartikelnummer: EB16565 |
Weformaartikelnummer: WBE 200-E1 Weformaartikelnummer: WBE200-E1 Weformaartikelnummer: WBE200E1 |
Contitechartikelnummer: FS 70-7 Contitechartikelnummer: Fs70-7 Contitechartikelnummer: FS707 |
GUOMAT: 1B707 specifieke parameters en specificaties eb-165-65:
De Afstand van het schroefcentrum van Hoogste Dekkingsplaat: 1,75 duim/44,5 mm
De Afstand van het schroefcentrum van de Plaat van de Bodemdekking: 1,75 duim/44,5 mm
Rubberblaasbalgen Natuurlijke Diameter: 150 mm
Rubberblaasbalgen MAX Diameter: Φ165 mm
De het Werk Slag: MAXIMUM 110 mm aan MIN 50 mm
Maximumhoogte: 4,33 duim/110mm
Minimumhoogte: 1,97 duim/50 mm
Hoogste Plaatgat/Nagel: 3 stukken
Hoogste Plaatgat/Nagel: 2 PiecesXM8X1.25
Grondplaatgat/Nagel: 2 PiecesXM8X1.25
Luchtinham: G1/4
Hoogste Dekkingsplaat: 4,13 duim/105 mm
De Plaatdiameter van de bodemdekking: 4,13 duim/105 mm
Doen ineenstorten Hoogte: 2,36 duim/60 mm
1B7070 trillingsisolatie - dynamische kenmerkende waarden eb-165-65 | |||||||
Ontwerphoogte H: geadviseerde 90mm, minimum 70mm | |||||||
Druk p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Volume V [l] |
Kracht (Lading) [KN] | 2.7 | 3.7 | 4.7 | 5.7 | 6.6 | 7.7 | 9 |
De lentetarief [N/cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
Natuurlijke frequentie [Herz] | 3.1 | 2.9 | 2.9 | 2.8 | 2.8 | 2.7 | 9 |
nota's:
•De blaasbalgencilinder kan slechts zijn
Drijf de lente van de blaasbalgenlucht tegen het werkstuk, anders moet het einde van de slaggrens aan het eind van de slag worden uitgerust, anders zullen de blaasbalgen worden overbelast
• om de de luchtlente van de blaasbalgencilinder aan de minimumhoogte te drukken, wordt een het terugstellenkracht vereist. Gewoonlijk, wordt dit bereikt door een lading toe te passen
• De volledige lageroppervlakte van de hogere en lagere platen moet worden gebruikt om kracht te absorberen
•Alvorens de de luchtlente van de blaasbalgencilinder te demonteren, moet het worden uitgeput
• Tijdens verrichting, moet de rubberlente van de blaasbalgenlucht in geen contact met andere delen komen
1B7070 pneumatische toepassing - statische kenmerkende waarden eb-165-65 | |||||||
Kracht F [kN] | |||||||
Druk p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Volume [l] |
Hoogte H [mm] 100 | 2.2 | 3.1 | 4 | 4.8 | 5.7 | 6.6 | 1 |
90 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7.5 | 0,9 |
80 | 3.1 | 4.1 | 5.1 | 6.2 | 7.3 | 8.3 | 0,8 |
70 | 3.4 | 4.5 | 5.6 | 6.7 | 7.9 | 9 | 0,7 |
60 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.5 | 0,6 |
Hoe te om de slijtageweerstand van de rubberluchtkussens van de luchtlente te verbeteren?
De detailsgegevens van de luchtlente 1B7070 kruisen eb-165-65:

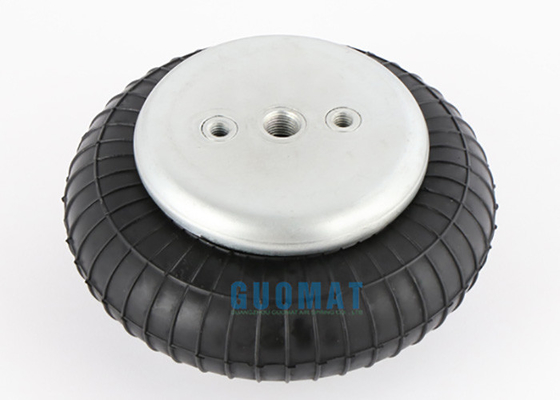

Detailsbeelden van de luchtlente 1B7070:
