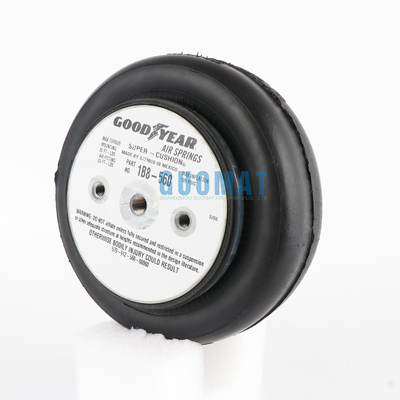

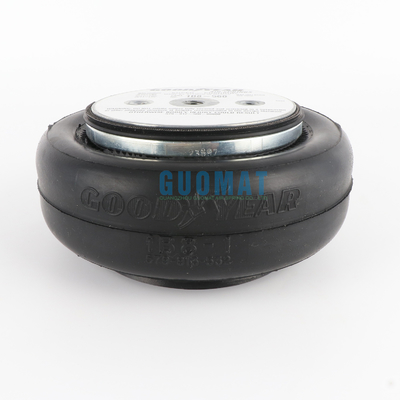

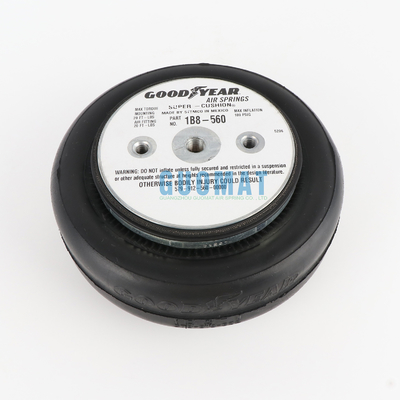

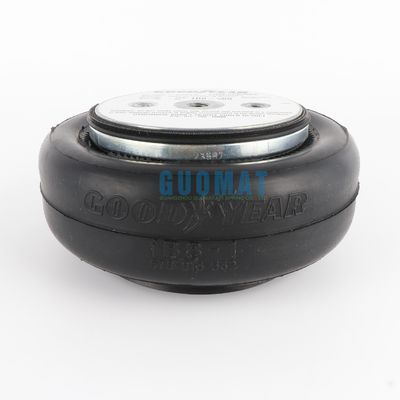

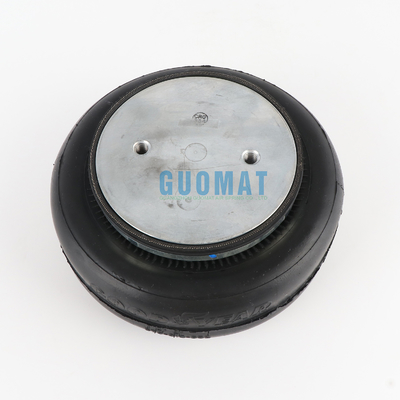

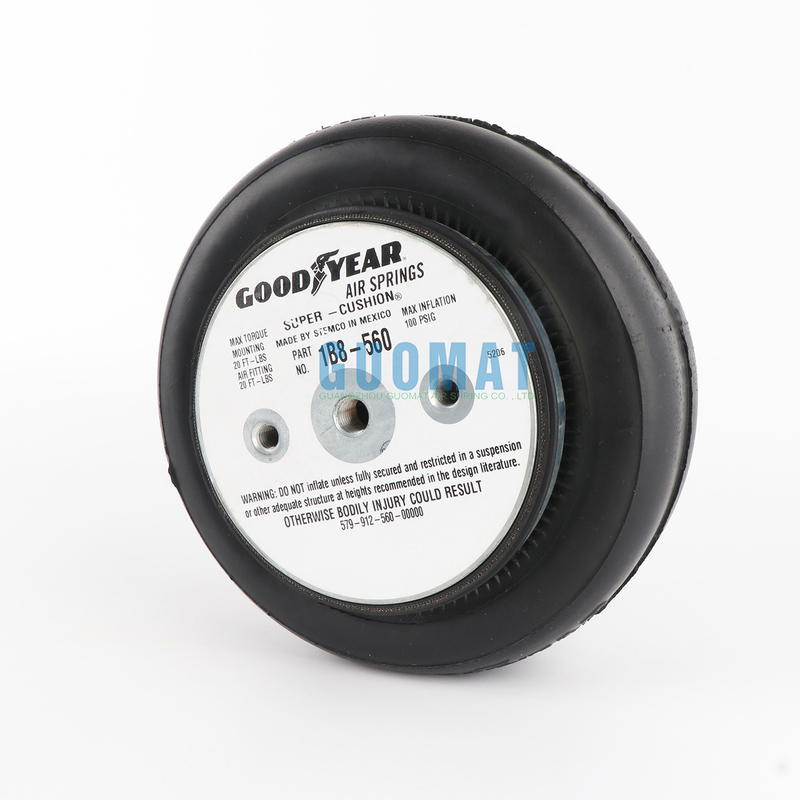

579913532 Goodyear Air Spring 1B8-560 Goodyear Industriële airbags

579913532 Goodyear Air Spring 1B8-560 Goodyear Industriële airbags


Goodyear 1B8-560 Specificaties en technische gegevens

Noten/blinde noten

Topplaat schroeftanden: 2 x 3 / 8-16UNC
De schroefcentrale afstand van de bovenste dekselplaat: 70 mm
Schroeftanden van de onderste dekselplaat: 2 x 3 / 8-16UNC
De schroefcentrale afstand van de bodemdekplaat: 70 mm

Air hole/air inlet/air fitting
Luchtgat/luchtinlaat: 1 / 4-18NPTF
Centrale afstand van de schroef tussen luchtgat en moer: 35 mm

Afdekkingsplaat
Bovenplaatdiameter: 135 mm
Diameter van de onderkant: 135 mm

met een gewicht van niet meer dan 50 kg
Maximale diameter van de rubberblaas: 240 mm
Natuurlijke diameter van rubberblaasjes: 225 mm
Werkslag: minimaal 60 mm tot maximaal 180 mm
Maximale hoogte: 180 mm
Minimale hoogte: 50 mm
Hoogte van de slag: 120 mm

Bumperblok/bumperblok
Geen bumperblok.

Gordellus/Gordellus
Met gordellus: geen gordellus


Goodyear1B8-560

Goodyear579-91-3-532
Super-CUSHION®-luchtveerisolatoren 1B8-560

Goodyear1B8-157,

Goodyear1B8-159,

Goodyear1B8-560,

Goodyear1B8-563

Goodyear1B8-562

Goodyear1B8-564

refet tot Vuursteen Luchtveer Wo1-358-7598; 116B1116B-1
refet naar Fire stone Air SpringW01-358-7598, W013587598, W01-358-7598,

vernieuwing naar Contitech FS 120-12 CI 1/4 NPT

Airmount / Airstroke
(2) 2,75 middelste afstand
3 / 8-16UNC, 1/4 "NPT luchtinlaat
Air Springs van ITT Enidine Inc.
Eenvoudig geconvoluteerde luchtveer YI-1B8-560

Maximale slag: 3,20 inch
Natuurlijke frequentie van het systeem: 2,33 Hz
Hoogte bereik: 4 tot 6-1 / 2 inch
100 psi diameter: 9,4 inch
Vlamstijl: enkel draaiend gebogen oppervlak
Diameter van de eindplaat: 5 inch
Kracht bij 100 psi maximale slag: 1600 lbs
Centrale afstand tussen getapte gaten: 2-3 / 4 inch
Belastingsbereik bij 100 psi: 1900 tot 3300 pond
Airport thread norm: UNC
Type bumper: niet
Airport draad diameter: 1/4 inch
Airport draad type: 1/4 UNC
