EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Luchtvering Vervanging FS120-9 Convoluted Rubber Industriële Luchtballon

Productbeschrijving

Merk: GUOMAT

Modelnummer: 1B120-9

Garantie: 1 jaar

Materiaal: Rubber + Staal

Kan het volgende fabrikantnummer vervangen:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Specificaties en Gedetailleerde Technische Parameters

Moer/blinde moer

Bovenplaat schroef (moer) draad: 2XM8x1.25

De schroefhartafstand van de bovenplaat: 70 mm

Schroef (moer) draad van de onderplaat: 2XM8x1.25

De schroefhartafstand van de onderplaat: 70 mm

Luchtopening/luchtinlaat/luchtfittingen

Luchtopening/luchtinlaat: G3/4

De schroefhartafstand tussen de luchtopening en de moer: 30 mm

Dekplaat

Diameter bovenplaat: 135 mm

Diameter van de onderplaat: 135 mm

Balgrubber balg

Maximale diameter van de rubberen balg: 215 mm

Natuurlijke diameter van de rubberen balg: 90 mm

Werkslag: minimaal 50 mm tot maximaal 115 mm

Maximale hoogte: 115 mm

Minimale hoogte: 50 mm

Stootblok/stootblok

Geen stootblok

Riemlus/Riemlus/Gordelring

Zonder riemlus/gordelring

Min. druk: 0 bar

Terugslagkracht tot min.hoogte: ≤200N

Totaal gewicht met vastgeklemd platen: 2,0 kg

Trillingsisolatie - dynamische karakteristieke waarden

Ontwerphoogte H: aanbevolen 110 mm, minimaal 90 mm

Pneumatische toepassing - statische karakteristieke waarden

Kracht F[KN]

De Belangrijkste Functies van Luchtveren in Landbouwspuiten

1. Schokabsorptie en demping

Machinebescherming: Grote spuiten zijn onderhevig aan aanzienlijke schokken en trillingen bij gebruik in ruig terrein. Luchtveren absorberen en dempen deze schokken effectief, waardoor de hoofdbalk, de spuitboom, het hydraulische systeem en de precisiecomponenten van de spuit worden beschermd, waardoor het aantal storingen en reparatiekosten wordt verminderd.

Gewasbescherming: Een soepele rit vermindert schade aan gewassen veroorzaakt door de machine, vooral in de midden- tot late fase van de gewassen.

2. Handhaving van een Niveau Chassis

Constante Bodemvrijheid: Ongeacht de belasting van de spuit (een volle tank kan enkele tonnen verschillen van leeg), handhaven luchtveren automatisch een stabiele chassishoogte door de interne luchtdruk aan te passen.

Zorgen voor Operationele Stabiliteit: Een niveau chassis zorgt ervoor dat de spuitboom een vooraf bepaalde hoogte boven de grond behoudt, wat cruciaal is voor een uniforme bespuiting. Als het chassis kantelt, waarbij één kant van de spuitboom hoger is dan de andere, treedt er een ongelijke spuitverdeling op.

3. Verbeterd Bedieningscomfort

Voor moderne spuiten met comfortabele cabines vermindert luchtvering de trillingen en het geluid dat naar de cabine wordt overgebracht aanzienlijk, waardoor vermoeidheid van de bestuurder wordt verlicht en de efficiëntie en veiligheid tijdens langdurige werkzaamheden worden verbeterd.

4. Bescherming van het Spuitboomsysteem

Dit is een van de meest kritieke functies. De spuitboom is via een verbinding of direct verbonden met het chassis. Ernstige trillingen kunnen direct worden overgedragen op de spuitboom, waardoor:

Mechanische schade: Vermoeidheid en breuk van de spuitboomstructuur.

Verminderde spuitkwaliteit: Heftige op- en neerwaartse beweging van de spuitboom kan overlappende of gemiste spuiten veroorzaken, wat de spuitresultaten ernstig beïnvloedt.

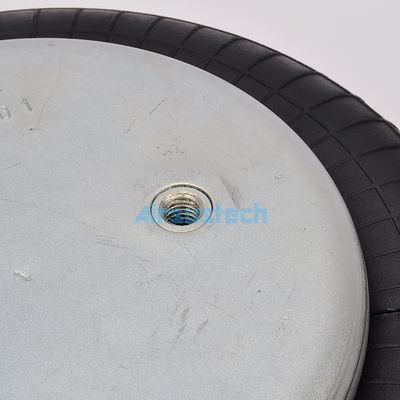

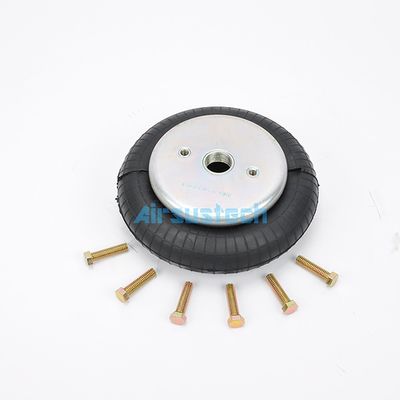

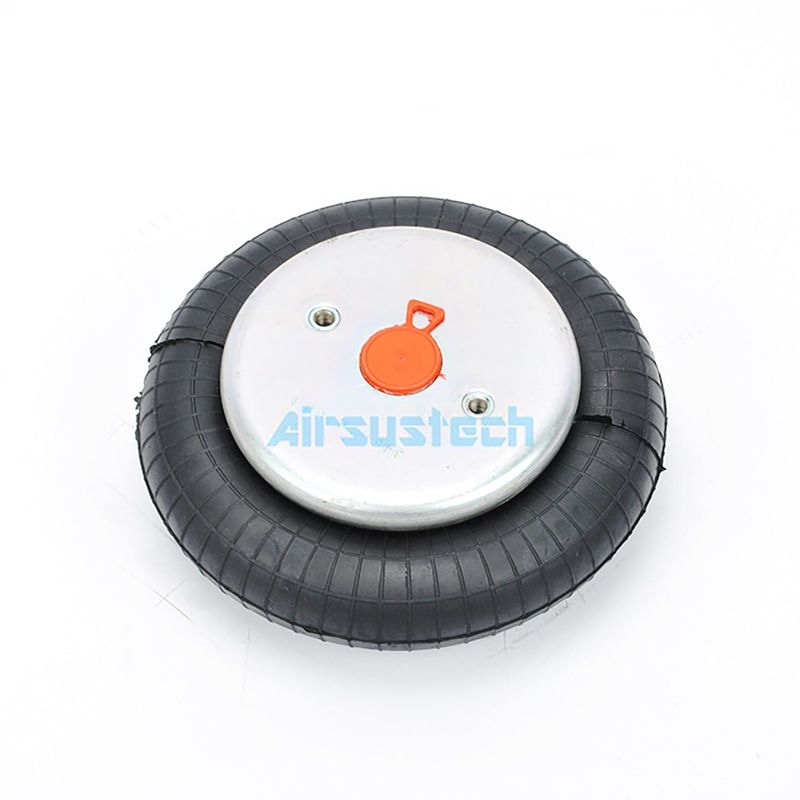

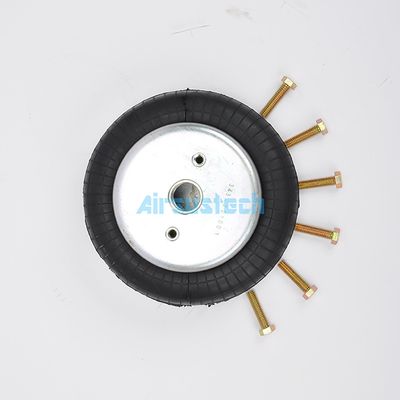

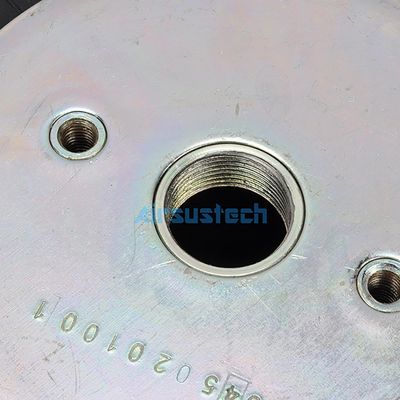

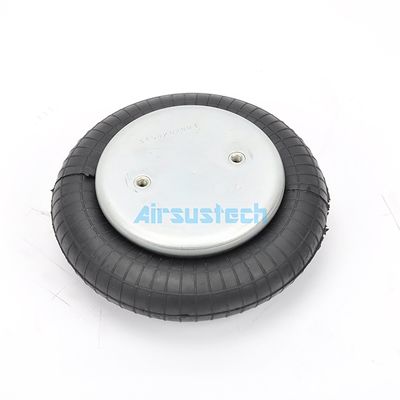

De foto's van 1B1209
