Drievoudig geconvolteerde luchtveer M12X1.75 Stut Injectie Gietmachine Ondersteuning en nivellering

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	3B5601

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	$69.9-79.9/pc
Verpakking Details:	krachtige kartonnen doos of als klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Naam:	Driedubbele verwikkelde luchtophangende veer van rubber	Materiaal:	Rubber + staal
Garantie:	12 maanden	Proefproef:	Beschikbaar
Operatie:	Gevuld met gas	Een beroerte:	117mm-460mm
Winding:	3	Combo Stud:	1/4NPTF, M18X1.5
Markeren:	Gelijkmatige spuitgietmachine Luchtveer , De drievoudige Ingewikkelde Luchtlente

Drievoudig geconvolteerde luchtveer M12X1.75 Stut Injectie Gietmachine Ondersteuning en nivellering

Productinformatie

Vervaardigers: GUOMAT

Toepassing:Veel gebruikt in verschillende industriële apparatuur en mechanische systemen.

Technische gegevens

Afdekkingsplaat	Bovenplaatdiameter: 231 mm
Afdekkingsplaat	Onderste dekplaatdiameter: 231 mm
Luchtinlaat	1/4 NPTF
Blinde noten	Schroefcentrale afstand van de onderkant van de dekselplaat:157.5 mm
	De bovenste dekkingsplaat schroef (noot) tand:M12X1.75
	Onderste dekselplaat schroef (noot) tand:2XM12X1.75
Rubber Bellow	Rubber Bellow MAX Diameter:330 mm
	De werkstrek:MAX 460 mm tot MIN 117 mm
	Maximale hoogte:460 mm
	Minimumhoogte:117 mm
	Compressiehoogte:343 mm

Toepassingsgevallen van airbags met drievoudige wikkels in CNC-bewerkingscentra

CNC-bewerkingscentra hebben uiterst hoge eisen aan trillingsregeling en stabiliteit.Lichte trillingen kunnen leiden tot een verminderde bewerkingsnauwkeurigheid (zoals slechte oppervlakkrapheid en verhoogde slijtage van het gereedschap)Traditionele schokdemperingsoplossingen (zoals rubberen pads of stalen veren) zijn moeilijk in rekening te brengen met zowel hoge stijfheid als dynamische trillingsisolatie.Terwijl de drievoudige ingewikkeld is uitgegroeid tot een ideale keuze voor trillingsisolatie van precisie machine tools vanwege zijn unieke structurele ontwerp.

Vibratie-isolatie van CNC-bewerkingscentra met een hoge precisie van vijf assen

Probleem:

Bij het bewerken van luchtvaartonderdelen van aluminiumlegeringen verschijnen trillingslijnen op het oppervlak (Ra-waarde hoger dan de norm).
Vibraties van de werkplaats (zoals bij de werking van een vorkhef in de buurt) worden overgedragen aan de machine-gereedschapsbasis.

Oplossing

Installeer 8 sets airbags (belasting 1,5 ton/stuk) op de basis van de werktuigmachine om de originele stalen veren te vervangen.
Met luchtdruksensor + PLC-besturingssysteem wordt de airbagdruk (± 0,01 MPa) in realtime ingesteld.

Gevolgen:

De trillingsoverdracht wordt met 90% verlaagd (de gemeten trillingsversnelling wordt verlaagd van 0,5 m/s2 naar 0,05 m/s2).
De oppervlaktrauwheid Ra wordt verhoogd van 1,6 μm tot 0,4 μm.

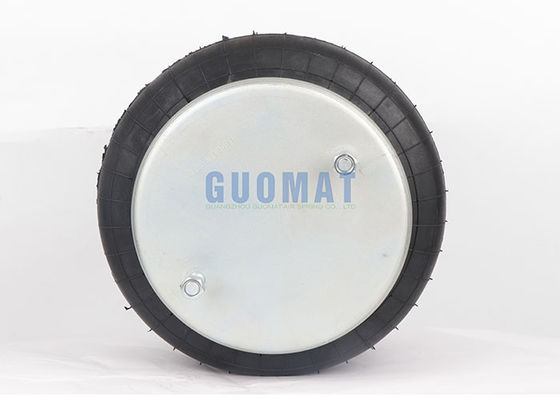

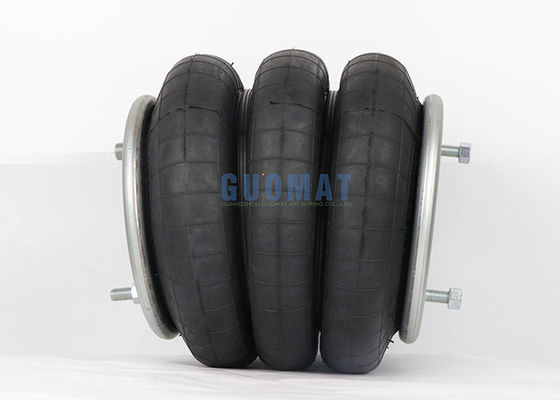

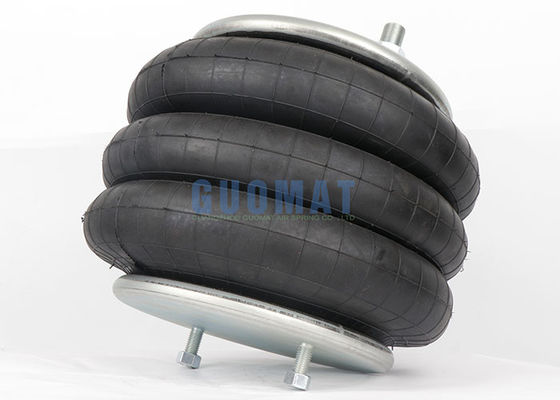

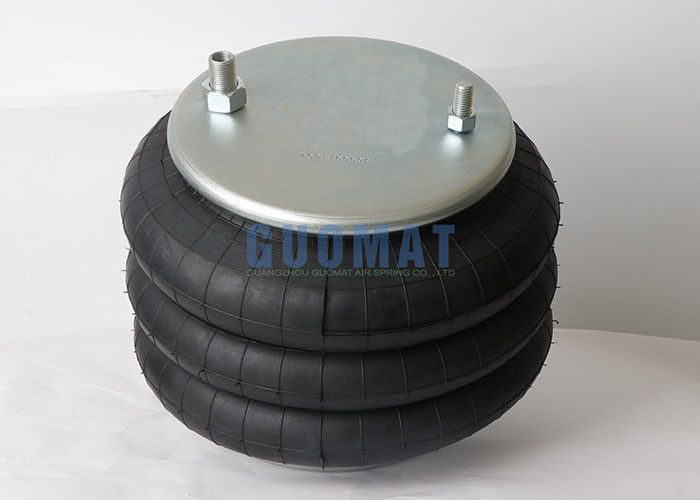

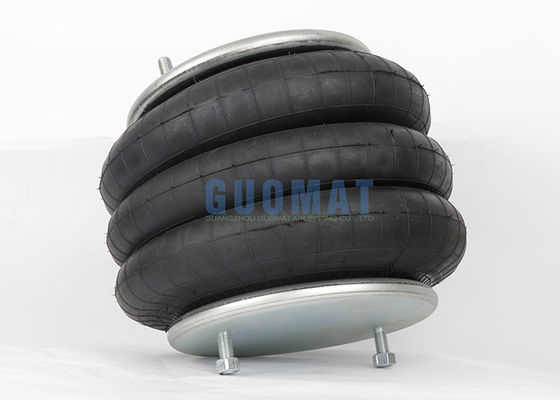

Productbeeld
