166mm Hoogte Rubber Air Spring M10 Dubbele Geconvolteerde Luchtballon Voor Rotary Shaft Actuators

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	2H160166P

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Voorwaarde:	Brandnieuw	Proefproef:	Beschikbaar
Functie:	Schok verminderen	Handelsmerk:	GUOMAT
Type:	Gevuld met gas	Materiaal:	Roestvrij staal + rubber
Windingen:	2	Een beroerte:	108 mm
Markeren:	166 mm Hoogte Luchtveer , Dubbele ingewikkelde luchtveer , Roterende schachtactuatoren Luchtveer

166mm Hoogte Rubber Air Spring M10 Dubbele Geconvolteerde Luchtballon Voor Rotary Shaft Actuators

Inleiding van het product
GUOMAT-nummer: 2H160166P
Garantie: 1 jaar
Productnaam: industriële luchtveer
Verwikkelingen: 2
Verbindingsmethode: verbinding met flens
Materiaal: Rubber en roestvrij staal
Monster: Ja
Leveringstermijn: 2-8 werkdagen
Type: met gas gevuld

Technische gegevens
Nominale diameter: 100 mm
Minimale compressie: 82 mm
Veilig verlengstuk: 190 mm
Volledige slag: 108 mm
Maximale buitendiameter (0,7 MPa): 175 mm
Natuurlijke hoogte: 166 mm
Breedte van het deksel: 160 mm
Centrale afstand tussen de draadgaten: 135 mm

Draagvermogen	Inflatiedruk		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	Installatiehoogte		0.2Mpa	0.3Mpa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7Mpa Volume (dm³)
	82	(mm)	364	538	713	892	1071	1251	1430	0.86
	116	(mm)	262	397	537	674	815	950	1095	1.27
	150	(mm)	190	290	391	490	597	700	802	1.64
	166	(mm)	149	237	325	413	502	593	684	1.77
	190	(mm)	76	128	180	233	287	342	398	1.95
	201	(mm)	23	55	83	111	148	183	220	1.95
Stijfheid en frequentie op ontwerphoogte	Verticale stijfheid	(kg/cm)	39	54	72	89	107	125	138
	Natuurlijke frequentie	Hz	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	Natuurlijke frequentie	cpm	154	144	141	140	139	138	135

Luchtveer voor draaischacht-actuatoren
Luchtveren kunnen effectief worden geïntegreerd in rotatieas aandrijvingen om de prestaties te verbeteren, trillingen te verminderen en de precisie in rotatiebewegingssystemen te verbeteren.
(1) Trillingsdemping en schokabsorptie
Probleem: Roterende aandrijvingen (bijvoorbeeld in de robotica, klepbesturing of industriële automatisering) ervaren vaak torsietrillingen of plotselinge belastingveranderingen, wat leidt tot mechanische slijtage of positiefouten.
Oplossing: Axial of radiaal gemonteerde luchtveren absorberen hoogfrequente trillingen en dempen schokbelastingen (bijv. plotselinge stopzetting/omkering).

(2) Koppelondersteuning en belastingcompensatie
Probleem: Zware draaibare belastingen (bijv. grote kleppen, kraanwielingen) vereisen een hoog koppel en spannende aandrijvingen.
Oplossing: Luchtveren die in de rotatierichting zijn vooraf geladen, compenseren statische belastingen, waardoor de vermogensaanspraak van de aandrijver wordt verminderd.

(3) Verwijdering van tegenslag
Probleem: versnellingen of verbindingen in rotatiesystemen veroorzaken een negatieve reactie, waardoor de precisie afneemt.
Oplossing: Een luchtveer oefent constante radiale druk uit op lagers of tandwielen, waardoor contact wordt gehandhaafd en het spel tot een minimum wordt beperkt.

(4) Vergoeding voor een verkeerde uitlijning
Probleem: Een slechte uitlijning van de as als gevolg van thermische uitbreiding of montagefouten veroorzaakt binding.
Oplossing: zijdelings geschikte luchtveren zorgen voor een lichte radiale/axiale drijving met behoud van de koppeloverdracht.
Voorbeeld: papierrollers met met luchtveer gekoppelde assen verdragen warmteverschuiving zonder buigzaamheid.

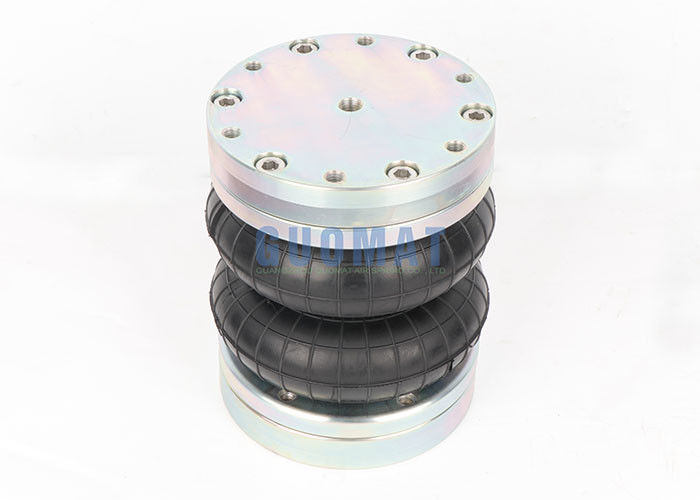

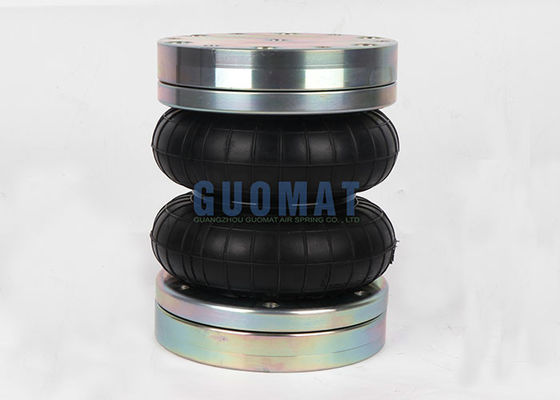

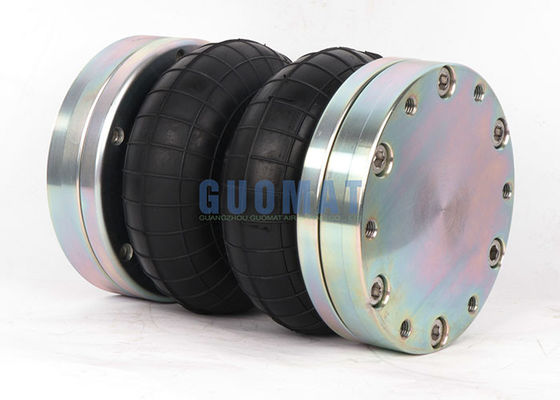

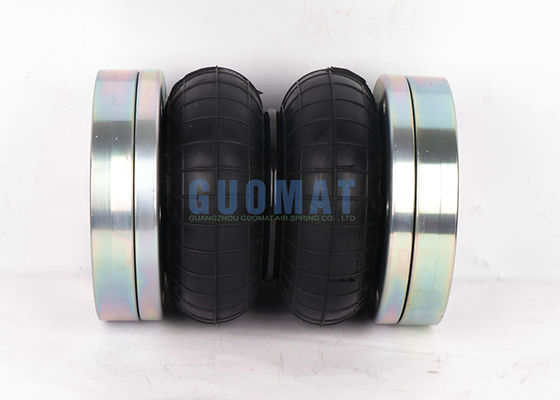

Productbeeld
166mm Hoogte Rubber Air Spring M10 Dubbele Geconvolteerde Luchtballon Voor Rotary Shaft Actuators 0
