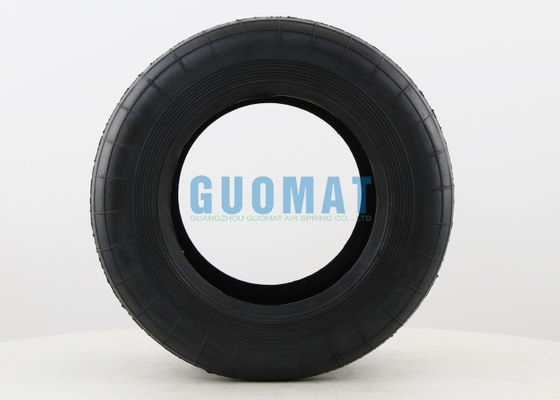

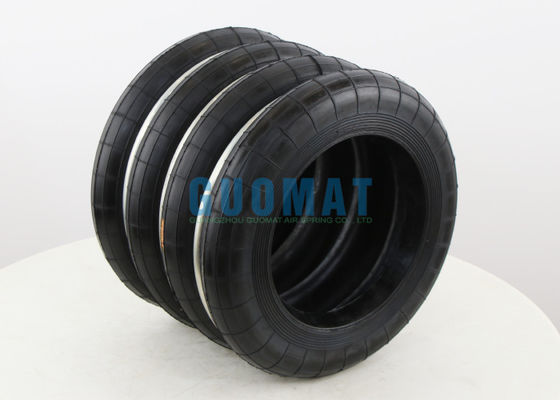

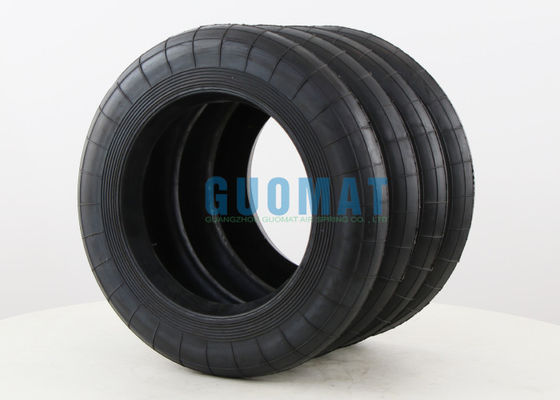

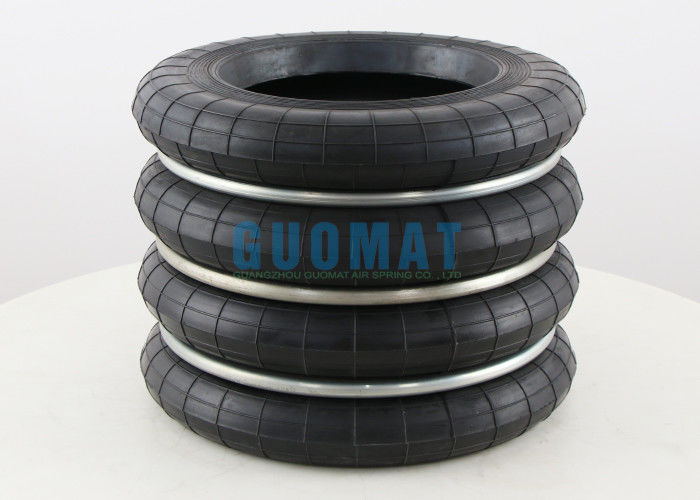

F-240-4 Rubber Air Spring Vervang S-240-4 YOKAHAMA Bellows Industriële airbag
OEM Kruisverwijzing:
GUOMAT-deel nr.: F-240-4
S-240-4R van Yokohama
De in bijlage I vermelde voorwaarden gelden ook voor het gebruik van de motor.
de volgende categorieën:
Yokohama S 240 4
S240-4R van Yokohama
Specificaties en gedetailleerde technische parameters: F-500-4
| Grootte van model |
Hoogte H ((mm) |
Gemene maximale verplaatsing ((mm) |
Maximale compressie. Buitendeursdiameter (mm) |
Standaardhoogte, ongeveer bij 0,49 MPA interne druk |
Maximale interne druk (MPA) |
Innerlijke drukonderbreking (MPA) |
| Ontwerphoogte |
Max. hoogte |
Min Hoogte |
Effectieve oppervlakte ((cm2) |
Volume ((L) |
Vervaardiging van voertuigen |
Dynamische veerconstante ((n/mm) |
Natuurlijke trillingsfrequentie ((Hz)) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
±60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
± 40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
± 30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
Wat is een Punch Air Spring
1. Basisfuncties
Buffering en schokdemping: Wanneer de slagpers met hoge snelheid werkt, absorbeert deze de slagkracht wanneer de schuifbalk en de vorm in contact komen, waardoor trillingen en geluid worden verminderd.
Drukregeling: door de luchtdruk aan te passen, zorgt het voor een stabiele drukopbrengst om te voldoen aan de behoeften van verschillende stemprocessen (zoals stempelen, rekken, enz.).
Bescherm de vorm: Verminder de schade aan de vorm door inslag en verleng de levensduur van de vorm.
Precieze besturing: Werk samen met het CNC-systeem om de slag en druk nauwkeurig aan te passen om de verwerkingskwaliteit te verbeteren.
2Structuur en werkingsbeginsel
Structuur: Het bestaat voornamelijk uit een cilinder, een zuiger, een afdichting, een luchtdrukregulerend klep, enz., en is gevuld met gecomprimeerde lucht.
Werkingsbeginsel:
Compressiefase: Wanneer de schuifregelaar naar beneden beweegt, wordt de luchtveer gecomprimeerd, de luchtdruk verhoogt en wordt energie opgeslagen.
Ontslagfase: Wanneer de schuifbalk terugkeert, breidt de perslucht zich uit, waardoor de zuiger zich opnieuw zet, waardoor de schuifbalk snel terugkeert en de trillingen worden geboufferd.
3. Kernvoordelen
Verstelbaarheid: de elastische kracht kan worden gewijzigd door de luchtdruk aan te passen aan de behoeften van verschillende materialen en processen.
Snelle reactie: gevoeliger dan mechanische veren of hydraulische systemen, geschikt voor snel stempelen.
Gemakkelijk onderhoud: geen ingewikkelde mechanische structuur, lage storing, kan worden gerepareerd door afdichtingen te vervangen.
Energiebesparing en milieubescherming: in vergelijking met hydraulische systemen is geen olie nodig om vervuiling en energieverbruik te voorkomen.
4. Toepassingsscenario's
Stempelindustrie: gebruikt voor het precieze stempelen van platen van auto's, elektrische behuizing, hardware, enz.
Continu punch: zorgt voor stabiliteit in hogesnelheidspunchmachines (zoals progressief stempelen).
Stretchforming: een gelijkmatige blokkerende kracht om rimpels te voorkomen.
5. Selectiepunten
Verplichtingen inzake belasting: selecteer de belastingcapaciteit van de luchtveer op basis van de doorstekenkracht.
Stroke lengte: overeenkomen met de bewegingsstroke van de punch slide.
Luchtdrukbereik: ervoor zorgen dat de luchtbrondruk verenigbaar is met de nominale druk van de veer.
Installatiegrootte: moet verenigbaar zijn met de structuur van de perforatie.

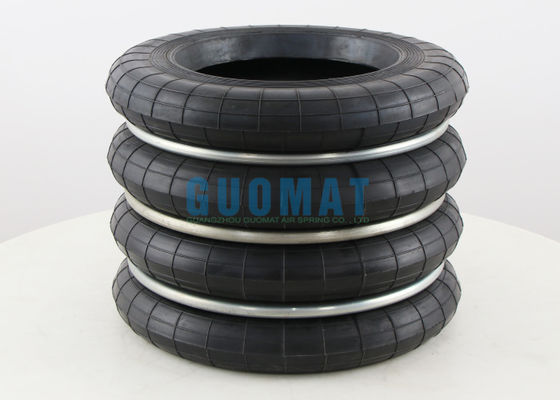

De verwante afbeelding van de F-240-4
