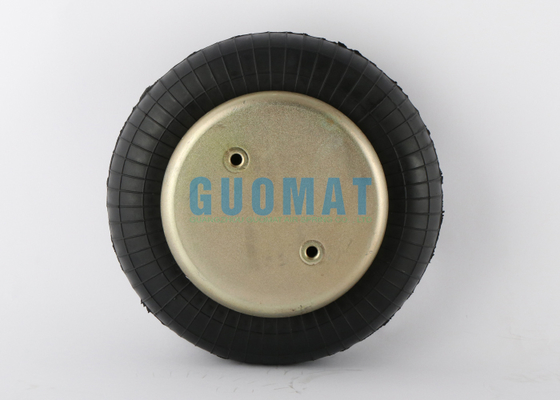

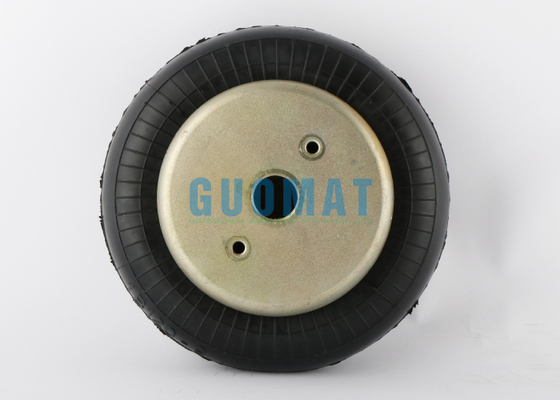

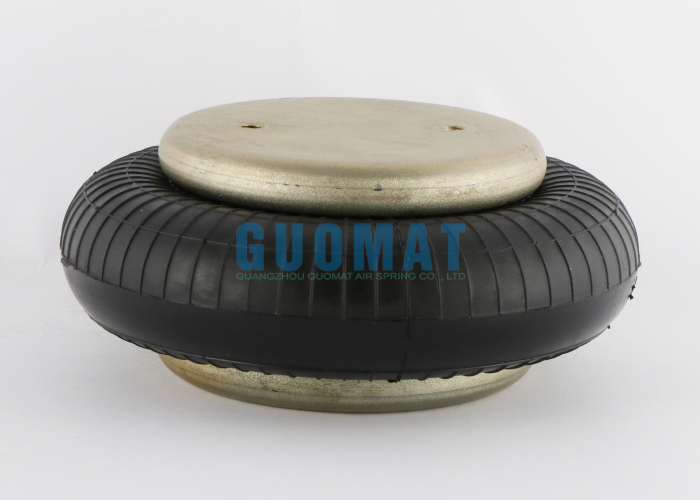

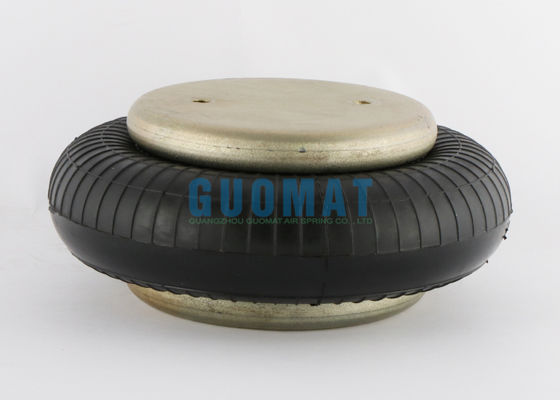

G3/4 Met Gas Gevulde Rubberen Luchtbalg FS120-9 Contitech W01M586165 Firestone Luchtveer

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	1B1209-G3/4

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6PCS
Prijs:	$49.9-59.9/pc
Verpakking Details:	Krachtige kartonnen doos of zoals de klant nodig heeft
Levertijd:	2-8 werkdagen
Betalingscondities:	T/T, Western Union, L/C
Levering vermogen:	1000 stuks/week

Contact

Gedetailleerde productomschrijving

Modelnaam:	Rubberen luchtveer voor industriële machines	Garantie:	12 maanden
Materiaal:	Rubber + staal	Pakket:	Standaardverpakking of aangepast
Medium:	Gecomprimeerde lucht	Firestone-nummer:	W01-M58-6165
Festo:	EB-215-80	Hartinfarct:	50mm-115mm
Markeren:	Contitech Rubber Air Bellows , Gas gevulde rubberen luchtbellows

G3/4 Met Gas Gevulde Type Rubber Luchtbalg FS120-9 Contitech W01M586165 Firestone Luchtveer

Technische Gegevens: Enkelvoudige Geconvoluteerde Type Luchtveer

Diameter bovenplaat: Ø135mm

Luchtinlaat: G3/4

Schroefgaten in de bovenplaat: 2XM8X1.25mm

Hart-op-hart afstand tussen schroefgaten bovenplaat: 70mm

Afstand tussen schroefgat bovenplaat en luchtinlaatgat: 35mm

Diameter onderplaat: Ø135mm

Rubber balg max. buitendiameter: Ø215mm

Maximale hoogte: 115mm

Minimale hoogte: 50mm

GUOMAT NR.1B1209-G3/4 Referentienummers

Verwijs naar Firestone W01M586165

Verwijs naar Firestone W01 M58 6165

Verwijs naar Firestone W01-M58-6165

Verwijs naar Contitech FS120-9

Verwijs naar Contitech FS 120-9

Verwijs naar Contitech FS120-9 G3/4

Verwijs naar Contitech FS 120-9 G3/4

Verwijs naar Contitech FS120-9 G3/4 M8

Verwijs naar Contitech FS 120-9 G3/4 M8

Verwijs naar Dunlop(FR) 8''x1 S08101

Verwijs naar B-osch 822419003

Verwijs naar Festo EB-215-80

Verwijs naar Norgren PM/31081

Verwijs naar Norgren 8X1

Verwijs naar Weforma WBE 300-E1

Verwijs naar Airtech 140293

Verwijs naar Airtech 111003

Verwijs naar Airtech 1B-190FB

Verwijs naar Megatech 1S120-9 3/4 M8

Dynamische Eigenschappen bij 115 mm Ontwerphoogte
(Alleen vereist voor Airmount isolatorontwerp)

Manometerdruk(BAR)	Belasting(kN)	Veerconstante(kN/m)	Eigen Frequentie(Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Krachtentabel

Montagehoogte(mm)	Volume@7BAR(cu cm)	EFF Oppervlak@7 BAR(cm*2)	kN Kracht
Montagehoogte(mm)	Volume@7BAR(cu cm)	EFF Oppervlak@7 BAR(cm*2)	@3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
