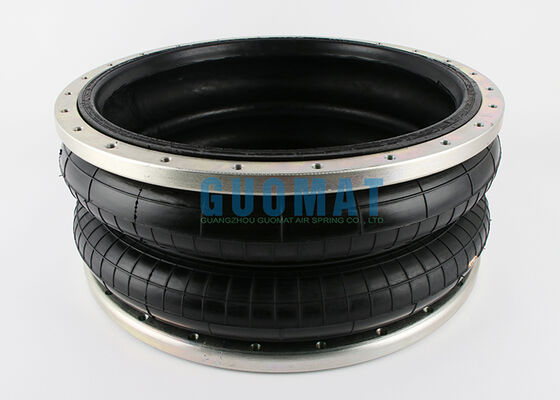

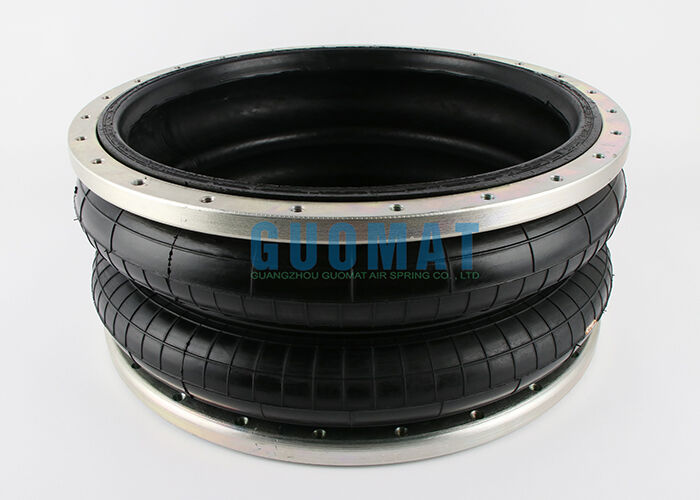

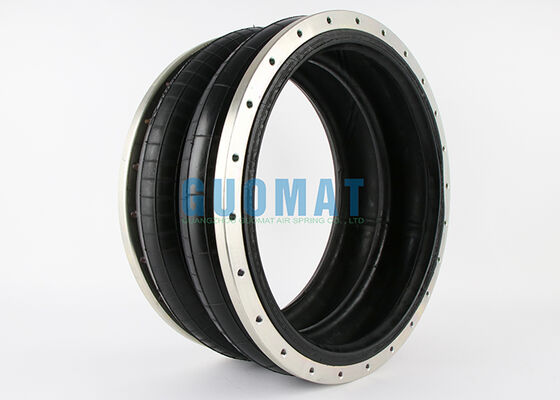

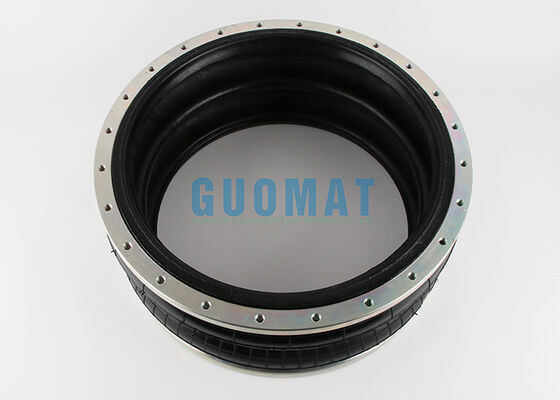

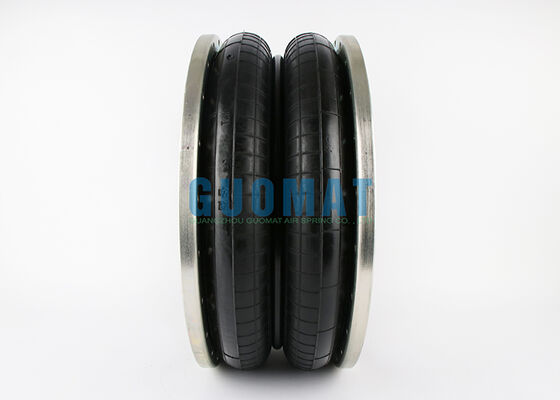

W01-358-7203 Industriële luchtactuator Firestone Style 29 Rubber Bellows Air Spring

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	2H520217

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	$199.9-$299.9/PC
Verpakking Details:	Sterke kartonnen doos of als eis van de klant
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, Western Union
Levering vermogen:	1000 stks/week

Contact

Gedetailleerde productomschrijving

Functie:	Verminder trilling	MOQ:	4 stuks
Type:	Flensverbindingstype	OEM:	Firestone W01-358-7203
kleur:	Zwart	Vorm:	Dubbel ingewikkelde luchtveer
Garantie:	12 maanden	Kwaliteit:	Goede kwaliteit
Markeren:	Industriële luchtveer rubberen bellows , Luchtactuator in Firestone-stijl 29 , industriële luchtveer met garantie

W01-358-7203 Industriële luchtactuator Firestone Style 29 Rubber Bellows Air Spring

Productoverzicht

Specificatie	Detail
Brandnaam	GUOMAT
Model	2H520217
Materiaal	Premium rubber en versterkt staal: Rubbercomponenten bieden uitstekende flexibiliteit en vermoeidheidsbestandheid; metalen componenten zijn roestvrij voor een lange levensduur.
Structuretype	Dubbel ingewikkeld
Garantie	1 jaar: Wij bieden een solide garantie voor de kwaliteit van het product.
Verpakking	Standaard bruine kartonnen doos: zorgt voor een goede bescherming van het product tijdens het vervoer; nette verpakking.
Minimale bestelhoeveelheid	4 stuks

Vervangingsdeelnummer van vuursteen

Fabrikant: FIRESTONE.

W01-358-7203

W01 358 7203

W013587203

Montage- en afmetingsspecificaties

Montage-interface

Flensdiameter: 20,36 inch - bepaalt de totale breedte van het afdichtings- en contactoppervlak.
Bolt Pattern (Bolt Circle Diameter): 19,00 inch - specificeert de cirkelvormige indeling van de montagebouten voor uitlijning.
Boltconfiguratie: 24 eenheden van 3/8-24 UNF-draadverbindingen - geeft de hoeveelheid en het standaarddraadtype aan voor een veilige bevestiging.

Omvang en operationeel bereik

Maximale behuizingsdiameter: 22,7 inch - de grootste buitenbreedte, belangrijk voor ruimtelijke vrijheid tijdens de installatie.
Nominale geïnstalleerde hoogte: 9,5 inch - de referentiehoogte onder standaardmontageomstandigheden.
Gebruikbare slagbereik: 3,3 tot 13,0 inch - de goedgekeurde verticale verschuiving tussen volledig gecomprimeerde en volledig uitgebreide posities.

Installatieprocedure

Stap	Sleuteloperatie	Technische punten en illustratie
1. Positionering	Plaats de luchtveer tussen de bovenste matrijzenhouder en de bovenste plaat van het persraam op de voorgeschreven plaats van montage.	Aligneringsvereiste: de centrale as van de veer moet in lijn staan met de middellijn van de persram, met een toelaatbare afwijking ≤ 0,2°. De meetpunten moeten op de afbeelding worden aangegeven.
2. Bolt Voorafstrekken	Sluit bolten (bijv. 24 stukken van graad 8.8 of hoger) door de springflensgaten (bijv. 24 × φ9.5 mm) en in de draadgaten van het frame.	Vergrendeling: volg een diagonaal patroon in twee fasen (eerst 50% koppel, vervolgens 100% eindkoppel).het voorgestelde koppel is 28-32 N*m).
3Pneumatische verbinding	Verbind de fabrieksluchtleiding via een filterregulator met de inlaatpoort van de veer.	Instelling van de druk: de aanvankelijke druk moet worden ingesteld op 50% van de nominale werkdruk (bijv. indien de werkdruk 8 bar is, start op 4 bar), en vervolgens worden de druk volgens de belasting verfijnd.
4. Kalibratie van de slag	Leg de pers handmatig in en meet het werkelijke verlengings-/compressiebereik van de veer.	Schokbescherming: Zorg ervoor dat de slag van de veer altijd binnen het gespecificeerde bereik blijft (bijv. 3,3-13 inch).
5. Gezegelverificatie	De veer wordt tot 1,2 keer de werkdruk onder druk gezet en 15 minuten gedrukt.	Leekproefmethode: toe te passen zeepoplossing op het paringsoppervlak van de flens. Controleer of er voortdurend bollen ontstaan. Toegestane drukdaling ≤ 0,1 bar/min.
6. Belastingsonderzoek	Verricht continu stempelen met behulp van standaardtestplaten en controleer de dynamische reactie van de veer.	Prestatiecriterium: de veer moet tijdens de werking lineaire compressie behouden zonder abnormale trillingen of afwijkingen.
