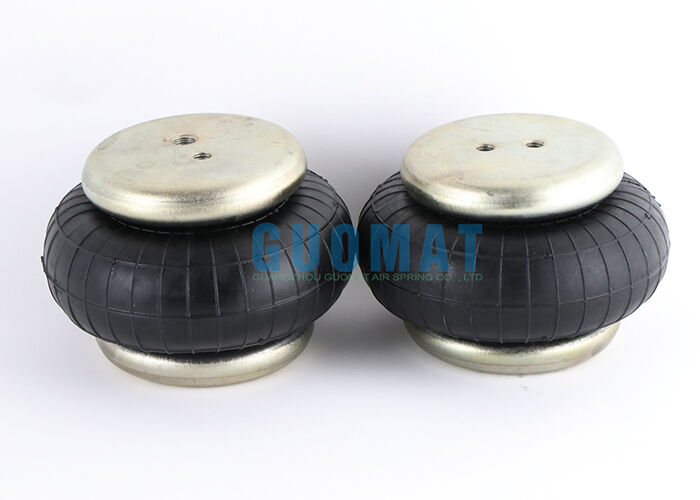

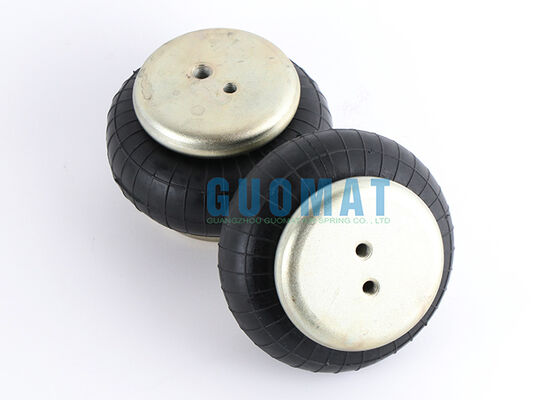

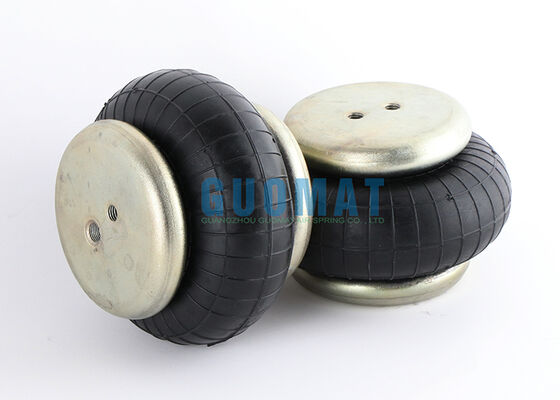

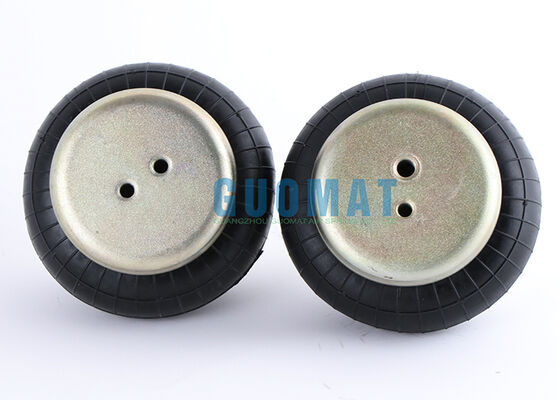

G1/8 Air Fitting FS 40-6 Contitech Single Convoluted Air Spring 2681001000 Voor industriële

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	1B4060

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stks
Prijs:	$49.9-59.9/pc
Verpakking Details:	Sterke doos of zoals klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000 STKS/Week

Contact

Gedetailleerde productomschrijving

Naam:	De enige Ingewikkelde Luchtlente	Stijl:	Eenvoudig ingewikkelde stijl
Materiaal:	Rubber en staal	Garantie:	12 maanden
Sollicitatie:	Industriële apparatuur	Operatie:	Gasgevuld
Kleur:	Zwart	OEM:	ContitechFS40-6
Markeren:	G1/8 industriële luchtveer , Lente van de Contitech de Enige Ingewikkelde Lucht , FS 40-6 industriële luchtveer

G1/8 Air Fitting FS 40-6 Contitech Single Convoluted Air Spring 2681001000 Voor industriële

Productgegevens

Type	Airbag met een omslag
Brandnaam	GUOMAT
Modelnummer	1B4060
Kleur	Zwart
Toepassing	Pak op.
Garantie	12 maanden
Betaling	T/T L/C Western Union
Verpakking	Doos
Leveringsdatum	2-8 werkdagen

Deelnummers voor kruisverwijzingen

Contitech Air Spring nummer: FD40-6
Contitech Air Spring Nummer: FD 40-6
Contitech Air Spring nummer: FD40-6 CI
Contitech Air Spring nummer: FD 40-6 CI
Contitech Air Spring Nummer: 2681001000
Phoenix Air Spring nummer: SP1B04
Phoenix Air Spring nummer: SP 1B04
Phoenix Air Spring nummer: SP 1B 04
Weforma Air Spring Nummer: WBE100-E1
Weforma Air Spring Nummer: WBE 100-E1

Technische specificaties

Werktemperatuur	-40°C tot +70°C
Tests op storing	≥ 3 miljoen
De bovenste dekplaat heeft een diameter	90 mm
Onderste dekplaat diameter	90 mm
Gasgat / luchtinlaat	G1/8
Rubberen bellows MAX-diameter	145 mm
De werkstraf	Max 110 mm tot MIN 50 mm
Hoogste dekselplaat schroef (noot) tand	1XM8X1.25
Onderdekselplaat schroef (noot) tand	2XM8X1.25
Schroefcentrale afstand van bovenste dekselplaat	20 mm
Centrum van de schroef van de onderkant van het dekselplaatje	20 mm

Prestatiegegevens

Druk P [bar]	3	4	5	6	7	8	Deel V [I]
Kracht (belasting) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Vloersnelheid [N/cm]	790	965	1150	1325	1505	1685
Natuurlijke frequentie [Hz]	3.6	3.4	3.3	3.2	3.1	3.1

Druk P [bar]	3	4	5	6	7	8	Deel V [I]
Hoogte H [mm] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
Hoogte H [mm] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Hoogte H [mm] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
Hoogte H [mm] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
Hoogte H [mm] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

Aanbevelingen voor installatie en gebruik

Voorzorgsmaatregelen voor de installatie

Verbindingscontrole:Zorg ervoor dat de G1/8-draadinterface schoon is en vrij is van vreemde voorwerpen.
Installatie van de uitlijning:De airbag moet tijdens de installatie op natuurlijke wijze worden uitgelijnd, zodat het niet scheert of draait.
Inflatieprocedure:Aanvankelijke inflatie dient te beginnen bij een lage druk en geleidelijk te toenemen tot de werkdruk, zodat plotselinge hoge drukinslagen worden vermeden.
BeschermingsoverwegingenIn omgevingen waar puin of vreemde voorwerpen kunnen vliegen, wordt een beschermende dekmantel aanbevolen.

Aanbevelingen voor gebruik

Selectie van de druk:2-4 bar wordt aanbevolen voor algemene trillingsdempende toepassingen; 3-6 bar wordt aanbevolen voor nauwkeurige nivelatie toepassingen.
Systemconfiguratie:Voor nauwkeurige controle wordt aanbevolen het met een precisie-drukregelklep en een drukmeter te gebruiken.
Regelmatige inspectie:Controleer maandelijks de toestand van het oppervlak en de drukretentie van de airbag.
Onderhoudscyclus:Onder normale bedrijfsomstandigheden wordt een uitgebreide inspectie om de twee jaar aanbevolen.
