M/31123 Norgren industriële luchtbalg 330 mm slaglengte drievoudig ingewikkelde luchtveer

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	NORGRN
Certificering:	ISO/TS16949:2009
Modelnummer:	M/31123

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of zoals klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000 stks/week

Contact

Gedetailleerde productomschrijving

Productnaam:	luchtvering veer	Materiaal:	Rubber + staal
Garantie:	12 maanden	Kwaliteit:	100% getest
Pakket:	Standaardverpakking of aangepast	Nominale diameter:	12 ''
Merk:	IMI NORGREN	Modelnummer:	M/31123
Markeren:	Norgren industriële luchtveer , 330mm slag luchtveer , drievoudig verwikkeld luchtveer

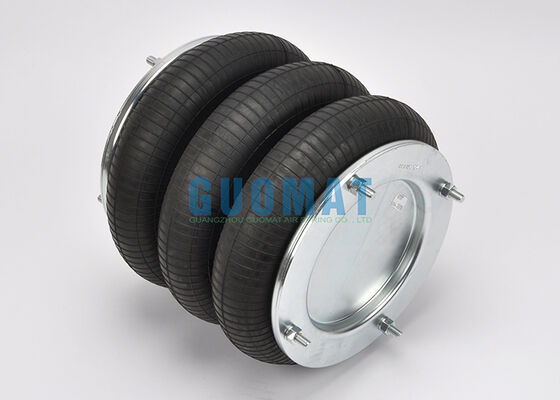

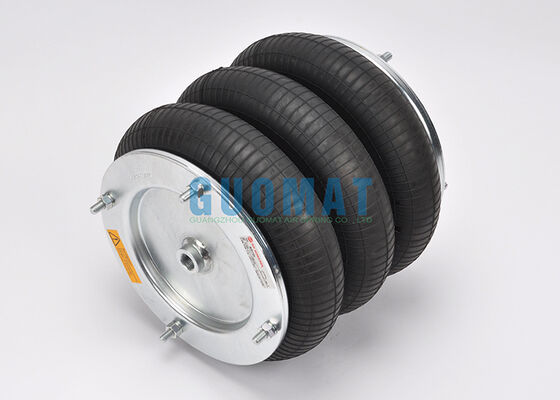

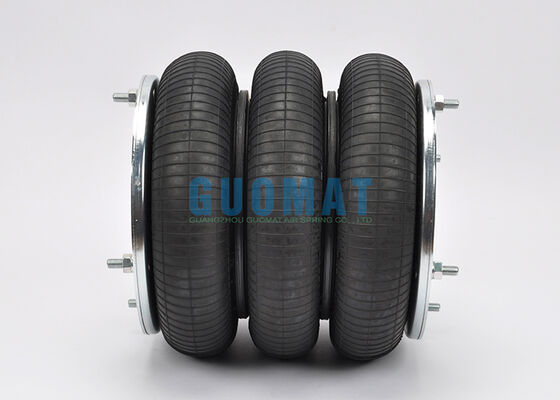

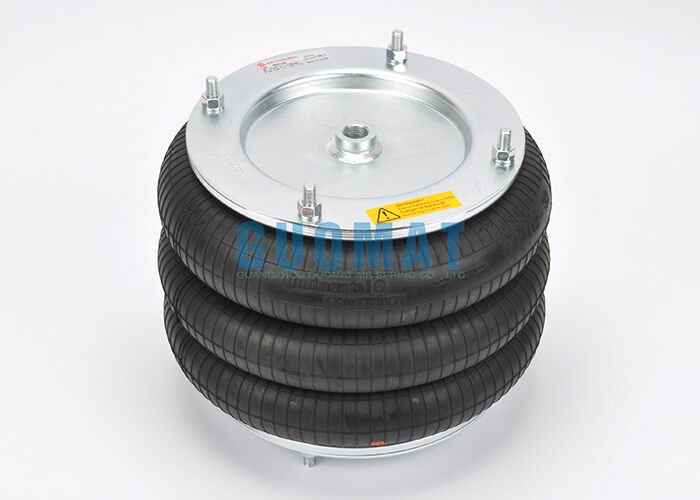

M/31123 Norgren industriële luchtbalg

330 mm slaglengte drievoudig ingewikkelde luchtveer voor industriële luchtveersystemen

Productoverzicht

Model: M/31123 Type: luchtveer/balg Merk: IMI Norgren Herkomst: Duitsland Garantie: 1 jaar

Technische specificaties

Bedrijfsmedium	Gecomprimeerde lucht
Bedrijfstemperatuur	-30°C tot 50°C (-22°F tot 122°F)
Bedrijfsdruk	0 tot 8 bar (0 tot 116 psi)
Poortgrootte	G1/2
Nominale diameter	12 inch
Aantal windingen	3
Slaglengte	330 mm
Soort bewerking	Enkelwerkend
Theoretische kracht (bij 6 bar)	40.600 N
Lichaamsmateriaal	Nitrilrubber (NBR)
Gewicht	6,9 kg
Assortiment	M/31000-serie

Fysieke afmetingen

Bovenste afdekplaat:260 mm diameter met 4x M10 draadgaten, 232 mm bouthartafstand

Onderste afdekplaat:260 mm diameter met 4x M10 draadgaten, 232 mm bouthartafstand

Maximale buitendiameter:325 mm

Hoogtebereik:100 mm (minimaal) tot 430 mm (maximaal)

Prestatiegegevens druk-hoogte

Hoogte H (mm)	3 bar	4 bar	5 bar	6 bar	7 bar	8 bar	Deel V(I)
350	9.8	13.2	16.7	20.5	24.3	28.4	17.2
300	12.3	16.5	20.8	25.3	29.9	34,7	15.3
250	14.4	19.3	24.2	29.4	34,5	39,9	12.9
200	16.4	22.0	27.7	33,5	39.4	45,6	10.0
150	18.8	25.1	31.4	37,8	44.2	50,7	7.2
