2 3/4" x 2 Rubber Bellow FD 22-4 DI CR Contitech Precision Vibration Isolation Airbag

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	2B2 3/4" x 2

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	$99.9-139.9/pc
Verpakking Details:	Sterke kartonnen doos of zoals klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	T/T,Western Union,L/C
Levering vermogen:	1000 stks/week

Contact

Gedetailleerde productomschrijving

type:	Aluminium afdekplaat luchtveer	Garantie:	12 maanden
Materiaal:	Rubber + staal	Verpakking:	Karton/Pallet
steekproef:	Beschikbaar	RubberBelg:	2 3/4 "x 2
Gewicht:	0,5 kg	Luchtgat:	G1/4
Markeren:	Vibratie-isolator van rubberen luchtveer , Contitech precisie airbag , 2 3/4 inch rubberen balk

2 3/4" x 2 Rubber Bellow FD 22-4 DI CR Contitech Precision Vibration Isolation Airbag

Productoverzicht

Dubbele geconvolueerde industriële luchtveer ontworpen voor precisie-vibratie-isolatie in industriële machines.

Beschrijving	Dubbelgevouwen industriële luchtveer
Deelnummer	2B2 3/4X2
Materiaal	Rubber + staal ring
Garantie	1 jaar
Verwikkeld	Dubbel/2
Toepassing	Industriële machines

Nummer van het onderdeel

Continental ContiTech: FD 22-4 DI G1/4 CR
Continental ContiTech: FD 22-4 DI G1/4 CR M6
Continental ContiTech: FD 22-4 DI CR G1/4
Continental ContiTech: FD 22-4 DI CR G1/4 M6
Continental ContiTech: FD 22-4 DI CR 69342
Continental ContiTech Bellow: FD 22-4/FD 22 4/FS224
Brandsteen nr.: W01-R58-4080/W01 R58 4080/W01R584080
Firestone Style: 23/4" x2/23/4" x2/23/4x2
Dunlop FR:23/4"x2 SP2907
Dunlop FR:23/4"x2 SP2042
Norgren: PM/31022/PM 31022/PM31022
Nominale 0 ((inch) x omwentelingen: 234" x 2/23/4"x2/23/4x2
Festo: EB-80-45/EB 80 45/EB8045
Parker: 2.3/4x2 9109009

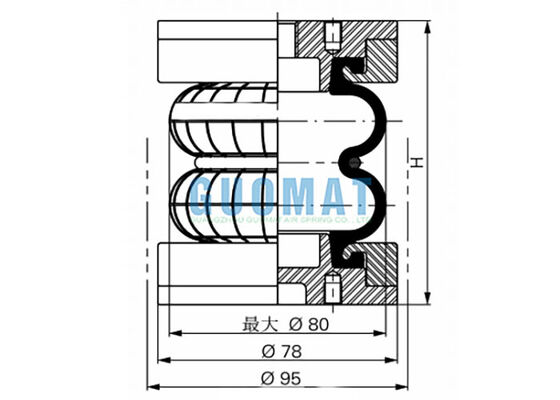

Technische specificaties

Bovenplaat: 78 mm diameter, 2x M8 draadgaten, 36 mm middelste afstand tussen de bouten, G1/4 ventilatiespecificatie

Onderste dekselplaat: 78 mm diameter, 2x M8 draadgaten, 36 mm middelste afstand tussen de bouten

Maximale buitendiameter: 80 mm, maximale hoogte: 110 mm, minimale hoogte: 65 mm

Performance-gegevens - Kracht en veervermogen

Druk P (bar)	3	4	5	6	7	8	Vol V (I)
Kracht (belasting) KN	0.8	0.9	1.1	1.4	1.6	1.9	0.16
Vloersnelheid N/cm	400	490	570	660	750	830
Natuurlijke frequentie f0 Hz	4	3.8	3.6	3.5	3.5	3.4

Prestatiegegevens - Hoogte versus druk

Druk P (bar)	3	4	5	6	7	8	Vol V (I)
Hoogte H ((mm) 100	0.44	0.63	0.82	1.02	1.23	1.44	0.17
Hoogte H ((mm) 90	0.66	0.91	1.15	1.39	1.65	1.9	0.16
Hoogte H ((mm) 80	0.85	1.14	1.42	1.71	2	2.29	0.13
Hoogte H ((mm) 70	1.02	1.35	1.68	2.01	2.35	2.7	1.1

Contitech naar GUOMAT kruisverwijzing

Contitech	GUOMAT
FD 22-4 DI	2 3/4" x 2
FD 44-10 DI	4 1/2" x 2
FD 76-14 DI	6" x 2 (Al)
FD 76-14 DS	6" x 2 (staal)
FD 138-18 DS	8" x 2
FD 210-22 DS	10" x 2
FD 412-22 DS	12" x 2
FD 614-26 DS	14 1/2" x 2
FD 816-30 DS	16" x 2
