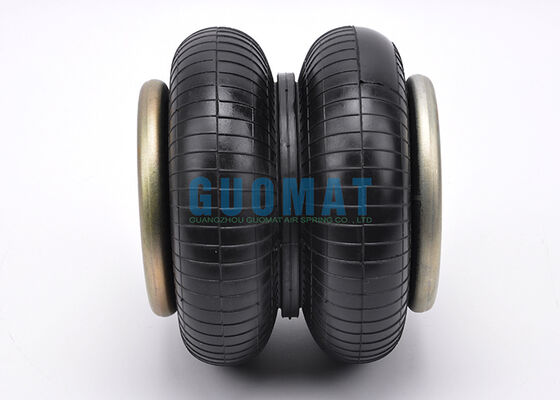

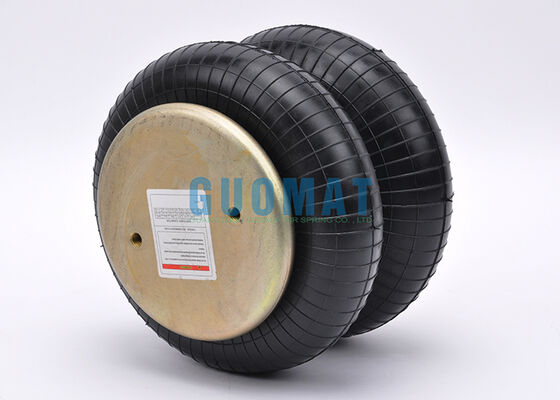

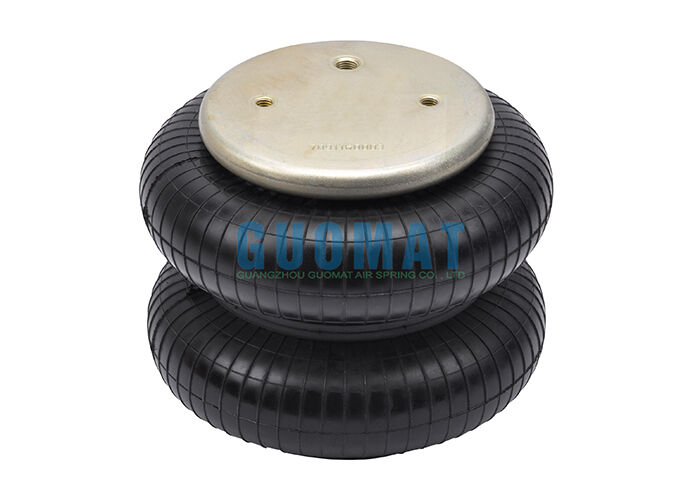

WBZ 400-E1 Weforma Airbags G3/4 Air Fitting Rubber Air Spring

Productdetails:

Plaats van herkomst:	China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	2B6910

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	US$59.9-69.9/PC
Verpakking Details:	Sterke kartonnen doos of zoals klanten nodig hebben
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union
Levering vermogen:	1000 stks/week

Contact

Gedetailleerde productomschrijving

Productnaam:	van rubberen luchtballons	Doel:	Voor vervangen/repareren
Garantieperiode:	12 maanden	Convoluties:	2
Structuur:	Dubbele omsluiting	Pakket:	Bruine kartonnen doos
Bumpers:	Zonder bumpers	Type:	Pneumatische ophangingscomponent
Markeren:	We hebben een dubbele luchtveer. , G3/4 Luchtverbindende rubberveer , Airbags WBZ 400-E1

WBZ 400-E1 Weforma Dubbel Convolute Luchtbalg G3/4 Luchtkoppeling Rubberen Luchtveer

Hoogwaardige rubberen luchtveer ontworpen voor industriële machine toepassingen, met dubbele convolute constructie en G3/4 luchtkoppeling.

Productspecificaties

Type	Rubberen Luchtveer
Merk	GUOMAT
Modelnr.	2B6910
Garantie	12 Maanden
Materiaal	Rubber en Staal
Kleur	Zwart
Toepassing	Voor Industriële Machines
Andere Naam	Industriële Luchtbalgen

Compatibele Onderdeelnummers

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Technische Specificaties

Diameter Dekplaat	161mm
Schroefdraadgat	8M
Hartafstand tussen schroefgaten	89mm
Luchtgat	G3/4
Hartafstand tussen luchtgat en schroefgat	44.5mm
Maximale Hoogte	275mm
Minimale Hoogte	75mm
Maximale Buitendiameter	250mm

Minimale Druk	0 bar
Terugslagkracht naar minimale hoogte	≤200N
Totaal gewicht met geklemde platen	3.0KG

Pneumatische Toepassing - Statische Kenmerkwaarden

Hoogte H (mm)	Kracht F(kN) Druk P (bar)							Volume (l)
Hoogte H (mm)	3	4	5	6	7	8		Volume (l)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Installatiehandleiding Luchtveer

Correcte installatie is essentieel om de veiligheid, prestaties en levensduur van een luchtveer te garanderen. Of het nu wordt gebruikt voor industriële trillingsisolatie, vrachtwagenvering, busvering of machine toepassingen, een correcte installatie helpt de luchtveer soepel en betrouwbaar te functioneren.

Installatiestappen

Controleer de Luchtveer Vóór Installatie: Inspecteer de luchtveer vóór installatie op eventuele schade, scheuren of vervorming. Bevestig dat het model, de maat en de montage specificaties van de luchtveer overeenkomen met de vereisten van de apparatuur.
Verwijder de Oude Luchtveer: Laat alle luchtdruk uit het systeem ontsnappen voordat u de oude luchtveer verwijdert. Koppel luchtkoppelingen en montagebouten voorzichtig los om schade aan omliggende componenten te voorkomen.
Installeer de Nieuwe Luchtveer: Plaats de nieuwe luchtveer in de juiste positie en bevestig alle bouten, koppelingen en montagehardware. Zorg ervoor dat de luchtinlaat en montagegaten correct zijn uitgelijnd.
Sluit de Luchttoevoer Aan: Sluit de luchtslang aan en controleer of alle koppelingen stevig en lekvrij zijn. Voeg langzaam luchtdruk toe en zorg ervoor dat de luchtveer gelijkmatig uitzet.
Test Na Installatie: Controleer na installatie de hoogte, druk en algehele werking van de luchtveer. Zorg ervoor dat er geen luchtlekkage of abnormale beweging is tijdens bedrijf.
