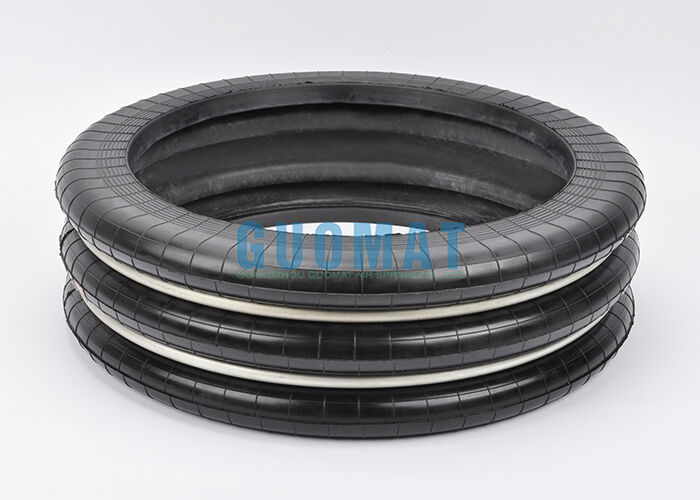

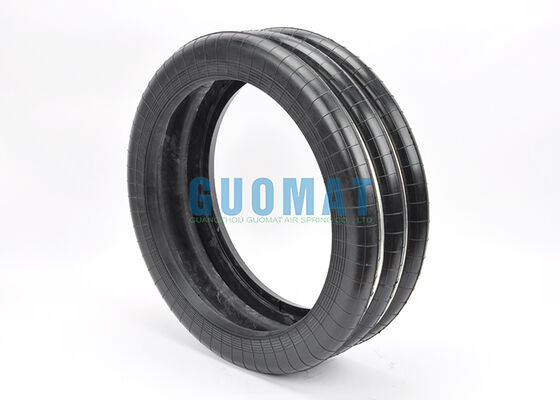

S-500-3R Drievoudige Convolute Luchtveer YOKOHAMA Vibratie-isolator Met Stalen Taille Ring

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	F-500-3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of zoals klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	1000 stks/week

Contact

Gedetailleerde productomschrijving

Schokdempertype:	Gasgevuld	OEM:	Aanvaardbaar
Pakket:	Sterke dozen	Item:	Rubberen luchtveer
Temperatuurbereik:	-40℃+70℃	Balg -type:	Drievoudige Ingewikkeld
Fabrieksgarantie:	12 maanden	Kleur:	zwart
Markeren:	YOKOHAMA drievoudige convolute luchtveer , rubberen luchtveer met stalen ring , vibratie-isolator luchtveer

S-500-3R Drievoudig Verwikkelde Luchtveer Yokohama Trillingsisolator Met Stalen Waist Ring

Productoverzicht

GUOMAT nr.:F-500-3
Vervangingsreferentie:Yokohama S-500-3R
Type:Drievoudig verwikkelde luchtveer
Nominale diameter:500 mm
Toepassing:Punchpress- en stempapparatuur
Materiaal:Hoogwaardige rubber met versterkt materiaal
Structuur:met een gewicht van niet meer dan 50 kg
Functies:Trillingsisolatie, schokdemper, opheffing en verlaging
Geschikt voor:Industriële machines en zware toepassingen

Technische specificaties

Parameter	Waarde
Ontwerphoogte (mm)	160
Maximale hoogte (mm)	270
Min Hoogte (mm)	90
Gemene maximale afstand (mm)	± 68
Compressie Max. Buitendeurs (mm)	560
Effectieve oppervlakte (cm2)	1965
Volume (L)	30.3
Beperking van het vermogen	96.3
Dynamische veerconstante (n/mm)	1255
Maximale interne frequentie (Hz)	1.8
Maximale interne druk (MPa)	0.69
Inhoud van de in de bijlage bij Verordening (EG) nr. 715/2009 vermelde gegevens	3.9-4.9

Installatiegids voor een luchtzak met een pers

Bereid het installatiegebied voor:Zorg ervoor dat de machine veilig ondersteund is voordat de oude luchtveer wordt verwijderd.
Verwijder de oude luchtveer:Verwijder de luchtleiding en verwijder de bevestigingsbouten of bevestigingsonderdelen.
Controleer de nieuwe luchtbron:Controleer of de GUOMAT F-500-3 voldoet aan de vereiste afmetingen en montageconfiguratie.
Positie van de luchtveer:Plaats de luchtveer verticaal tussen de aangewezen bevestigingsoppervlakken.
Sluit de luchttoevoer aan:Gebruik de aanbevolen luchtdruk en zorg ervoor dat er geen lekken zijn.
Opblazen geleidelijk:Voer compressielucht langzaam aan en laat de luchtveer zich in zijn werkpositie uitbreiden.
Controleer de uitlijning en de ruimte:Beweeg de pers met lage snelheid door een gecontroleerde testcyclus en controleer of de luchtveer gecentreerd blijft en niet wrijft tegen omliggende onderdelen.
Eindinspectie:Controleer de luchtdruk, montagebouten, luchtlekken, machinebewegingen en trillingsisolatie voordat u weer normaal werkt.

Inrichtingsnota:Bevestig de juiste werkhoogte, luchtdruk, draagcapaciteit en montage-afmetingen volgens het specifieke ontwerp en de bedrijfsomstandigheden van de ponspers.

Waarom GUOMAT F-500-3 kiezen?

GUOMAT-luchtveren worden vervaardigd met versterkte rubbermaterialen en metalen componenten om een betrouwbare prestatie te bieden in industriële toepassingen.De F-500-3 biedt een praktische vervangingsoplossing voor de YOKOHAMA S-500-3R en kan worden geleverd voor standaard vervanging of op maat gemaakte industriële vereisten..

We ondersteunen OEM, vervanging en aangepaste luchtveervereisten, inclusief dimensionale en verbindingsspecificaties.
