| Plaats van herkomst: | China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | 1B8X4 |
| Min. bestelaantal: | 1PC |
|---|---|
| Verpakking Details: | sterke kartondoos of als klantenbehoefte |
| Levertijd: | 2-8 het werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal of anderen |
| Levering vermogen: | 1000pcs/week |
| Materiaal: | Rubber, ijzer | Contitech: | FS 120-10 |
|---|---|---|---|
| Garantie: | 12 maanden | Gewicht: | 2,4 kg |
| Andere naam: | luchtactuator voor machine | Drukcapaciteit: | 0.2-0.8 m-Pa |
| Schroef: | 2X3/8-16UNC | Luchtinham: | 1/4 NPT |
| Firestone: | W01-358-7564 | ||
| Hoog licht: | De ingewikkelde Luchtlente,de lentes van de luchthelper |
||

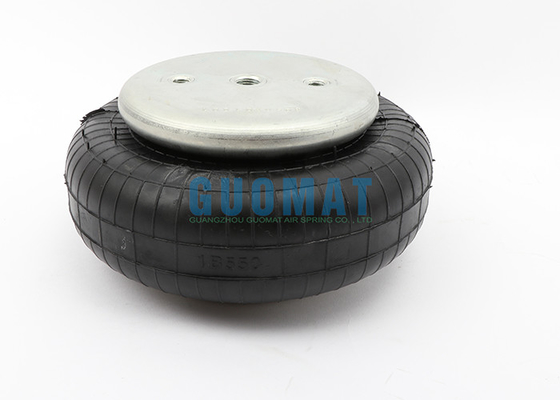

GUOMAT 1B8X4 verwijst naar Firestone W01-358-7564 en Goodyear 1B8-550 voor Machine
De productomschrijving van 1B8X4 verwijst naar W01-358-7564
De Diameter van de hoogste Dekkingsplaat: 135mm
Het Aantal van de bodemzuiger: nr
De Plaatdiameter van de bodemdekking: 135mm
De Afstand van het schroefcentrum: 70mm
Het Gat van het afstandsgas tussen Noot: 35 mm
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 2pcsX3/8-16UNC
Van de de Plaatschroef van de bodem de Tand Dekking (Noot): 2pcsX3/8-16UNC
Rubberblaasbalgen MAX Diameter (Maximumdiameter): 230 mm
Rubberblaasbalgen Natuurlijke Diameter 210 mm
De het Werk Slag: MAXIMUM 140 mm aan MIN 50 mm
Samengeperste Hoogte: 50 mm
Gasgat/Luchtinham: 1/4NPTF
| Types van | [Andere types] de Luchtlente | Hoogteaanpassingsgreep | nr |
| Breedte W (mm) | 221 | Ladingswaaier (kN) | 12,501〜 16,000 |
| Toelaatbare lading (kN) | 13.1 | Draadlengte L1 (mm) | -- |
| Hoogte van hoofdlichaam h (mm) | 134 | Nominale draad M (mm) | 10 |
| Bezit | Standaard/Schokbestendige prestaties | Installatiemethode | 2 |
| De haven van de luchtlevering | 1/4 | Met of zonder bumpers | nr |
| RoHSrichtlijn | 10 | - | -- |
De technische Gegevens van 1B8X4 verwijzen naar W01-358-7564
GUOMAT: 1B8X4
OEM Origineel Materiaalfabrikant: FS 120-10 CI
LUCHTinham 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: Fs120-10
De beschrijving van 1B8X4 verwijst naar W01-358-7564
Assemblageorde Nr.
Stijl 116 Twee Vouwblaasbalgen
Blinde noten, 1/4 NPT: W01-358-7564; W01 358 7564; W013587564
Blinde noten, 3/4 NPT: W01-358-7561; W01 358 7561; W013587561
Verzonken ringen van de staalparel, 19/4 bouten, noten, wasmachines: W01-358-7568; W01 358 7568; W013587568
Blinde noten met geïnstalleerd 1/4 tankklep W01-A72-7518; W01 A72 7518; W01A727518
Rubberblaasbalgen slechts: W01-358-0133; W01 358 0133; W013580133
Stijl 117 Hoge Blaasbalgen
Blinde noten, 1/4 NPT: W01-358-7600; W01 358 7600; W013587600
Blinde noten, 3/4 NPT: W01-358-7602; W01 358 7602; W013587602
De verzonken ringen van de staalparel, Sterkte 13/4 bouten, noten, wasmachines: W01-358-7606; W01 358 7606; W013587606
1B8X4 verwijs naar W01-358-7564 PNEUMATISCHE TOEPASSING door – STATISCHE KENMERKENDE WAARDEN
| Kracht F [lbf] | |||||
| Druk p [psi] | 40 | 60 | 80 | 100 | Volume V [in. ³] |
| H 4,50 binnen. /114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 binnen. /101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 binnen. /88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 binnen. /76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 binnen. /63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
TRILLINGSisolatie – DYNAMISCHE KENMERKEN
| Druk p [psi] | 40 | 60 | 80 | 100 | 120 | Volume V [in. ³] | |
| Kracht (lading) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| De lentetarief c [lbf/in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Natuurlijke Frequentie f0 [Herz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Ontwerphoogte H: geadviseerd 4,33 duim, minimum 3,54 duim | |||||||
INKOOPORDERgegevens
| Type | Luchtinham | Geef opdracht tot Nr. | |
| met geplooide platen |
1/4 NPT 0 binnen. excentrical |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
