| Plaats van herkomst: | China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | 3H580384 |
| Min. bestelaantal: | 1PC |
|---|---|
| Verpakking Details: | sterke kartondoos of als klantenbehoefte |
| Levertijd: | 2-8 het werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal of anderen |
| Levering vermogen: | 1000pcs/week |
| Materiaal: | Aluminiumlegering en Rubber | GUOMAT: | W01-M58-6984 |
|---|---|---|---|
| Garantie: | 12 maanden | Netto gewicht: | 19,5 kg |
| Andere naam: | De Lenteisolator van de de industrielucht | Drukcapaciteit: | 0.2-0.8 m-Pa |
| Brutogewicht: | 20,5 kg | Flensring: | Met of zonder |
| Verbindingsmethode: | Flensverbinding | De grootte van de flensring: | 638 mm |
| BOUTcirkel DIA: | 596 mm | ||
| Hoog licht: | De ingewikkelde Luchtlente,de lentes van de luchthelper |
||

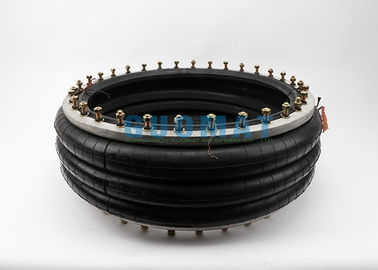

Firestone W01 M58 6984 de Industriële Luchtlente GUOMAT 3B6984 bij 0,7 Mpa Maximum Dia 715mm
De industriële Drievoudige Ingewikkelde Specificaties van de Luchtlente
Beschrijvingsassemblage
Beschrijving
Assemblageorde Nr.
Stijl 321
Geribbelde de parelringen van het halsaluminium (het gelijke uit elkaar plaatsen), 45 mm-bouten, noten, wasmachines
W01-M58-6984
Twee Vouwblaasbalgen
Rubber slechts blaasbalgen
W01-358-7919
| Fabrikantenartikelnummer | Korte Beschrijving W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Het Type van parelring | 4 |
| Maximumdiameter @ 7 Bar (mm) | 709 | Dim# C (de Diameter mm van de Boutcirkel) | 597 |
| Maximumhoogte (mm) | 114 | # van Bouten (elke ring) | 32 |
| Maximumslag (mm) | 361 | Ontwerphoogte (mm) | 381 |
| Minimum Bruikbare Hoogte (mm) | 475 | 3 bar (kN) | 78.5 |
| 25 mm (kN) | 174.6 | 5 bar (kN) | 132.9 |
| 50% van Maximum Slag (kN) | 150 | 7 bar (kN) | 187.9 |
| Maximumslag (kN) | 106.5 | Natuurlijke Frequentie (@5-Bar) (F-N (Herz) | 1.2 |
| Toepasselijke Technigram? | 113 | 7 Herz | 97 |
| Materiaal | koord met 2 lagen, Met hoge weerstand | 13 Herz | 99.3 |
| 25 Herz | 99.8 |
|
Assemblagehoogte (mm)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 BAR (Cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| EFF Gebied @ 7 BAR (sq cm) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
|
kN Kracht
|
@3 BAR
|
67.39 | 74.50 | 80.12 | 84.65 | 88.33 | 91.63 | 95.16 | 99.35 |
|
@4 BAR
|
92.19 | 101.14 | 108.37 | 114.48 | 119.71 | 124.49 | 129.35 | 134.85 | |
|
@5 BAR
|
116.52 | 127.36 | 136.16 | 143.61 | 150.09 | 156.08 | 162.19 | 168.98 | |
|
@6 BAR
|
143.26 | 155.70 | 165.72 | 174.35 | 182.12 | 189.54 | 197.05 | 204.99 | |
|
@7BAR
|
167.54 | 181.66 | 192.94 | 202.76 | 211.80 | 220.56 | 229.36 | 238.43 |
| Dynamische Kenmerken bij 380 van de Ontwerpmm Hoogte (die voor Airmount-isolatorontwerp slechts wordt vereist) | |||
|
Maat Druk (BAR) |
Lading (KN) | De lentetarief (kN/m) | Natuurlijke Frequentie Herz |
| 3 | 77.48 | 465 | 1.22 |
| 4 | 104.95 | 592 | 1.18 |
| 5 | 132.00 | 716 | 1.16 |
| 6 | 160.98 | 839 | 1.14 |
| 7 | 187.60 | 954 | 1.12 |
| Het type van flensverbinding van model de vergelijkingslijst van de luchtlente | |||
| GUOMAT NR. | Contitech nr. | GUOMAT NR. | Contitech nr. |
| FS22-3DICR | CR VAN DI 22-3 VAN FS | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | CR VAN DI 44-5 VAN FS | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | CR VAN DI 76-7 VAN FS | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | CR VAN FS 76-7 DS | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | F-D 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | F-D 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | F-D 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | F-D 1710-25 RS |
| FD22-4DICR | F-D DI-22-4 CR | FD1730-40RI | F-D 1730-40 RI |
| FD44-10DICR | F-D DI-44-10 CR | FD2380-24RS | F-D 2380-24 RS |
| FD76-14DICR | F-D DI-76-14 CR | FD2470-40RI | F-D 2470-40 RI |
| FD76-14DSCR | F-D 76-14 DS CR | FD2870-30RS | F-D 2870-30 RS |
| FD138-18DS | F-D 138-18 DS | FD5450-28RS | F-D 5450-28 RS |
| FD209-21DS | F-D 209-21 DS | FT960-34RS | VOET 960-34 RS |
| FD210-22DS | F-D 210-22 DS | FT1330-35RS | VOET 1330-35 RS |
| FD412-18DS | F-D 412-18 DS | FT1710-38RS | VOET 1710-38 RS |
| FD614-26DS | F-D 614-26 DS | FT2870-45RS | VOET 2870-45 RS |
| FD816-30DS | F-D 816-30 DS | FT5450-44RS | VOET 5450-44 RS |
| FT22-6DICR | 22-6 VOET VAN CR VAN DI | ||
| FT44-15DICR | 44-15 VOET VAN CR VAN DI | ||
| FT76-20DICR | 76-20 VOET VAN CR VAN DI | ||
| FT76-20DSCR | 76-20 DS VOET VAN CR | ||
| FT138-26DS | VOET 138-26 DS | ||
| FT210-32DS | VOET 210-32 DS | ||
| FT412-32DS | VOET 412-32 DS | ||
| FT614-36DS | VOET 614-36 DS | ||
| FT816-40DS | VOET 816-40 DS | ||
