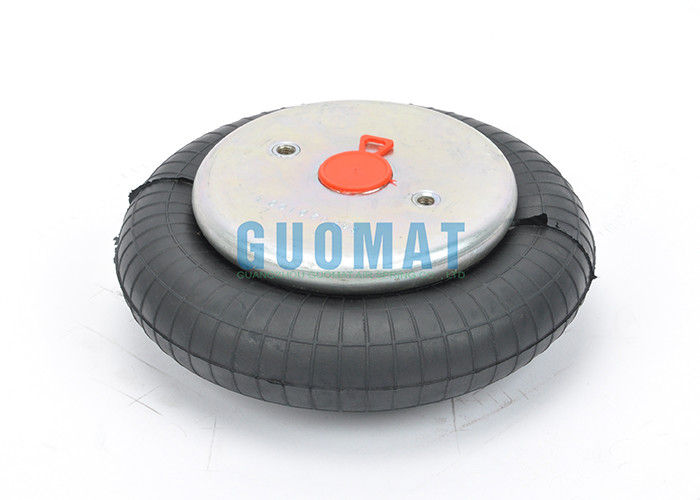

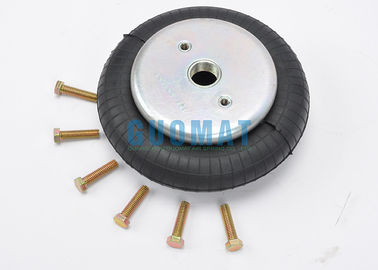

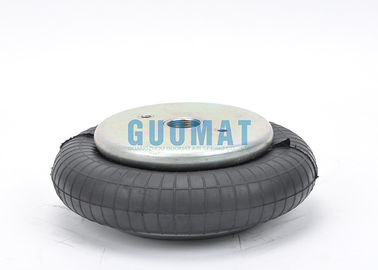

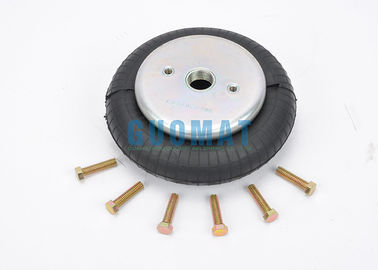

Firestone de Industriële Luchtlente Contitech fs120-9 Enige Rubberzakken W01-M58-6166

Productdetails:

Plaats van herkomst:	China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	1B120-9D

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1PC
Verpakking Details:	sterke kartondoos of als klantenbehoefte
Levertijd:	2-8 het werkdagen
Betalingscondities:	T/T, Western Union, Paypal of anderen
Levering vermogen:	1000pcs/week

Contact

Gedetailleerde productomschrijving

Materiaal:	Rubberstaal	Firestone:	W01-M58-6166
Garantie:	12 maanden	Gewicht:	1,6 kg
Andere Naam:	industriële luchtactuator	Drukcapaciteit:	0.2-0.8 m-Pa
Schroef:	2XM8x1.25	Luchtinham:	1/4
Markeren:	De ingewikkelde Luchtlente , de lentes van de luchthelper

W01-M58-6166 Firestone de Industriële Luchtlente Contitech fs120-9 Enige Rubberzakken

Technische Parameters van 1B120-9D

❶ noot/Blinde Noot
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 2 PiecesXM8x1.25
De Afstand van het schroefcentrum van Hoogste Dekkingsplaat: 70mm
Van de de Plaatschroef van de bodem de Tand Dekking (Noot): 2 PiecesXM8x1.25
De Afstand van het schroefcentrum van de Plaat van de Bodemdekking: 70 mm
❷ gasgat/Luchtinham/Luchtmontage
Gasgat/Luchtinham: G1/4
❸ dekkingsplaat
De Diameter van de hoogste Dekkingsplaat (Breedte): 135mm
De Plaatdiameter van de bodemdekking (Breedte): 135mm
❹ rubberblaasbalgen
Rubberblaasbalgen MAXIMUM Diameter: 215 mm
Het werk Slag: Min 50 aan MAXIMUM 115 MM.
❺ bumperblok/Bufferblok
Zonder Bumperblok
❻ gordelhoepel/Gordelring
Met Gordelhoepel: GEEN Stuk van Gordelhoepel

Min. druk – 0 psi
Terugkeerkracht aan min. hoogte – <45lbf>
Algemeen Gewicht – 4.4LB
Min. Ontwerphoogte – 1.97inch/50MM
Inst.Space Vereist – 9.06inch/230MM
Max. Slag – 3.34inch/85MM

GUOMAT: 1B120-9

OEM Origineel Materiaalfabrikant: FS 120-9 CI

LUCHTinham 1/4 NPT:

Firestone: W01-M58-6166

Contitech: FS 120-9

Dunlop (Fr): 8 ' ‚x1 S08100

Bosch: 822419008

Weforma: WBE 300-E2

PNEUMATISCHE TOEPASSING – STATISCHE KENMERKENDE WAARDEN

Kracht F [lbf]
Druk p [psi]	40	60	80	100	Volume V [in. ³]
H 4,50 binnen. /114.3MM	728	1130	1570	1970	110
H 4,00 binnen. /101.6MM	905	1400	1940	2390	100
H 3,50 binnen. /88.9MM	1050	1610	2240	2740	90
H 3,00 binnen. /76.2MM	1170	1770	2450	3020	75
H 2,50 binnen. /63.5MM	1270	1900	2630	3260	57

TRILLINGSisolatie – DYNAMISCHE KENMERKEN

Druk p [psi]	40	60	80	100	120	Volume V [in. ³]
Kracht (lading) F [lbf]	801	1.240	1.700	2.130	2.530	110
De lentetarief c [lbf/in]	709	949	1.190	1.430	1.670	110
Natuurlijke Frequentie f0 [Herz]	2.9	2.8	2.7	2.6	2.6	110
Ontwerphoogte H: geadviseerd 4,33 duim, minimum 3,54 duim

INKOOPORDERgegevens

Type

Luchtinham

Geef opdracht tot Nr.

met geplooide platen

3/4 NPT

0 binnen. excentrical

75349

met geplooide platen

1/4 NPT

0 binnen. excentrical

75360

DE DIENSTinstructies

Draad	max. Torsie
	3/816 UNC	20 lbf voet
	1/4 NPT	20 lbf voet
	3/4 NPT	40 lbf voet

Betaal bijzondere aandacht aan het feit dat het rubber geen „extra regel“ voor rubberslijtage is. Dichter is de polariteit, lager zal de slijtage dan de „toevoeging“ zijn en de slijtage zal hoogst zijn aangezien de kruisverbindingsdichtheid stijgt. Prijs-kwaliteitverhouding.

De rubberslijtage met de lage temperatuur van de glasovergang en goede moleculaire kettingsflexibiliteit is vrij klein.
Voeg hoog styreen, korte vezel, pvc, pp, polyoxymethylene, PE, nylon en anti-veroudert agent aan het rubber toe om rubberslijtage te verminderen.
Voeg hoog styreen, korte vezel, pvc, pp, polyoxymethylene, PE, nylon en anti-veroudert agent aan het rubber toe om rubberslijtage te verminderen.
