| Plaats van herkomst: | Guangdong, China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | 3B7383 |
| Min. bestelaantal: | 1PC |
|---|---|
| Verpakking Details: | sterke kartondoos of als klantenbehoefte |
| Levertijd: | 2-8 het werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal of anderen |
| Levering vermogen: | 1000pcs/week |
| Materiaal: | De plaat van de staaldekking, rubberblaasbalgen | GUOMAT NR.: | 3B7383 |
|---|---|---|---|
| Gasgat: | 1/4NPTF | Twee Noten van de Pijlersstok: | M12X1.75 |
| De Afstand van het schroefcentrum: | 158 mm | De Diameter van de dekkingsplaat: | 289 mm |
| Drukcapaciteit: | 0.2-0.8 m-Pa | Natuurlijke Hoogte: | 381 mm |
| Hoog licht: | de lentes van de luchthelper,de delen van de luchtopschorting |
||
GUOMAT GEEN 3B6617-de Lentem10 Schroef van de Blaasbalgno.3b300 Industriële Lucht

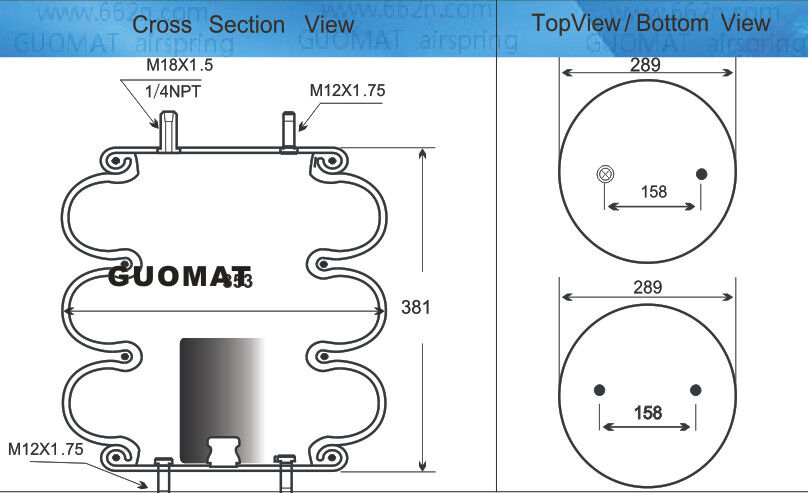

3B6617 technische Parameters
❶ noot/Blinde Noot
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 1pcsXM12X1.75
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 1pcsXM18X1.5
De Afstand van het schroefcentrum van Hoogste Dekkingsplaat: 157.5mm
Van de de Plaatschroef van de bodem de Tand Dekking (Noot): 2pcsXM12X1.75
De Afstand van het schroefcentrum van de Plaat van de Bodemdekking: 157.5mm
❷ gasgat/Luchtinham/Luchtmontage
Gasgat/Luchtinham: 1/4 N P.T.F. /1/4NPTF
❸ dekkingsplaat
De Diameter van de hoogste Dekkingsplaat: 289 mm
De Plaatdiameter van de bodemdekking: 289 mm
❹ rubberblaasbalgen
Rubberblaasbalgen MAXIMUM Diameter: 405 mm
Rubberblaasbalgen Natuurlijke Diameter: 353 mm
De het Werk Slag: MAXIMUM 460 mm aan MIN 110 mm
Maximumhoogte: 460 mm
Minimumhoogte: 110 mm
Compressiehoogte: 350 mm
❺ bumperblok/Bufferblok
Zonder Bumperblok
❻ gordelhoepel/Gordelring
Met Gordelhoepel: Twee Stukken van Gordelhoepel
Pneumatische toepassing - statische eigenwaardekracht F [kN]
| druk p | [bar] | 3 | 4 | 5 | 6 | 7 | 8 | volume V [l] |
|
hoogte H [mm]
|
380 | 17.7 | 23.8 | 30.0 | 36.4 | 42.9 | 49.1 | 31.0 |
| 300 | 21.3 | 28.4 | 36.1 | 43.4 | 50.7 | 58.0 | 25.4 | |
| 220 | 24.3 | 32.3 | 40.4 | 48.5 | 56.6 | 64.6 | 19.4 | |
| 140 | 27.3 | 36.3 | 45.4 | 54.5 | 63.4 | 72.0 | 12.4 |
