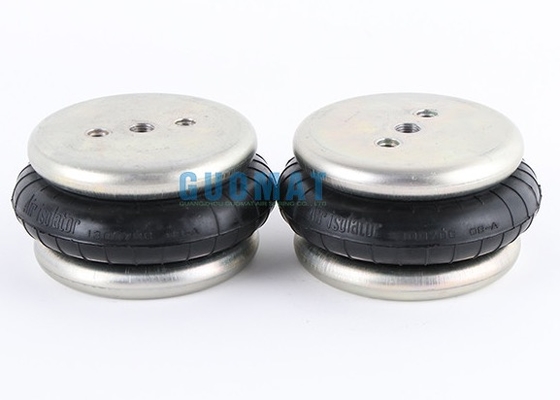

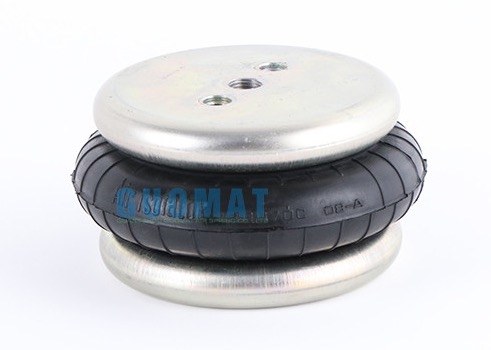

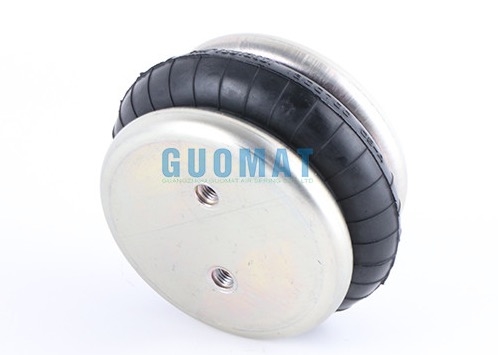

FS 50-5 ci G 1/4 Isolator van de de Luchtlentes van CA de Continentale met Maximumslag 5 cm voor Klein Ruimtemateriaal
De productomschrijving van de de Luchtlente van GUOMAT 1B6140:
De schokbreker GUOMAT 1B6140 van de luchtlente vervangt de Continentale Luchtlente FS 50-5 ci G 1/4 CA de blaasbalgen naar het werkstuk kan slechts duwen, anders moet het met een slagbeperker aan het eind van de slag worden uitgerust, anders zullen de blaasbalgen worden overbelast
• om de schokbreker GUOMAT te drukken van de luchtlente vervangen 1B6140 de Continentale Luchtlente FS 50-5 ci G 1/4 CA aan de minimumhoogte, wordt een herstellende kracht vereist. Gewoonlijk, wordt dit bereikt door een lading toe te passen
• De volledige lageroppervlakte van de hogere en lagere platen van de schokbreker GUOMAT 1B6140 van de luchtlente vervangt de Continentale Luchtlente FS 50-5 ci G 1/4 CA moet worden gebruikt om de kracht te absorberen
• Alvorens de schokbreker GUOMAT 1B6140 te demonteren van de luchtlente vervang de Continentale Luchtlente FS 50-5 ci G 1/4 CA, moet de interne lucht worden vrijgegeven om ongevallen en lichamelijk letsel te verhinderen.
• Tijdens verrichting, vervangt de rubberschokbreker GUOMAT 1B6140 van de luchtlente de Continentale Luchtlente FS 50-5 ci G 1/4 CA niet in contact met andere delen zal zijn
OEM Origineel Materiaalfabrikant:
| GUOMAT-Artikelnummer: 1B6140 |
Firestone Stijl 16 |
Firestone Artikelnummer: W01-M58-6140 |
| Contitechartikelnummer: FS50-5 CI G 1/4 CA |
Firestone Artikelnummer: WO1-M58-6140 |
Firestone Artikelnummer: W01 M58 6140 |
| Contitechartikelnummer: FS 50-5 CI G 1/4 CA |
Firestone Artikelnummer: WO1 M58 6140 |
Firestone Artikelnummer: W01M586140 |
| Contitechartikelnummer: FS50 5 CI G 1/4 CA |
Firestone Artikelnummer: WO1M586140 |
Firestone Artikelnummer: W01-358-0017 |
| Continentaal Artikelnummer: FS50-5 CI G 1/4 CA |
Firestone Artikelnummer: WO1-M58-6996 |
Firestone Artikelnummer: W013580017 |
| Continentaal Artikelnummer: FS 50-5 CI G 1/4 CA |
Firestone Artikelnummer: WO1 M586996 |
Firestone Artikelnummer: W01 358 0017 |
| Continentaal Artikelnummer: FS50 5 CI G 1/4 CA |
Firestone Artikelnummer: WO1M586996 |
Firestone Artikelnummer: W01-358-0010 |
| Contitechartikelnummer: FS50-5 G1/4 M8 |
Firestone Artikelnummer: WO1-M58-0010 |
Firestone Artikelnummer: W01 358 0010 |
| Contitechartikelnummer: FS 50-5 G1/4 M8 |
Firestone Artikelnummer: WO1 M58 0010 |
Firestone Artikelnummer: W01 358 0010 |
| Contitechartikelnummer: FS50 5 G1/4 M8 |
Firestone Artikelnummer: WO1M580010 |
Continentaal Artikelnummer: FS50 5 G1/4 M8 |
| Continentaal Artikelnummer: FS50-5 G1/4 M8 |
|
|
| Continentaal Artikelnummer: FS 50-5 G1/4 M8 |
|
|
De Technische Parameters van GUOMAT 1B6140:
De Diameter van de hoogste Dekkingsplaat: 114 mm
De Plaatdiameter van de bodemdekking: 114 mm
De Afstand van het schroefcentrum: 44,5 mm
Het Gat van het afstandsgas tussen Noot: 22.25
Gasgat:
Schroef (Noot) Tand: 2csXM8X1.5
Rubberblaasbalgen MAX Diameter: 145mm
De Slag: 50-88 mm
Maximumdiameter @ 100 psig (duim)
6
Maximumhoogte (duim)
3.3
Maximumreis (duim)
1.4
Minimum Bruikbare Hoogte (Duim)
1.9
Kracht @ 80PSI bij 1 duim (pond) slag
930
Kracht @ 80PSI (pond) bij maximum slag
580
Materiaal
2-laag standaarddraad
| 1B6140 de Technische gegevens van de luchtlente |
| Min. druk |
0 bar |
| Terugkeerkracht aan min. hoogte |
≤ 250 N |
| Algemeen gewicht met vastgeklemde platen |
1,2 kg |
| 1B6140 de Trillingsisolatie van de luchtlente - dynamische kenmerkende waarden |
| Ontwerphoogte H: geadviseerde 90mm, minimum 70mm |
| Druk p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Volume V [l] |
| Kracht (Lading) [KN] |
1.7 |
2.3 |
2.8 |
3.4 |
3.8 |
4.4 |
0,5 |
| De lentetarief [N/cm] |
760 |
990 |
1220 |
1480 |
1610 |
1820 |
| Natuurlijke frequentie [Herz] |
3.5 |
3.3 |
3.3 |
3.3 |
3.2 |
3.2 |
| 1B6140 de Pneumatische toepassing van de luchtlente - statische kenmerkende waarden |
| Kracht F [kN] |
| Druk p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Volume V [l] |
| Hoogte H [mm] 60 |
2.6 |
3.5 |
4.3 |
5.2 |
6.1 |
6.9 |
0,3 |
| 70 |
2.3 |
3.2 |
3.9 |
4.7 |
5.4 |
6.2 |
0,4 |
| 80 |
2.1 |
2.8 |
3.5 |
4.2 |
4.9 |
5.3 |
0,5 |
| 90 |
1.7 |
2.2 |
2.8 |
3.4 |
3.9 |
4.4 |
0,5 |
| 100 |
1.2 |
1.6 |
2 |
2.5 |
3 |
3.4 |
0,6 |
