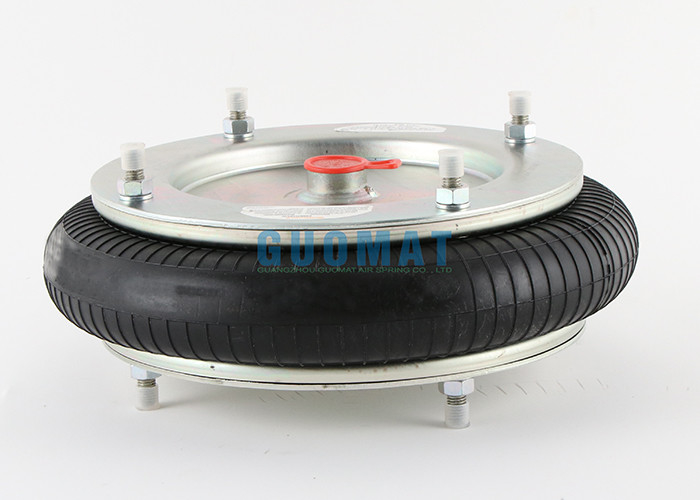

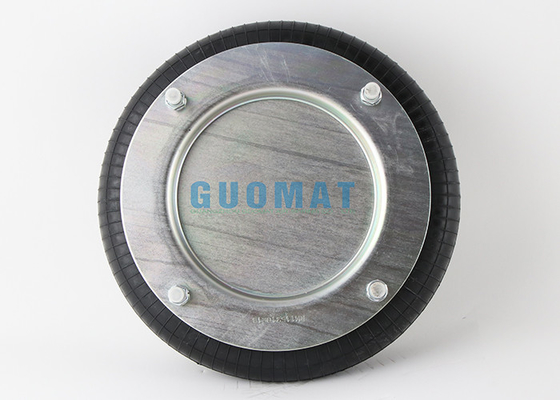

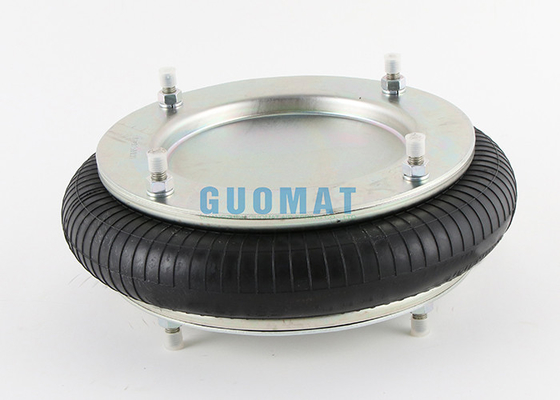

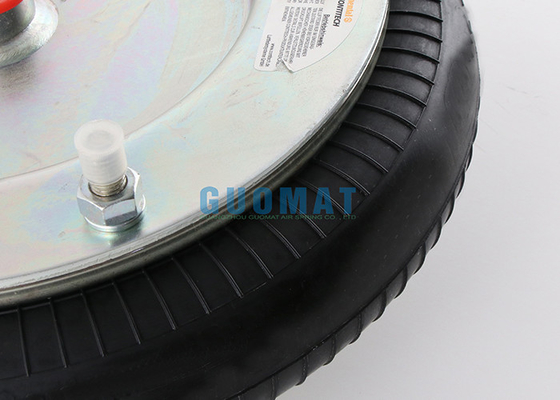

Contitech FS 412-10 DS Luchtveer Gasinlaat G1/2 Enkele convolutieluchtactuator
product beschrijving
|
Item
|
Luchtveer/schokdemperveer/luchtbalg
|
|
Merk
|
Guomat/Neutraal
|
|
Modelnummer
|
1B 12X1
|
|
Materiaal
|
Rubber en staal
|
|
Garantie
|
1 jaar
|
|
MOQ:
|
1 stuks als we voorraad hebben:
|
|
Pakket
|
(1) Bruin karton
(2) Klant vereist verpakking:
(3) Normaal geëxporteerd pakket
|
|
Tijd om te bezorgen
|
2-8 werkdagen
|
|
Betaling
|
T/T, L/C, PayPal, Western Union
|
|
Na de dienst
|
(1) Onderzoek vóór verzending:
(2) Follow-up van de feedback van klanten
|
|
Belangrijkste producten die we verkopen:
|
Luchtveer, Ingewikkelde Luchtveer, Industriële Luchtveren, Luchtvering Lente, Luchtcompressor, Luchtklep, Bus Rubber Balgen, Truck & Trailer Airbags, Cabine Luchtschok, Elektrische Waterpomp
|
Technische gegevens van FS 412-10 DS luchtveer
Luchtinlaat/gasgat
Gasgat: G1/2
G1/2=25Nm
Afdekplaat van luchtveer
Diameter bovenste afdekplaat: 260 mm
Schroefcentrumafstand van bovenste afdekplaat: 232 mm
Diameter bodemafdekplaat: 260 mm
Schroefcentrumafstand van bodemafdekplaat: 232 mm
blinde moer
Bovenste afdekplaatschroef (moer) tand: 4 stuks xM10
Bodemafdekplaat Schroef (moer) Tand: 4 stuks xM10
M10=25 Nm
Rubberen balg
Rubberen balg MAX. Diameter: 330 mm
De werkslag: MAX 150 mm tot MIN 50 mm;
Maximale hoogte: 150 mm
Minimale hoogte: 50 mm
Compressie Hoogte: 100mm
Min.druk ------- 0 bar
Keer kracht terug naar min hoogte -------- (200N)
|
Trillingsisolatie - dynamische karakteristieke waarden
------- Ontwerphoogte H: aanbevolen 120 mm, minimaal 100 mm
|
| Druk P (bar) |
3 |
4 |
5 |
6 |
7 |
8 |
Volume V I］ |
| Kracht (belasting) ［KN］ |
11.4 |
15.3 |
19.2 |
23.2 |
27.1 |
31.1 |
5.5
|
| Veerconstante ［N/mm］ |
290 |
372 |
451 |
531 |
612 |
689 |
| Natuurlijke frequentie (Hz) |
2,5 |
2,5 |
2.4 |
2.4 |
2.4 |
2.4 |
|
Pneumatische toepassingen - statischKarakteristieke waarden
Kracht F ［KN］
|
| Druk P (bar) |
3 |
4 |
5 |
6 |
7 |
8 |
Volume V I］ |
| Hoogte H mm］ |
120 |
11.2 |
15.1 |
18.9 |
22.9 |
27 |
31.4 |
5.5 |
| 100 |
13.9 |
18.5 |
23.4 |
28.1 |
33.1 |
38.3 |
4.6 |
| 80 |
16.5 |
22.1 |
27.6 |
33.4 |
39.1 |
45 |
3.4 |
| 60 |
18.5 |
24.8 |
31 |
37.2 |
43.6 |
50 |
2.2 |
Vervangt deze luchtveer (luchtbalgen)
CONTITECH: FS 412-10 DS 67962
CONTITECH : FS 412-10 1/2 M10
CONTITECH : FS 412-10 G1/2 M10
CONTITECH : FS 412-10 DS G1/2
CONTITECH : FS 412-10 DS G1/2 M10
CONTITECH: FS 412-10 DS, FS412-10DS, fs 412-10 ds
CONTITECH Balg: FS 412-10, FS412-10, FS41210, fs 412-10
FIRESTONE-nummer: W01-R58-4060, W01 R58 4060, W01R584060, W01/R58/4060
w01-r58-4060
FIRESTONE-stijl: 12''x1, 12x1
DUNLOP FR : 12''X1 SP1540
DUNLOP VK (Pneuride): PNP 30552 01 20, PNP 305520120
NORGREN : M31121 , M 31121 , M/31121
Nominale (inch) x windingen: 12''x1/12x1
Parker: 12''x19109044
