| Plaats van herkomst: | Guangdong, China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | FD330-22 |
| Min. bestelaantal: | 6st |
|---|---|
| Prijs: | $59.9-159.9/pc |
| Verpakking Details: | Sterke kartonnen doos of als klanten nodig hebben |
| Levertijd: | 2-8 werkdagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 1000ST/WEEK |
| Materiaal: | Rubber en staal | Garantie: | 12 maanden |
|---|---|---|---|
| Monster en OEM: | Verkrijgbaar | Operatie: | Met gas gevuld |
| OEM-nummer: | FD 330-22 CI | Gewicht: | 4,8 kg |
| Gas Gat: | G1/4 | Luchtvering: | Contitech luchtveer |
| Hoog licht: | Contitech FD 330-22 rubberen luchtveer,dubbele convolutie rubberen luchtveer |
||

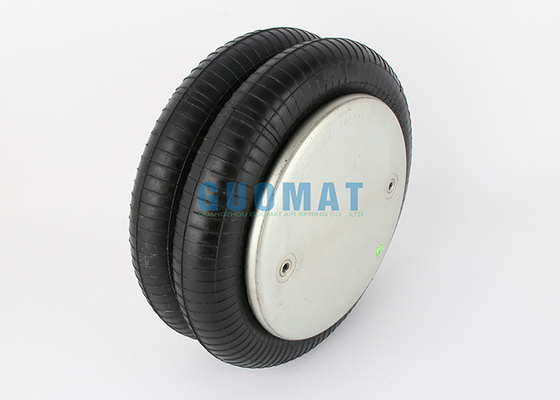

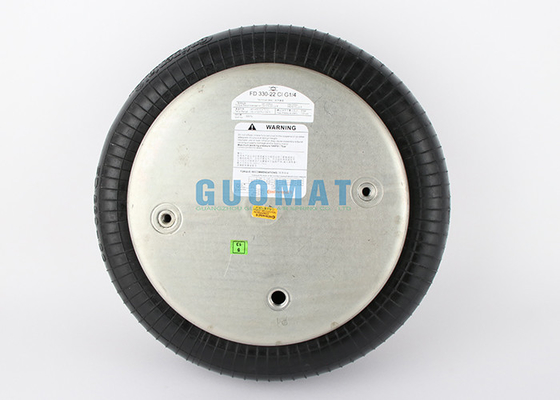

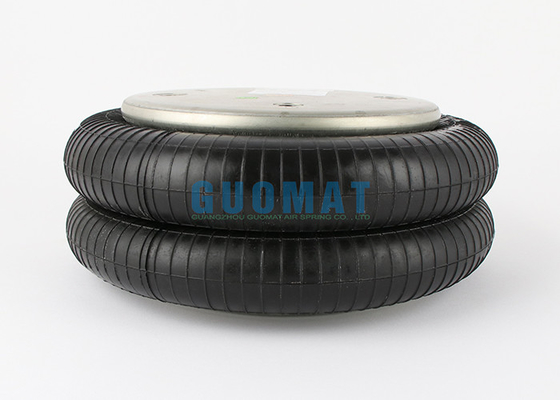

Contitech FD 330-22 CI dubbele convolutie luchtactuator G1/4 luchtfitting rubberen luchtveer
Gedetailleerde beschrijving voorContitech FD330-22
Fabrikant: Contitech
Onderdeelnummer: FD 330-22 CI G1/4
Garantie: 12 maanden
Materiaal: rubber en staal
De kleur zwart
Betaling: LC/TT/Western Union/PayPal
Pakket: sterke bruine doos
Levertijd: ongeveer 2-8 werkdagen na ontvangst van uw betaling
Verzendmethode: over zee, door de lucht, per express (DHL/UPS/EMS/Fedex)
Technische data
|
1 |
Bovenste schroef (moer) tand |
2xM8-15mm |
|
2 |
Diameter bovenste afdekplaat |
228mm |
|
3 |
Diameter bodemplaat |
228mm |
|
4 |
Schroef Center Afstand |
157,5 mm |
|
5 |
Gas Gat |
G1/4 |
|
6 |
Onderste schroef (moer) tand |
2xM8-15mm |
|
7 |
Rubber balg MAX diameter |
325mm |
|
8 |
De beroerte |
75-305mm |
|
9 |
Totaalgewicht met geklemde platen |
4,8 kg |
|
10 |
Vereiste montagebreedte |
340 mm |
Trillingsisolatie – dynamische karakteristieke waarden
Ontwerphoogte H: aanbevolen 240 mm, minimaal 220 mm
| Druk P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Deel V ［I］ |
| Kracht (belasting) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Lente Tarief ［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Natuurlijke frequentie ［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Pneumatische toepassing – statische karakteristieke waarden
Kracht F [kN]
| Druk P［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Deel V ［I］ | |
| Hoogte H ［mm］ | 265 | 7,97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36,5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
Service-instructies
M8: max. 25 Nm
G1/4: max. 25 Nm
Veelvoorkomende soorten dubbele ingewikkelde luchtveren
FD 330-22 363 ;FD330-22 363
Elke standaard luchtveer bestaat uit 4 lagen
•De binnenste laag die eigenlijk de lucht bevat.
•De eerste laag met stof versterkt rubber aangebracht
onder een bepaalde hoek.
•De tweede laag met stof versterkt rubber dat
onder een bepaalde hoek ten opzichte van de eerste laag wordt gelegd.
•De hoes om de biaisstoflagen te beschermen.
