Plaats van herkomst: | Guangdong, China |
Merknaam: | GUOMAT |
Certificering: | ISO/TS16949:2009 |
Modelnummer: | GF400/215-2 |
Min. bestelaantal: | 1 stuks |
---|---|
Prijs: | $79.9-89.9/pc |
Verpakking Details: | Sterke Kartondoos of als Klantenbehoefte |
Levertijd: | 2-8 het werkdagen |
Betalingscondities: | T/T, Western Union, L/C |
Levering vermogen: | 1000pcs/week |
garantie: | 12 maanden | Materiaal: | Rubber |
---|---|---|---|
Functie: | Verminder Schok | Lentetype: | Dubbele airbag |
Kleur: | Zwart | Andere Naam: | De Lente van de opschortingslucht |
Artikelnummer: | GF400/215-2 | Aantal windingen: | 2 |
Hoog licht: | 228 mm hoogte ophanging luchtveer,Pneumatische bellows Suspensie Luchtveer |

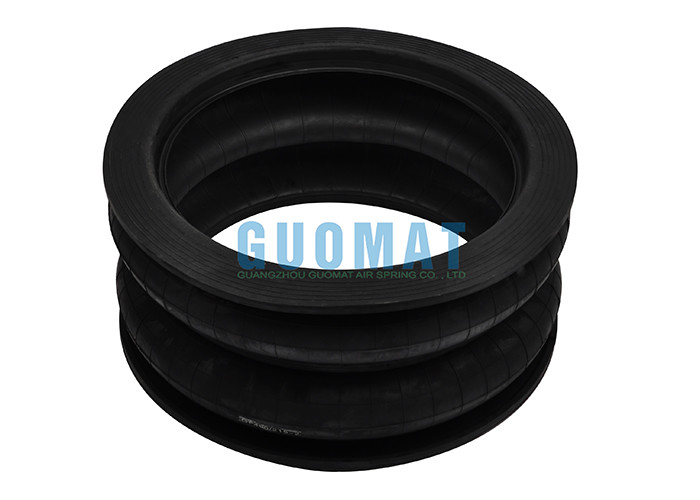

Natuurrubber GF400/215-2 Suspension Air Spring 228mm Ontwerphoogte Pneumatische bellows actuatoren
Productbeschrijving
De luchtveren van de GF-serie zijn een type pneumatisch ophangsysteem dat wordt gebruikt in verschillende toepassingen, zoals industriële machines, bussen, papierverwerkingsmachines en meer.Deze luchtveren zijn ontworpen om demping en ondersteuning te bieden door gebruik te maken van perslucht om de hoogte en stijfheid van de ophanging aan te passen.
GF400/215-2 Gedetailleerde technische parameters
Het aantal lied capsules is 2,
De ontwerpdiameter is 400 mm.
Maximale buitendiameter 480 mm
De buitendiameter van de voorkant is 480 mm
De ontwerphoogte is 228 mm.
De volledige slag is 85-270 mm
Het effectieve gebied is 1256,6 cm.2
Het draagvermogen bij 0,4-0,7MPa is 5026KG-8796KG
Dekkingsplaat/flensring: Geen
Luchtinlaat: Geen
Schroef (noot): Geen
Geweven rubberen luchtveer
De eindstructuur van de luchtveer van het geconvolueerde rubber kan volgens de verbindingsmethode in drie categorieën worden onderverdeeld:
1De afmetingen van de randen aan beide uiteinden van de luchtveer zijn gelijk aan of iets kleiner dan de maximale buitendiameter van de blaas.Boren verschillende gaten en gebruik flens ringen en eindplaten om de verbinding te bevestigen;
2In het sluiter-flangenverbindingstype zijn de rand afmetingen van beide uiteinden van de luchtveer veel kleiner dan de maximale buitendiameter van de blazen.en een speciale flensring en een gewone eindplaat worden gebruikt om de verbinding te bevestigen;
3. Zelfverzegelend type, geen flensverbinding vereist, de eindplaat wordt ingedrukt en gecomprimeerde lucht wordt gevuld om het automatisch te verzegelen.
De sluiting van de flenzen van de rubberen luchtveer en de verbindingsplaat bestaat uit vijf structurele vormen: LHF-type, JBF-type, GF-type, HF-type en ZF-type.
GF-type luchtveer
Alleenstaande |
GF40/60-1,GF120/102-1,GF320/120-1, |
Dubbel gevormd |
GF100/140-2,GF100/166-2,GF150/206-2,GF200/206-2,GF230/206-2,GF250/206-2 GF280/206-2,GF300/218-2,GF320/215-2,GF400/215-2,GF440/215-2,GF500/220-2 GF580/262-2 |
Drievoudig verbonden |
GF100/238-3,GF150/298-3,GF200/298-3,GF230/298-3,GF250/298-3 GF280/298-3,GF300/316-3,GF320/310-3,GF400/310-3,GF440/310-3 GF500/320-3, GF580/384-3 |
LHF-type luchtveer
Alleenstaande |
LHF230/120-1, LHF256/92-1 |
Dubbel gevormd |
LHF100/166-2,LHF150/212-2,LHF200/212-2,LHF230/218-2,LHF250/255-2 LHF250/218-2,LHF256/166-2,LHF280/218-2,LHF300/218-2,LHF320/186-2 LHF320/240-2, LHF340/226-2,LHF400/218-2, LHF440/218-2, LHF500/220-2 LHF580/262-2 |
Drievoudig verbonden |
LHF100/238-3,LHF150/304-3,LHF200/304-3,LHF230/316-3 LHF250/316-3, LHF280/316-3, LHF300/316-3, LHF320/350-3 LHF400/316-3, LHF440/316-3, LHF500/320-3, LHF580/384-3 |
