Plaats van herkomst: | GuangZhou, China |
Merknaam: | GUOMAT |
Certificering: | ISO/TS16949:2009 |
Modelnummer: | 1B53014-3/4 |
Min. bestelaantal: | 5 stuks |
---|---|
Prijs: | USD49.9-59.9/PC |
Verpakking Details: | Sterke kartonnen doos of als klant vereiste |
Levertijd: | 3-7 werkdagen |
Betalingscondities: | L/C, T/T, Western Union of andere |
Levering vermogen: | 1000 stuks per week |
Drukcapaciteit: | 0.2-0.8 M-PA | Luchtinlaat: | 3/4 NPT |
---|---|---|---|
Plaat Dia: | 289mm | garantie: | een jaar |
Materiaal: | Rubber en Ijzer | Positie: | Voor- en achterkant |
Firestone: | W01-M58-6100 | Type: | Enig Ingewikkeld Type |
Markeren: | W01M586100 Eenvoudig geconvolteerde luchtveer,1B53014 Eenvoudig geconvolueerde luchtveer |

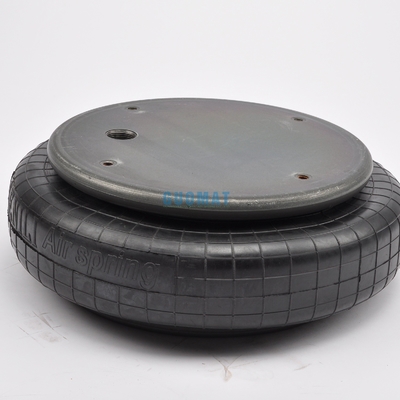

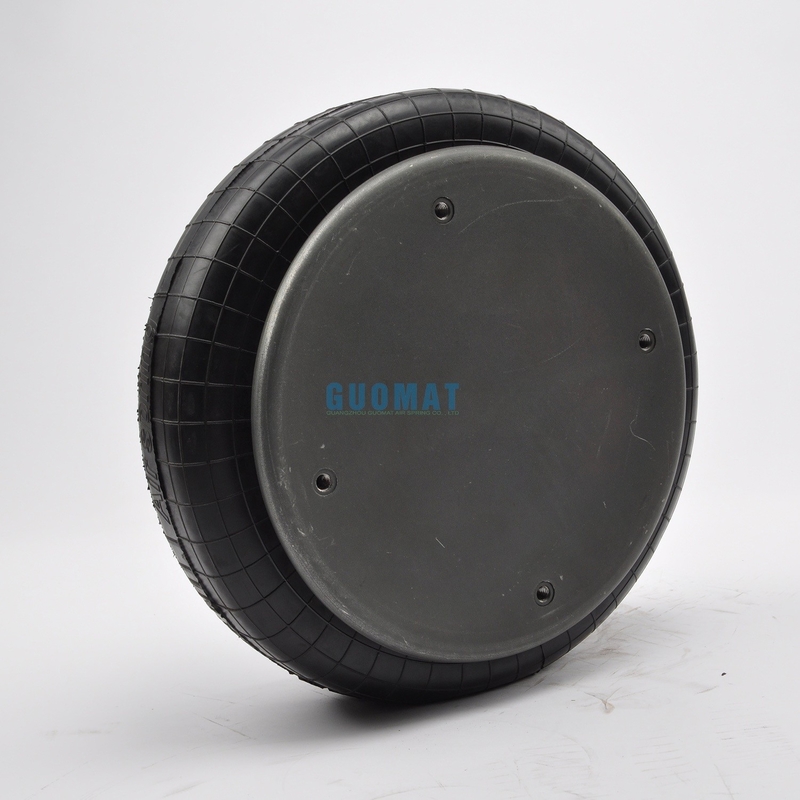

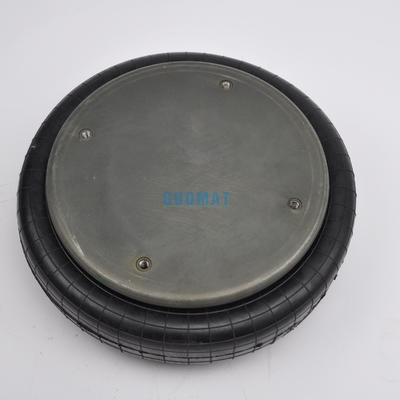

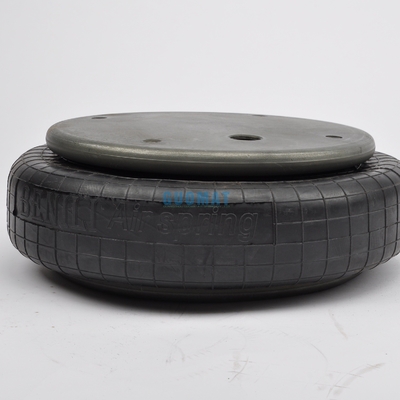

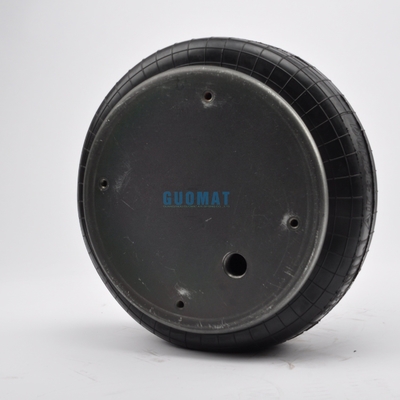

W01M586100 Eenvoudig geconvolteerde luchtveer GUOMAT NO.1B53014 3/4 NPT Luchtinlaat
GUOMAT 1B530143/4 Specificaties en technische gegevens
Werktemperatuur: 57Co tot -54Co
GUOMAT nr.:1B53014 3/4
Kruis nr.:W01-M58-6101
Noot / Blind Noot

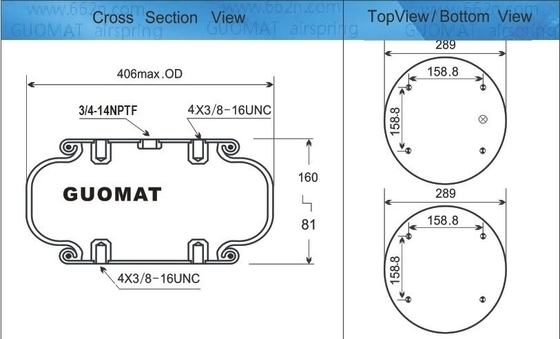

Hoogste dekselplaat schroef (noot) tand:4pcsX 3/8-16UNC
Schroefcentrum afstand van bovenste dekselplaat:158.8 mm
Onderafdekkingsplaat schroef (noot) tand: 4pcsX 3/8-16UNC
Schroefcentrale afstand van de onderkant van de dekselplaat: 158,8 mm
Afstand gasgat tussen moer 79,4 mm
Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat: 1/4 NPT
Afdekkingsplaat
Bovenplaat (breedte): 289 mm
De onderkant van de dekplaat heeft een diameter (breedte): 289 mm
Gummibellen
Rubber Bellows Natuurlijke diameter 380 mm
Rubberen bellows Maximale diameter: 406 mm
Rubber Bellows Natuurlijke hoogte: 120 mm
De werkstrek: MAX 160 mm tot MIN 81 mm
Bufferblok / Bufferblok
Zonder bumperblok
Gordelhoop / Gordelring
Zonder Girdle Hoop
Trillingsisolatie - dynamische kenmerkende waarde |
||||||
Druk p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
Kracht (belasting) [lbf] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
Vlamsnelheid [lbf/in.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
Natuurlijke frequentie [Hz] | 2.2 | 2.1 | 2.1 | 2.0 | 2.0 |
Pneumatische toepassingen - statische kenmerken Kracht F [lbf] |
|||||||
Druk p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
Hoogte H [in.] | 6.5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
6.0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
5.5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
5.0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
4.5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
4.0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
3.5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
3.0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
2.5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 |
De gebruikelijke soorten van Single Convolution Air Actuator
Eenvoudige windingsluchtaandrijver | ||||
Alle metingen zijn in mm. | ||||
GUOMAT nr. | Vuursteen luchtveer NO. | Min. Ontwerphoogte | Verplichte plaats voor installatie | Max. beroerte |
1B53014 31/4 | W01-M58-6101 | 51 | 420 | 134 |
We hebben ook andere maten:
Stijl:113 Twee Ply Bellows
Verpakking van de verpakking met een verpakking met een verpakking met een verpakking met een verpakking
Blinde noten, 1/4 BSP, bumper:W01-M58-6103
Blank noten, 3/4 BSP:W01-M58-6100
Blinde noten, 3/4 BSP, bumper:W01-M58-6102
Verzorgingsmiddelen voor de verwerking van vloeistoffen: W01-M58-7538
Alleen rubberen balsen:W01-358-0135
Kracht om te instorten tot minimale hoogte (@ 0 BAR): 76N
128 Hoog I-sterkte constructie
Vervaardiging van de volgende producten:
Blinde moeren, 114 BSP,rubberen bumper:W01-M58-6068
Gekleurde noten, 3/4 BSP:W01-M58-6070
Blinde moeren, 3/4 BSP, rubberen bumper:W01-M58-6069
Alleen van rubber:W01-358-0231
