1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators

Productdetails:

Plaats van herkomst:	Guangzhou China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	1B8X4

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD49.9-59.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

functie:	Schok verminderen	Sleutel:	Firestone W01-358-7564
HS-code:	8708809000	Garantie:	12 maanden
Type:	Gevuld met gas	Goodyear:	1B8-550
Max.diameter:	230mm	Hoogte van de slag:	50 mm-140 mm
Markeren:	1B8X4 Firestone Air Spring , Firestone Air Spring W01-358-7564

1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators

Referentie nr.

Kruisverwijzing nr.

Firestone.W01-358-7564
Firestone.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Specificaties en gedetailleerde technische parameters:AIRSUSTECH 1B8×4

Noten/blinde noten

Tanden van de bovenste schroefplaat: 2×3/8-16UNC
De schroefcentrale afstand van de bovenste dekselplaat: 70 mm
Schroeftanden van de onderkant van de dekselplaat:2×3/8-16UNC
De schroefcentrale afstand van de bodemdekplaat: 70 mm

Air hole/air inlet/air fittings

Luchtgat/luchtinlaat: 1/4NPTF
Afstand tussen luchtgat en schroef: 35 mm

Afdekkingsplaat

Bovenplaat doorsnede: 135 mm
Diameter van de onderkant: 135 mm

met een gewicht van niet meer dan 50 kg

Rubber Bellow Diameter: 200 mm
Max. OD: 230 mm
Stroke: van 50 mm tot 140 mm

Bumperblok/bumperblok

Geen bumperblok.

Gordellus/Gordellus

zonder gordellus

Min. druk: 0 bar
Terugkeerkracht tot min.hoogte: ≤ 200N
Totaal gewicht met gesloten platen: 2,0 kg

Trillingsisolatie - dynamische kenmerkende waarden
Ontwerphoogte H: aanbevolen 110 mm, minimaal 90 mm

Druk p[bar]	3	4	5	6	7	8	Vol. V[l]
Kracht (belasting) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Vlamvermogen [N/cm]	1335	1620	1925	2230	2535	2840
Natuurlijke frequentie [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Waarden van de pneumatisch-statische kenmerken
Kracht F[KN]

Druk p [bar]		3	4	5	6	7	8	Vol. V [l]
Hoogte H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone stijl 116 Verwikkelde luchtveer

Beschrijving		Vergaderingsbesluit nr.
Stijl 116	Blinde noten, 1/4 NPT	W01-358-7564
Stijl 116	Blinde noten, 3/4 NPT	W01-358-7561
Twee Ply Bellows	Verzorgingsmiddelen voor de verwerking van vloeistoffen, met inbegrip van vloeistoffen voor de verwerking van vloeistoffen	W01-358-7568
	Blinde moeren met geïnstalleerde 1/4-tankspomp	W01-A72-7518
	enkel van rubberen balsen	W01-358-0133

Plaatdiameter: 5,31 inch / 135 mm
Maximale slag: 4 in / 101 mm
Maximale hoogte: 6 in / 152 mm
Min. hoogte: 2 in / 51 mm
Luchtverbinding: 1/4 NPT
Onderstaand materiaal: NR
Montage draad: 2x3/8-16 UNC
Stijl: 116
Min./max. temperatuurbereik: - 40°C / +70°C
Aanbevolen maximale werkhoogte: 5,1 in / 130 mm
Maximale diameter: 5,31 in / 231 mm maximale belasting: 3,41 psi / 16,55 kN

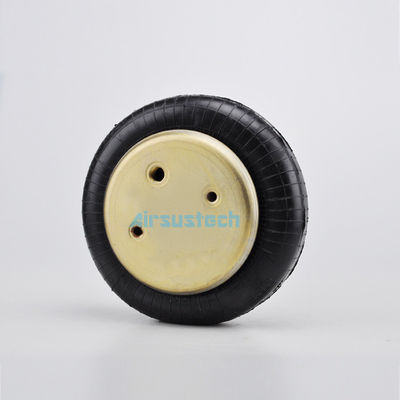

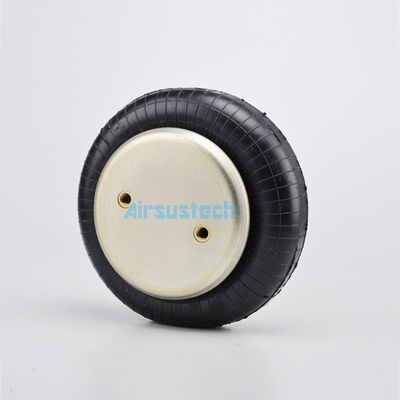

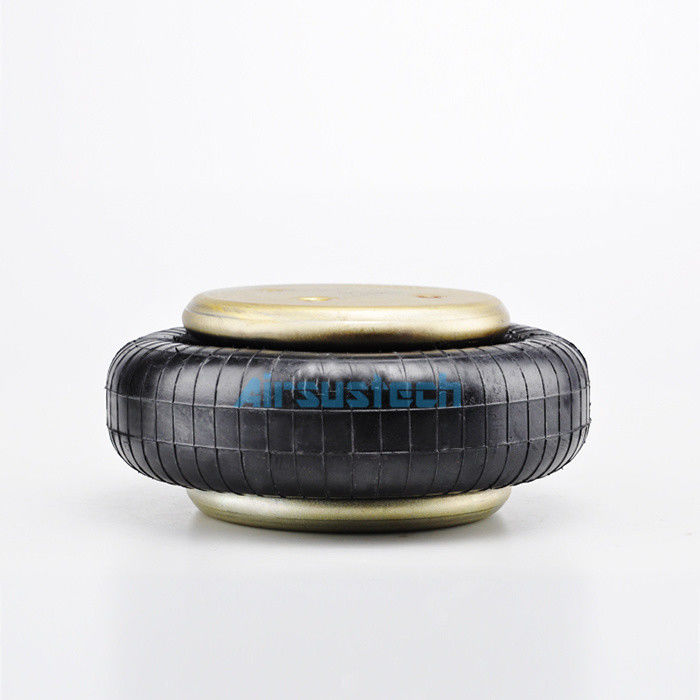

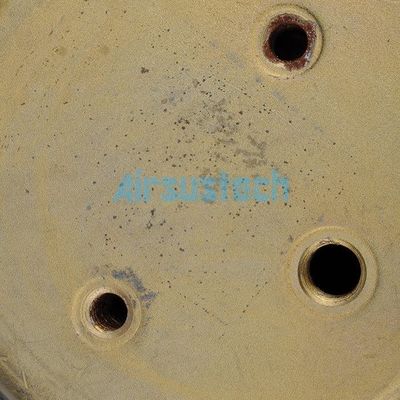

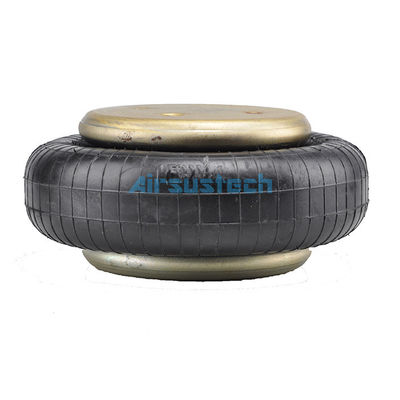

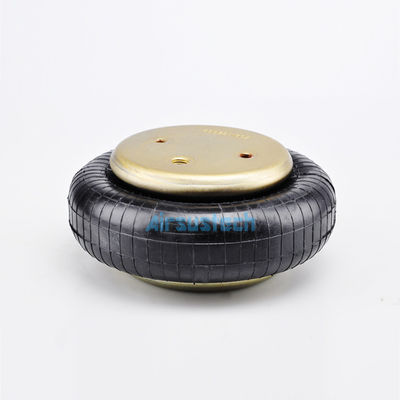

De bijbehorende afbeelding van 1B8×4

1B8X4 Firestone Air Spring W01-358-7564 Single Rubber Convoluted Air Actuators 0
