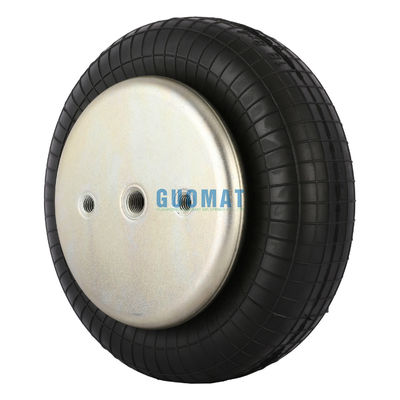

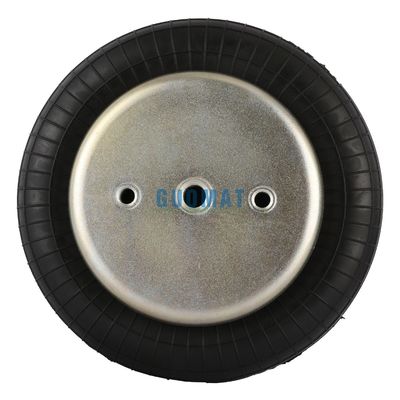

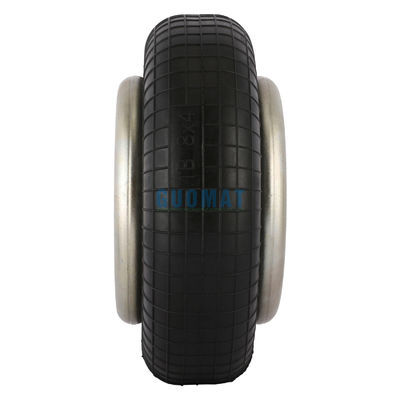

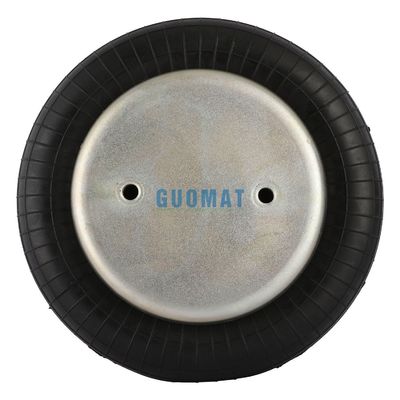

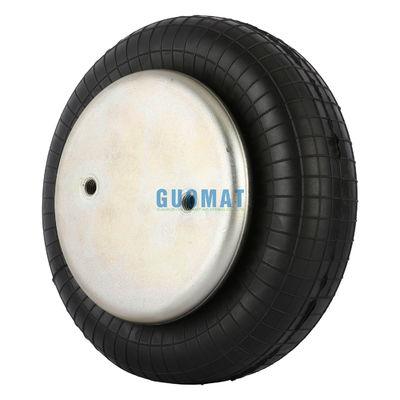

GUOMAT 1B8X4 Presses Gevouwen luchtveer 1B8-550 Goodyear Rubber Air Bellows

Productdetails:

Plaats van herkomst:	Guangzhou China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	1B8X4

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD49.9-59.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Kruisverwijzingen:	W01-358-7564	Pakket:	Sterke Kartons
Garantie:	12 jaar	Brandsteentype:	116
Temperatuurbereik:	- 40°C / +70°C	Luchtverbinding:	1/4 NPT
Goodyear:	1B8-550
Markeren:	1B8X4 Presses Convoluted Air Spring , Verwikkelde luchtveer 1B8-550

GUOMAT 1B8X4 Presses Gevouwen luchtveer 1B8-550 Goodyear Rubber Air Bellows

Naam van het artikel	industriële luchtveer met een enkelvoudige wikkeling
Modelnummer	1B8x4
Fabrieksgarantie	12 maanden
Materiaal van het product	Natuurrubber en staal
Pakket	Sterke kartonnen doos
Leveringstermijn	2-8 werkdagen
Gewicht van het product	2.5 kg
Vuursteen	W01-358-7564 / W01 358 7564 / W013587564
Goodyear	1B8-550 / 1B 8-550
Contitech	FS120-10 / FS 120-10

Bovenplaat: 135 mm
Onderdekselplaat Diameter: 135 mm
Hoogste dekking plaat schroef ((noot) tand: 2x3/8-16UNC
Centrum van de schroef: 70 mm
Onderkant dekking plaat schroef ((noot) tand: 2x3/8-16UNC
Afstand van het schroefcentrum van de onderkant van de dekselplaat: 70 mm
Gasgat: 1/4 NPTF
De Rubber Bellow MAX Diameter: 230 mm
De werkstrek: max 140 mm tot min 50 mm
Maximale hoogte: 140 mm
Minimumhoogte: 50 mm
Compressiehoogte: 90 mm

Bellencilinder W01-358-7564

Max. slag: 4 in / 101 mm
Maximale belasting: 3,41 psi / 16,55 kN
Maximale diameter: 5,31 inch / 231 mm
Max. hoogte: 6 in / 152 mm
Min. hoogte: 2 in / 51 mm
Aanbevolen maximale werkhoogte: 5,1 in / 130 mm
Plaatdiameter: 5,31 inch / 135 mm
Montage draad: 2x3/8-16 UNC
Luchtverbinding: 1/4 NPT
Onderstaand materiaal: NR
Temperatuurbereik min./max.: - 40°C / +70°C
Stijl: 116

Beschrijving		Verzamelingsnummer.
Stijl 116	Blinde noten, 1/4 NPT	W01-358-7564
Stijl 116	Blinde noten, 3/4 NPT	W01-358-7561
Twee Ply Bellows	Verzorgingsmiddelen voor de verwerking van vloeistoffen	W01-358-7568
	Blinde moeren met geïnstalleerde 1/4-tankspomp	W01-A72-7518
	enkel van rubberen balsen	W01-358-0133

Krachttafel

Verzamelhoogte ((in.)	Volume@100 PSIG ((in3)	Kracht in ponden
Verzamelhoogte ((in.)	Volume@100 PSIG ((in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
5.0	161	290	600	970	1,370	1,800
4.0	135	52	1,050	1,630	2,210	2,820
3.0	102	650	1,310	2,000	2,690	3,410
