FD200-19 Contitech W013586910 Dubbele airbags Contitech Air Spring Industriële air spring

FD200-19 Contitech W013586910 Dubbele airbags Contitech Air Spring Industriële air spring


Specificaties en technische gegevens van 2B6910

Compressiehoogte: 3,12 / 79 mm

Bovenplaat Diameter: 6,31 inch / 160mm

Onderafdekkingsplaat Diameter: 6,31 inch / 160mm

Schroefcentrale afstand: 89 mm

Afstand gasgat tussen moer 44,5 mm

Hoogste dekselplaat schroef (noot) tand: 2pcsX 3/8-16UNC

Onderafdekkingsplaat schroef (noot) tand: 2pcsX 3/8-16UNC

Vervaardiging van de volgende modellen:

Rubber Bellows Natuurlijke diameter 224 mm

De werkstrek: MAX 260 mm tot MIN 75 mm

Gasgat / luchtinlaat: 1/4 NPTF

Bellows Nummer:20

Goodyear Deelnummer:2B9-201/ 2B9201 / 2B9 201

Goodyear Bellows Nummer 578-92-3-202 / 578923202 / 578 92 3 202

OEM-fabrikant van originele apparatuur:

De samenstelling van ingewikkelde luchtveren

Bovenplaat van staal:bovenste dekselplaat draagt druk en afdichting lucht in
Taillering:Stabiele onderdelenvel om vervorming te voorkomen
De connotatie van schroefgat:met een vermogen van meer dan 50 W,
Gevuld gat / luchtinlaat:Door het vullen van luchtporositeit voor opblaasbare luchtveer
met een gewicht van niet meer dan 10 kgHet belangrijkste deel, kan de lucht en flexibele activiteiten op en neer sluiten
Rubberen bumper (optioneel):Vermijd de lucht lente op en neer op de plaat en de basis plaat botsing, kunt u kiezen om te hebben ook niet kan
De connotatie van schroefgat:met een vermogen van meer dan 50 W,
Onderstaalplaat:Onderste staalplaat is dragend druk en afdichting lucht binnen

Beschrijving Vergaderingsorder nr.

De verpakking is in overeenstemming met de voorschriften van bijlage II bij Verordening (EG) nr. 396/2005 van het Europees Parlement en de Raad.

Blinde moeren, 1/4 NPT, bumper W01-358-6911

Blinde noten, 3/4 NPT W01-358-6900

Blinde moeren, 3/4 NPT, bumper W01-358-6901

Countersunk staal kralen ringen,

13/4 bouten, moeren, schroeven W01-358- 6923

Gummibalgen alleen W01-358-0138


Hoe te berekenen voor Pneumatics, zoals

• Op te tillen massa 2000 M (kg)
• Gewenst slag 190 S Min (Mm)
• Aantal luchtbronnen 4 N
• Minimale installatiehoogte 190 H Min (Mm)
• Minimale installatiediameter 500 D (mm)
• Luchtdruk 6 P (bar)

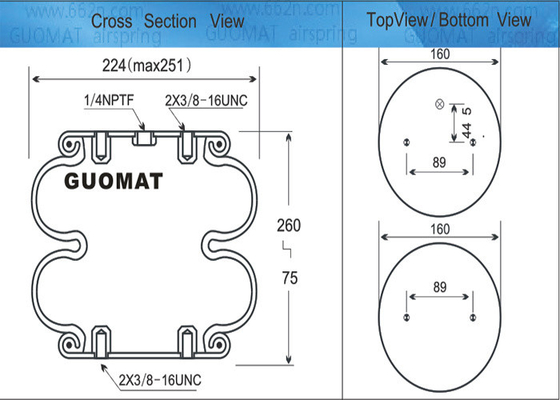

De tekening en gegevens van GUOMAT 2B6910 luchtveer:




Andere soorten GUOMAT NO.

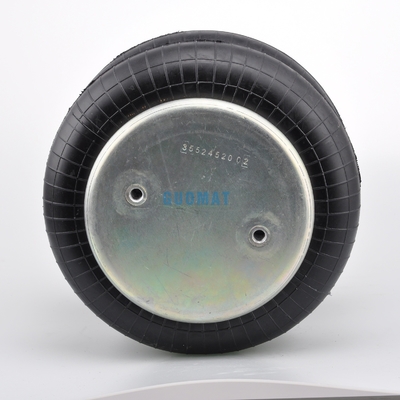

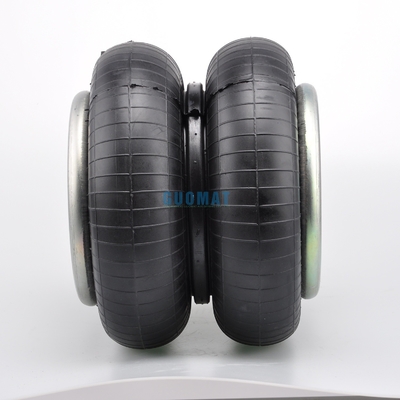

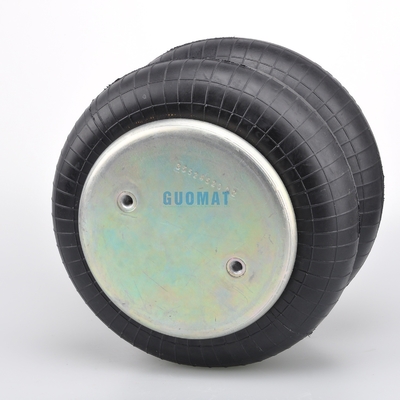

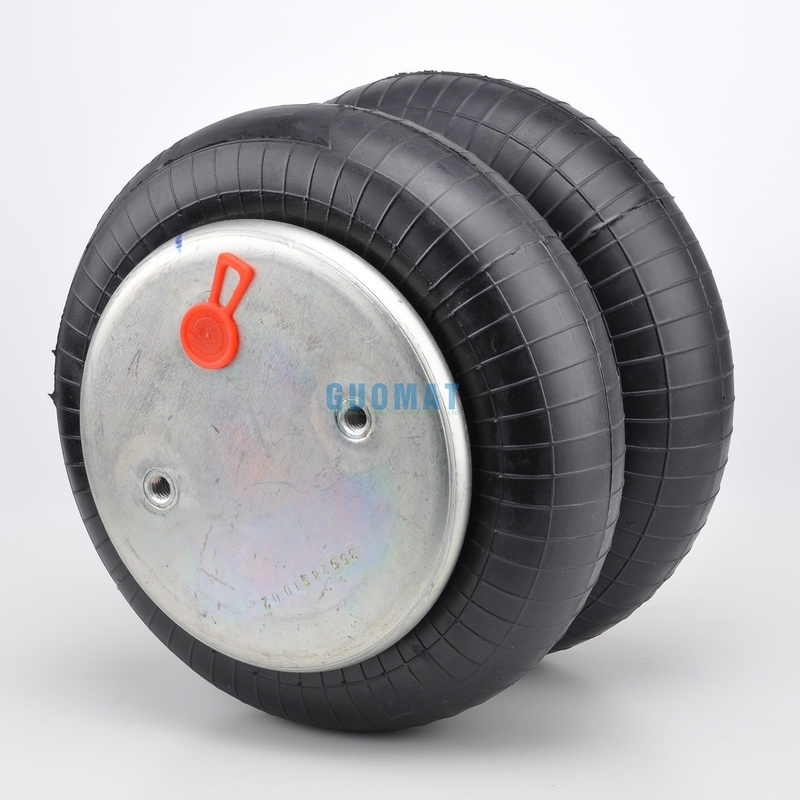

Detailfoto's van luchtveer 2B6910:






GUOMAT-productielijn voor luchtveren:




GUOMAT 2018 Shanghai Frankfurt Auto Show:
