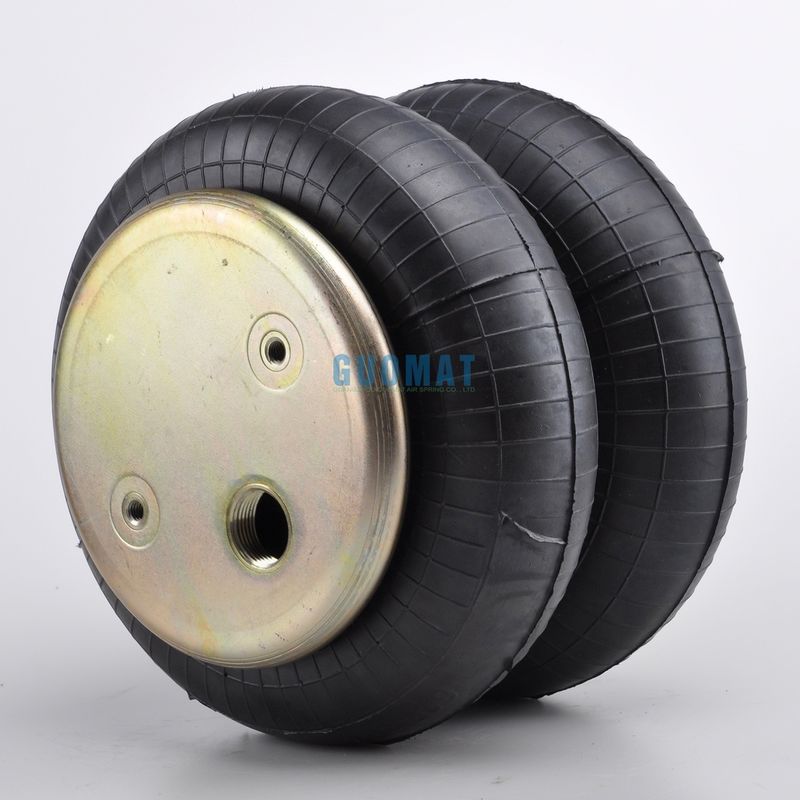

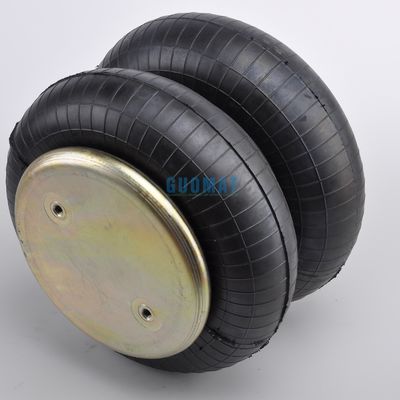

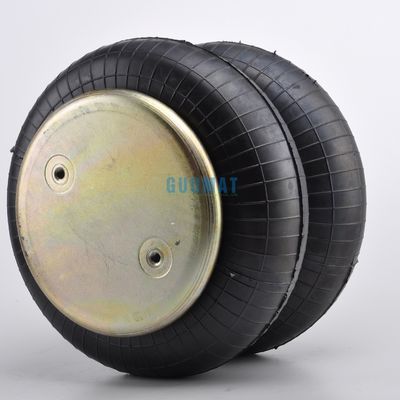

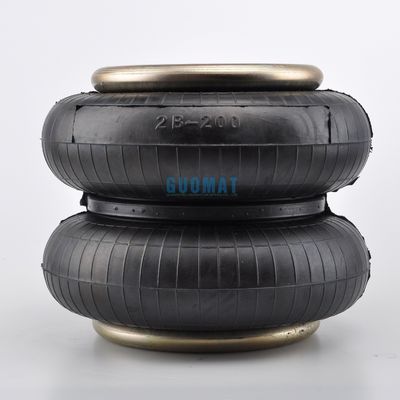

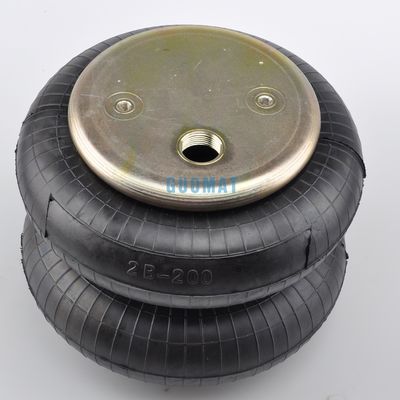

FD 200-19 319 Contitech Air Spring W013586900 Air Spring Actuator met 3/4 NPT Air Inlet Rubber Bellows 578923202

FD 200-19 319 Contitech Air Spring W013586900 Air Spring Actuator met 3/4 NPT Air Inlet Rubber Bellows 578923202



OEM-fabrikant van originele apparatuur:

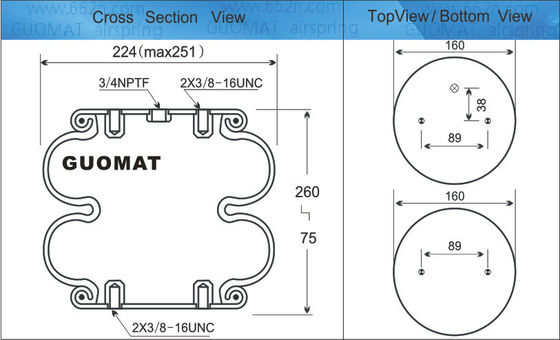

Specificaties en technische gegevens van W01-358-6900

Brandsteen Air Spring onderdeelnummer: W01-358-6900 / W013586900 / W01 358 6900
Compressiehoogte: 3.12
Aantal bovenste platen: 3079
Bovenbedekking diameters: 6,31 inch / 160 mm
Aantal onderste zuigers: 3090
Onderdekseldiameter: 6,31 inch / 160 mm
Afstand tussen de schroeven: 89 mm
De afstand tussen de moeren is 44,5 mm.
Top deksel schroef (noot) tanden: 2pcsX 3 / 8-16UNC
Onderkant schroef (noot) tanden: 2pcsX 3 / 8-16UNC
Rubberen balsen MAX-diameter: 251 mm
Gummibalgen met een natuurlijke diameter van 224 mm
Werkslag: maximaal 260 mm tot MIN 75 mm
Luchtinlaat / luchtinlaat: 3/4 NPTF
Vuursteen Luchtveer Gekrompen buis Nummer: 20
Goodyear onderdeelnummer: 2B9-200 / 2B9200 / 2B9 200
Goodyear Bellows Nummer: 578-92-3-202 / 578923202/578 92 3 202
Aantal roosters: 1371
Hendrickson aanhangwagen nr.: S-8768
Hendrickson Truck nummer: 45843-3
Ridewell nummer: 1003586910C
Deelnummer van de driehoek: 4320
Driehoekige balsen: 6325
Watson&Chalin#:AS-0001

Beschrijving Vergaderingsorder nr.
De verpakking is in overeenstemming met de voorschriften van bijlage II bij Verordening (EG) nr. 396/2005 van het Europees Parlement en de Raad.
Blinde moeren, 1/4 NPT, bumper W01-358-6911
Blinde noten, 3/4 NPT W01-358-6900
Blinde moeren, 3/4 NPT, bumper W01-358-6901
Countersunk staal kralen ringen,
13/4 bouten, moeren, schroeven W01-358-6923
Gummibalgen alleen W01-358-0138


De samenstelling van ingewikkelde luchtveren

Bovenplaat van staal:bovenste dekselplaat draagt druk en afdichting lucht in
Taillering:Stabiele onderdelenvel om vervorming te voorkomen
De connotatie van schroefgat:met een vermogen van meer dan 50 W,
Gevuld gat / luchtinlaat:Door het vullen van luchtporositeit voor opblaasbare luchtveer
met een gewicht van niet meer dan 10 kgHet belangrijkste deel, kan de lucht en flexibele activiteiten op en neer sluiten
Rubberen bumper (optioneel):Vermijd de lucht lente op en neer op de plaat en de basis plaat botsing, kunt u kiezen om te hebben ook niet kan
De connotatie van schroefgat:met een vermogen van meer dan 50 W,
Onderstaalplaat:Onderste staalplaat is dragend druk en afdichting lucht binnen


Hoe te berekenen voor Pneumatics, zoals

• Op te tillen massa 2000 M (kg)
• Gewenst slag 190 S Min (Mm)
• Aantal luchtbronnen 4 N
• Minimale installatiehoogte 190 H Min (Mm)
• Minimale installatiediameter 500 D (mm)
• Luchtdruk 6 P (bar)
