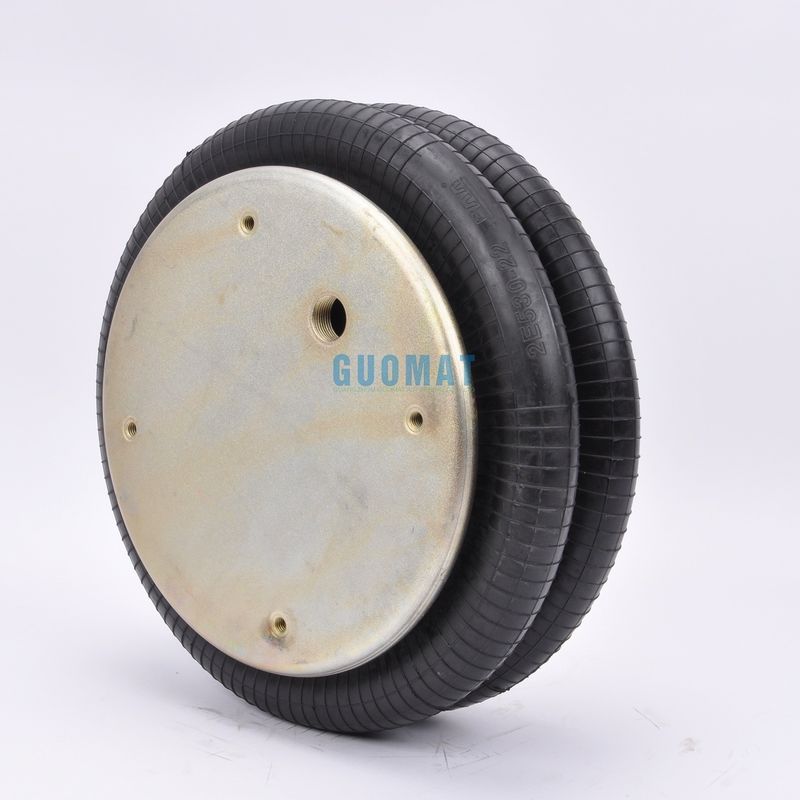

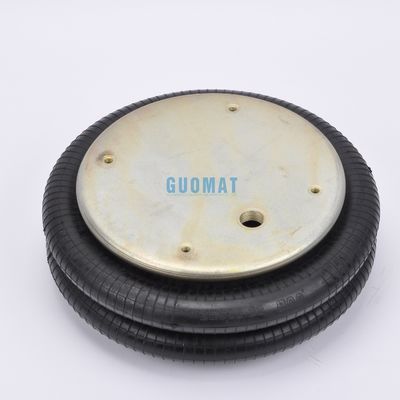

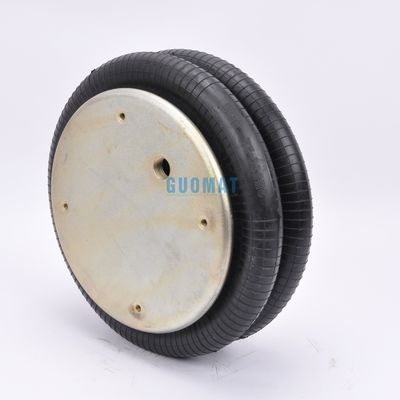

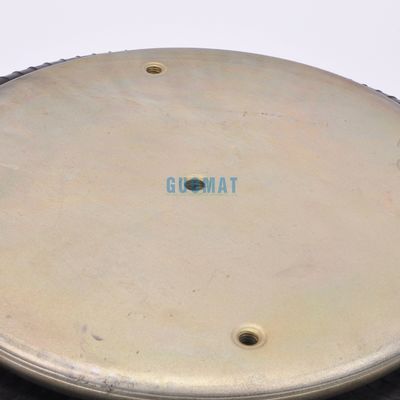

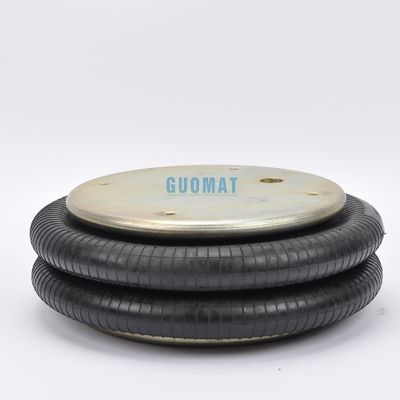

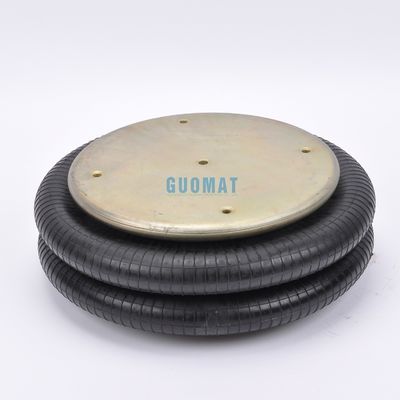

FIRESTONE Air Spring W013587135 Air Spring Bellows 21T2 GOODYEAR 2B14-360 Flex 556228554
2B7135 OEM originele apparatuur Vervaardiger:
GUOMAT nr.:2B53022
Contitech nr.:FD530-22 311
Contitech nr.:FD530 22 311
Firestone Air Spring:21T2 W01-358-7135
Firestone Air Spring:21T2 W01 358 7135
Firestone Air Spring:21T2 W013587135
GOODYEAR: 2B14-360
GOODYEAR:2B14360
GOODYEAR: 2B14 360
Goed jaar: 556 22 8 554
Goed jaar: 556-22-28-554
Goed jaar:556228554
Technische parameters van 2B7135
Noot / Blind Noot
Hoogste dekselplaat schroef (noot) tand: 4 stuks X M10X1.75
Centrum van de schroef: 159 mm
Onderkant deksel plaat schroef (noot) tand: 2 stuks X M10X1.75
Centrum van de schroef: 159 mm
Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat: 3/4NPT, combinatie van gasgat en luchtinlaat
Afdekkingsplaat
Diameter (breedte) van de bovenste dekselplaat: 315 mm
De onderkant van de dekkingsplaat heeft een diameter (breedte): 315 mm
Gummibellen
Rubberen balken MAX Diameter: 395 mm
Maximale hoogte: 300 mm
Werkslag: 90 mm
Bufferblok / Bufferblok
Met bumperblok
Gordelhoop / Gordelring
Met Girdle Hoop: One Pieces of Girdle Hoop
Type
Orde nr.
enkel van rubberen balsen
60406
met gekrimpte platen, luchtinlaat G1/4
A = 79,4 mm excentrisch
61362
met gekrimpte platen, luchtinlaat G3/4
A = 79,4 mm excentrisch
66512
met gekrimpte platen, luchtinlaat G1
A = 79,4 mm excentrisch
2682075000
Totaal gewicht 6,9 kg
|
Trillingsisolatie - dynamische kenmerkende waarden
Ontwerphoogte H: aanbevolen 250 mm, minimaal 225 mm
|
|
Druk p [bar]
|
3
|
4
|
5
|
6
|
7
|
8
|
Vol. V [l]
|
|
Kracht (belasting) [kN]
|
15.2
|
20.7
|
25.8
|
31.5
|
36.8
|
42
|
|
|
Vlamvermogen [N/mm]
|
222.5
|
286
|
349.5
|
413
|
476.5
|
540
|
19
|
|
Natuurlijke frequentie [Hz]
|
1.9
|
1.8
|
1.8
|
1.8
|
1.8
|
1.7
|
|
|
Pneumatische toepassing - statische kenmerkende waarden
Kracht F [kN]
|
|
Druk p [bar]
|
3
|
4
|
5
|
6
|
7
|
8
|
Vol. V [l]
|
|
Hoogte H [mm]
|
260
|
14.1
|
19.3
|
24.1
|
29.5
|
34.5
|
39.4
|
20
|
|
220
|
18.2
|
24.4
|
30.5
|
37
|
43.2
|
49.1
|
17
|
|
180
|
21
|
28.2
|
35.3
|
42.6
|
49.7
|
56.8
|
14
|
|
140
|
23.1
|
31
|
38.7
|
46.5
|
54.3
|
61.9
|
11
|
|
100
|
24.4
|
32.3
|
40.4
|
48.7
|
56.8
|
64.7
|
7.2
|
