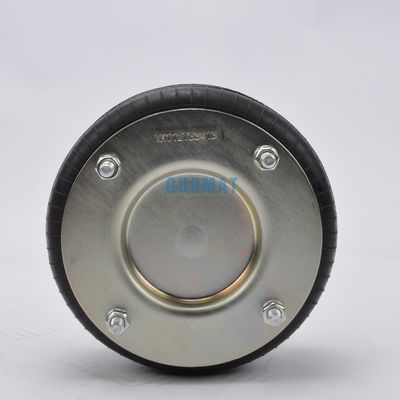

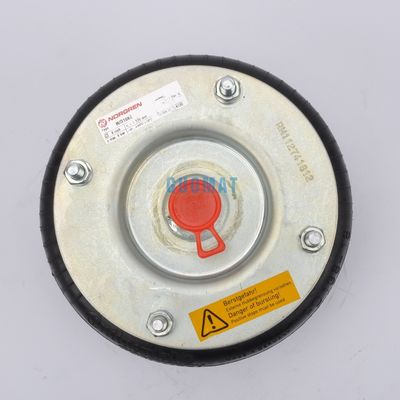

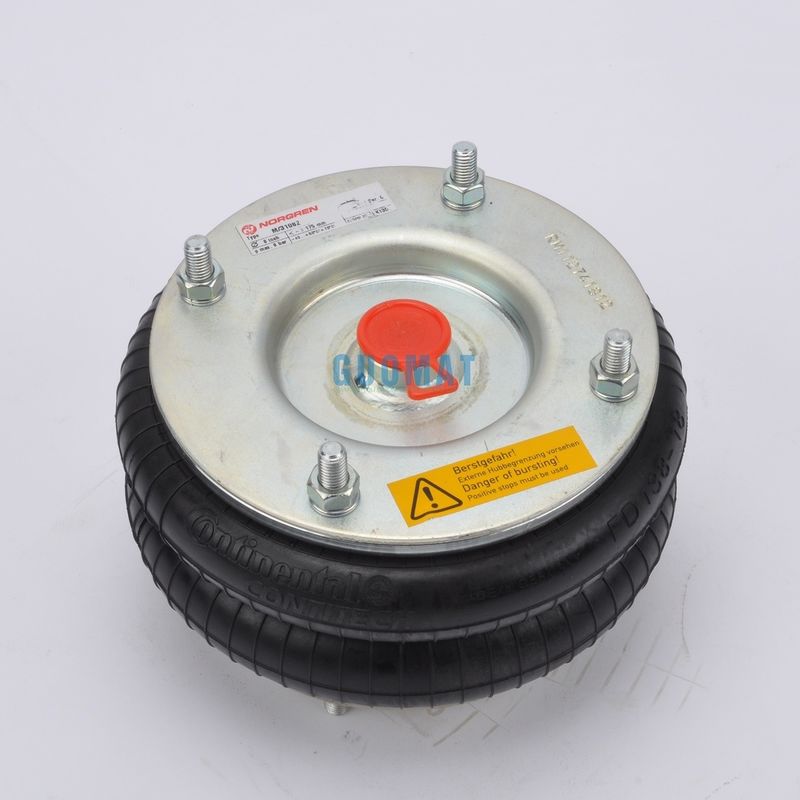

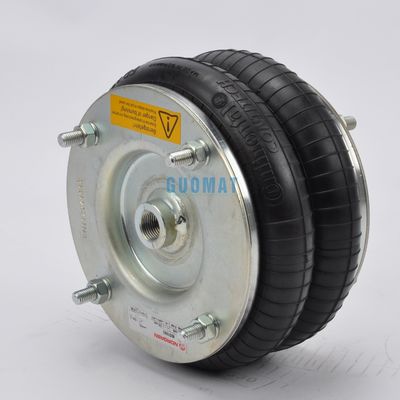

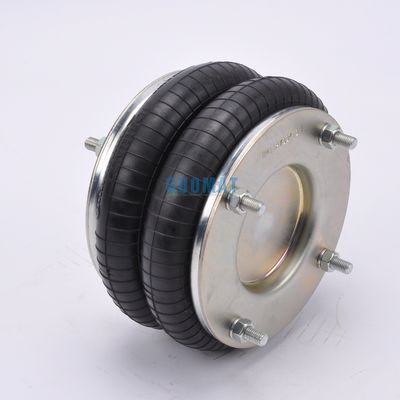

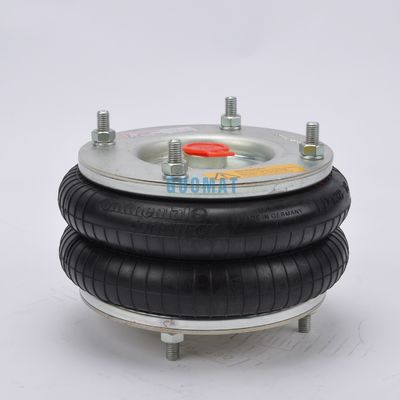

M/31082 Norgren Air Springs gemaakt door ContiTech FD138-18 DS Double Convolution Air Actuator 8" x 2

Productdetails:

Plaats van herkomst:	GuangZhou, China
Merknaam:	Norgren
Certificering:	ISO/TS16949:2009
Modelnummer:	M/31082

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD119.9-199.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

N.W.:	3,5 kg	Garantie:	Eén jaar
Drukcapaciteit:	0.2-0.8 M-PA	Andere OEM:	8"x2
Bodemplaat Dia:	184 mm	Luchtinlaat:	G3/4
Transportpakket:	Deeltjes	Handelsmerk:	Norgren
Materiaal:	Rubber en aluminium	Gebruik:	Industrieel
Markeren:	Dubbele omwentelingsluchtsprongen , 8 ′′ x 2 luchtbronnen

M/31082 Norgren Air Springs gemaakt door ContiTech FD138-18 DS Double Convolution Air Actuator 8" x 2

Type	Orde nr.
enkel van rubberen balsen	66501
met afneembare platen, luchtinlaat G1/2	66505

Min. druk 0 bar
Terugkeerkracht tot minimale hoogte ≤ 300 N
Totaal gewicht 3,5 kg

Noot / Blind Noot
Hoogste dekselplaat schroef (noot) tand: 4pcs X M10

Onderdekking Plaat schroef (noot) tand: 4pcs X M10

Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat: G3/4

Afdekkingsplaat
Diameter (breedte) van de bovenste dekselplaat: 184 mm

De onderkant van de dekplaat heeft een diameter (breedte): 184 mm

Materiaal bovenste en onderste plaat:Staal

Gummibellen
Maximale diameter bij 7 bar:225MM

Strok van de rubberen bellows:75mm-225m

Bufferblok / Bufferblok
Zonder bumperblok
Gordelhoop / Gordelring
Met Girdle Hoop: One Pieces of Girdle Hoop

Trillingsisolatie - dynamische kenmerkende waarden Ontwerphoogte H: aanbevolen 200 mm, minimaal 180 mm
Druk p [bar]	3	4	5	6	7	8	Vol. V [l]
Kracht (belasting) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Vermogen van de verenigbaarheid van de vloeistof	76	97	118.5	140	161	181.5	4.1
Natuurlijke frequentie [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Pneumatische toepassing - statische kenmerkende waarden Kracht F [kN]
Druk p [bar]		3	4	5	6	7	8	Vol. V [l]
Hoogte H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Andere modellen van luchtveren van Norgen:

Model	Nominale Ø (inch) x omslag	Maximale slagkracht (mm)	Grootte luchthaven
M/31021	2 3/4" x 1	20	G1/4
M/31022	2 3/4" x 2	45	G1/4
M/31023	2 3/4" x 3	65	G1/4
M/31041	4 1/2" x 1	140	G3/8
M/31042	4 1/2" x 2	280	G3/8
M/31061	6" x 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8" x 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4" x 1	105	G3/4
M/31092	9 1/4" x 1	230	G3/4
M/31121	12" x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12" x 3	315	G3/4
