Driedubbele verwikkelde luchtveer actuator 360306H-3 industriële rubber schokken

Productdetails:

Plaats van herkomst:	GuangZhou, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	360306H-3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD79.9-99.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 Werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Naam:	Flanke industriële rubber luchtschokken.	Merken:	GUOMAT of Neutraal
Kwaliteit:	Geteste 100%	Garantie:	12 maanden
Deel:	Luchtveer	Vlamtype:	Drievoudig Ingewikkeld Type
Materiaal:	Natuurrubber	Min. Druk:	0 Bar
Markeren:	Driedubbele verwikkelde luchtveeractuator , 360306H-3 Air Spring Actuator

Driedubbele verwikkelde luchtveer actuator 360306H-3 industriële rubber schokken

Specificaties en gedetailleerde technische parameters: 360306H-3

Grootte van model	Nominale diameter	De grootste diameter ((0.7MPA)	Draagvermogen op ontwerphoogte			Natuurlijke frequentie ((0,7MPA)	Een beroerte		Gewicht
			0.2MPA	0.5MPA	0.7MPA		Minimale compressiehoogte	Hoogte van de veilige verlenging
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

Noot / Blind Noot
Hoogste dekselplaat schroef (noot) tand: 16 × M10
Onderdekselplaat schroef (noot) tand: 16 × M10
Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat: G1/2
Afdekkingsplaat
De bovenste dekplaat heeft een diameter van 347 mm
Onderste dekselplaat Diameter: 347 mm
Gummibellen
Rubber Bellows Natuurlijke diameter: 380 mm
Rubber Bellows Natuurlijke diameter :306 mm
Bufferblok / Bufferblok
Zonder bumperblok
Gordelhoop / Gordelring / Gordellus
Twee stukken gordelring/gordelring/gordellus

Lagers belastingen Kracht (kg)	Inflatiedruk	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa Volume ((dm3)
	Installatiehoogte
	115 mm)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 mm	1654	2527	3374	4235	5146	6023	6909	13.72
	231 mm)	1425	2140	2961	3697	4496	5313	6071	18.67
	289 mm	1295	1981	2640	3374	4057	4746	5507	22.28
	306 mm	1211	1840	2514	3136	3825	4491	5163	23.62
	347 mm	1058	1640	2225	2812	3430	4074	4702	26.53
	360 mm)	1014	1470	2139	2716	3286	3877	4500	27.8
	390 mm)	861	1336	1840	2342	2871	3405	3956	28.45
Stijfheid en frequentie op ontwerphoogte	Verticale stijfheid ((Kg/cm)	147	201	260	280	300	327	371
Stijfheid en frequentie op ontwerphoogte	Natuurlijke frequentie Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
Stijfheid en frequentie op ontwerphoogte	Natuurlijke frequentie cpm	104	99	97	90	84	81	80

Andere soorten

Grootte van model	Nominale diameter	De grootste diameter ((0.7MPA)	Draagvermogen op ontwerphoogte			Natuurlijke frequentie ((0,7MPA)	Een beroerte		Gewicht
Grootte van model	Nominale diameter	De grootste diameter ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	Natuurlijke frequentie ((0,7MPA)	Minimale compressiehoogte	Hoogte van de veilige verlenging	Gewicht
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
De waarde van het product mag niet meer bedragen dan:	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
voor de vervaardiging van elektrische motoren	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
met een gewicht van niet meer dan 10 kg	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

Voordeel

1) De luchtveer heeft uitstekende niet-lineaire hardheidskenmerken, die de amplitude effectief kunnen beperken, resonantie kunnen voorkomen en botsing kunnen voorkomen.
2) Aangezien het medium dat door de luchtveer wordt gebruikt voornamelijk lucht is, is het gemakkelijk om actieve besturing te implementeren.
3) De stijfheid k van de luchtveer varieert met de belasting P, zodat de natuurlijke frequentie van het trillingsisolatiesysteem bij verschillende belastingen vrijwel onveranderd blijft.en het trillingsisolatie-effect is vrijwel ongewijzigd.
4) De stijfheid van de luchtveer is verstelbaar en de stijfheid van het systeem kan worden gewijzigd door het volume van de luchtkamer of de druk in de binnenkant van de holte te veranderen.
5) Voor een luchtveer van dezelfde grootte kunnen bij verandering van de interne druk verschillende draagkrachten worden verkregen.
6) Het verhogen van het totale volume van de luchtveer kan de natuurlijke frequentie van het trillingsisolatiesysteem verminderen
7) De luchtveer kan met behulp van het hoogtecontrolesysteem de werkhoogte van de luchtveer in principe onveranderd houden onder verschillende belastingen.

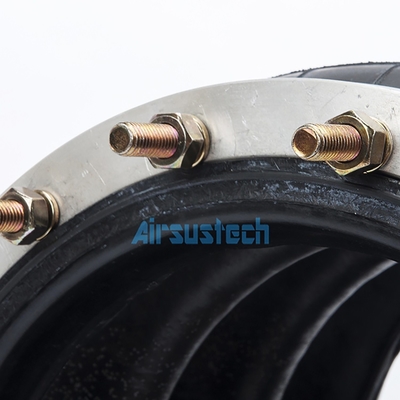

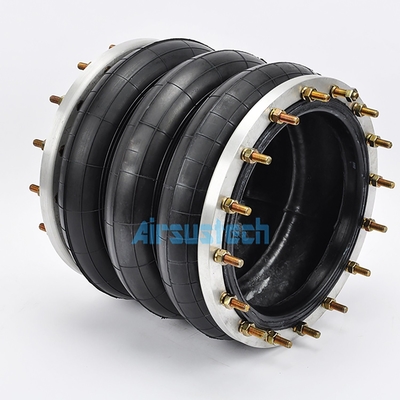

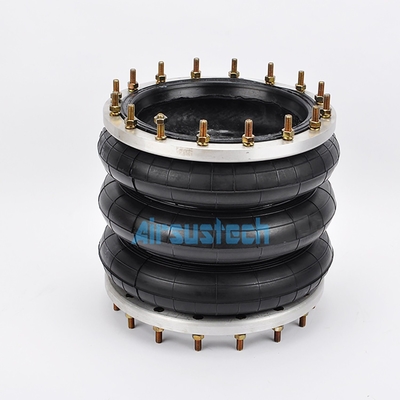

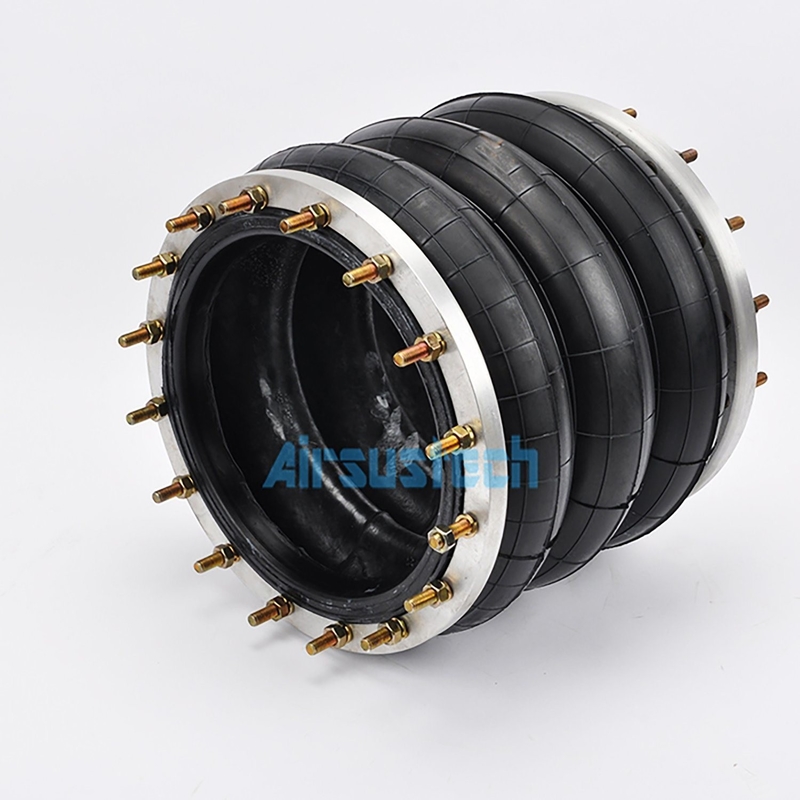

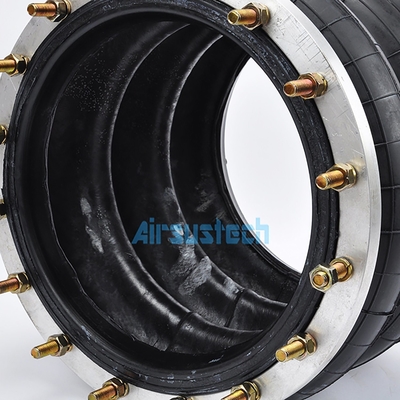

Het bijbehorende beeld van360306H-3
