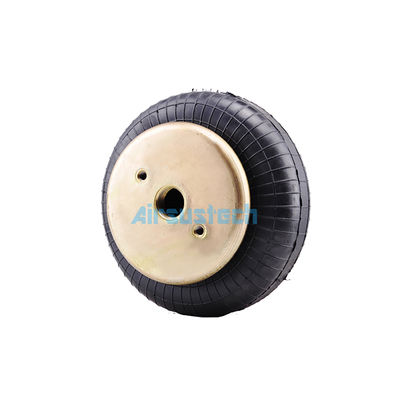

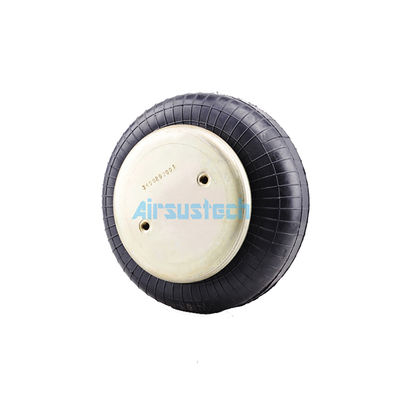

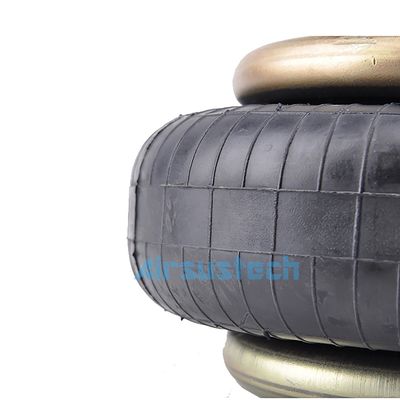

Contitech FS 120-10 Verwikkeld 1/4NPTF Luchtveer Voor Uitbreiding Chuck

Productdetails:

Plaats van herkomst:	Guangzhou, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	1B8X4

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD49.9-59.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Kleur:	Zwart	Naam van het artikel:	De enige Ingewikkelde Luchtlente
Markeren:	Verwikkeld 1/4NPTF luchtveer , Contitech FS 120-10 luchtveer , Luchtveer voor uitbreiding Chuck

Contitech FS 120-10 Verwikkeld 1/4NPTF Luchtveer Voor Uitbreiding Chuck

Referentienummer

Contitech: FS120-10
Contitech: FS 120-10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Continental FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
Goodyear: 1B8 550
Firestone: W01-358-7564
Firestone: W01 358 7564
Firestone: W013587564
Firestone: WO1-358-7564
Firestone: WO1 358 7564
Firestone: WO13587564
Firestone: w01-358-7564
Firestone: w01 358 7564
Firestone: w013587564

De gedetailleerde specificaties en technische gegevens: 1B8×4

De max. diameter	230 mm
Luchtgat/luchtinlaat	1/4 NPTF
Werkslag	maximaal 140 mm tot minimaal 50 mm
Tanden van bovenste schroefplaat (noot)	2×3/8-16UNC
OnderplaatSchroeftanden	2×3/8-16UNC
Hoogste dekseldiameter	135 mm
Onderafdekkingsdiameter	135 mm
Afstand van het schroefcentrum	70 mm
De luchtgat afstand tussen de noten	35 mm

Min. druk: 0 bar
Terugkeerkracht tot min.hoogte: ≤ 200N
Totaal gewicht met gesloten platen: 2,0 kg

Trillingsisolatie - dynamische kenmerkende waarden
Ontwerphoogte H: aanbevolen 110 mm, minimaal 90 mm

Druk p[bar]	3	4	5	6	7	8	Vol. V[l]
Kracht (belasting) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Vlamvermogen [N/cm]	1315	1620	1925	2230	2535	2840
Natuurlijke frequentie [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Waarden van de pneumatisch-statische kenmerken
Kracht F[KN]

Druk p [bar]		3	4	5	6	7	8	Vol. V [l]
Hoogte H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 luchtveer aangebracht op de uitbreidingsschok

De luchtveer wordt gevuld met gecomprimeerde lucht in een afgesloten container en maakt gebruik van de compressibiliteit van het gas om het elastische effect te bereiken.

De hoogte van de ringvormige luchtveer is van binnenuit beperkt, dan zullen de rubberen wanden naar buiten uitbreiden wanneer ze worden opgeblazen.Let op dat de lucht moet worden getrokken uit hetzelfde mechanisme dat de hoogte van de luchtveer beperkt.

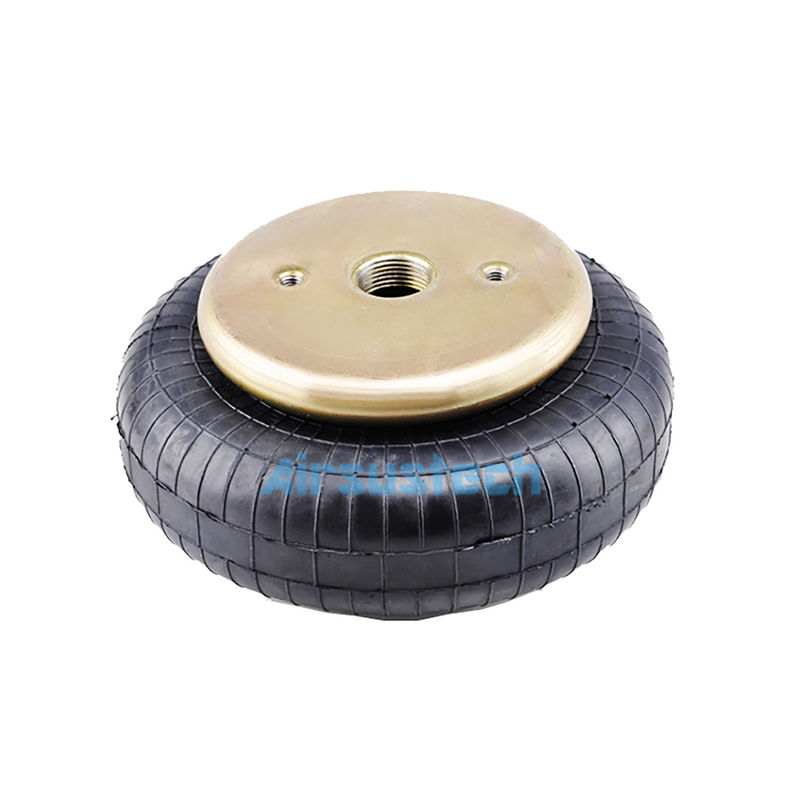

De herziene foto
