Driehoek 6374 4474 Geconvolueerde industriële luchtveren voor camfollower
Kruisverwijzingen
Driehoek: 6374
Driehoek: 4474
Nederland: 90557226
Firestone:W01-358-7008
Firestone: W01 358 7008
Firestone: W013587008
Firestone: WO13587008
Firestone: WO1 358 7008
Firestone: WO1-358-7008
Firestone: w013587008
Firestone: w01 358 7008
Firestone: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech: FD 33011474
Goed jaar: 1B12-300
Goed jaar: 1B12-313
De gedetailleerde specificaties en technische parameters:1B5330
Blinde noten
Tanden met bovenste schroef:2 x 3 / 8-16UNC
Onderplaat schroef ((noot)) tanden: 2 x 3 / 8-16UNC
Afstand tussen de schroeven: 157,5 mm
Afdekkingsplaat
Hoogste dekdiameter:90,00 inch / 231 mm
De onderkant van de dekmantel: 90,00 inch / 231 mm
Luchtinlaat/Luchtgat/Luchtinrichting
1/4 N P.T.F.
De luchtgat afstand tussen de moeren: 73 mm
Gummibellen
De maximale diameter: 325 mm
Hoogte/werkstroom
Minimumhoogte: 55 mm
Maximale hoogte:160 mm
Bufferblok
Zonder
Gordellus/gordelring/gordelring
Zonder
Min. druk: 0 bar
Terugkeerkracht tot minimale hoogte: ≤ 300N
Totaal gewicht met geklemde platen: 4,1 kg
|
Trillingsisolatie - dynamische kenmerkende waarden
Ontwerphoogte H: aanbevolen 130 mm, minimaal 100 mm
|
| Druk p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Kracht (belasting) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Vlamvermogen [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Natuurlijke frequentie [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Pneumatische toepassing - statische kenmerkende waarden
Kracht F [kN]
|
| Druk p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Hoogte H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 Luchtveren van Guomat die worden gebruikt in een camfollower
De introductie van een luchtveer in de camfollower verhoogt de levensduur van de cam aanzienlijk.waardoor slijtage op het kamoppervlak aanzienlijk wordt verminderd, en zorgt er ook voor dat het kammechanisme soepeler draait, waardoor het hele mechanisme door vermoeidheid wordt beschadigd.
Bovendien kan deze luchtveer ook worden gebruikt in industriële apparatuur zoals trillende verpakkingsmachines, hopperdozen, compressoren, commerciële wasmachines, consoles, trillende schermen,met een vermogen van niet meer dan 50 kW, besturingspanelen, buizencrawlers, swashplate motoren, enz. .

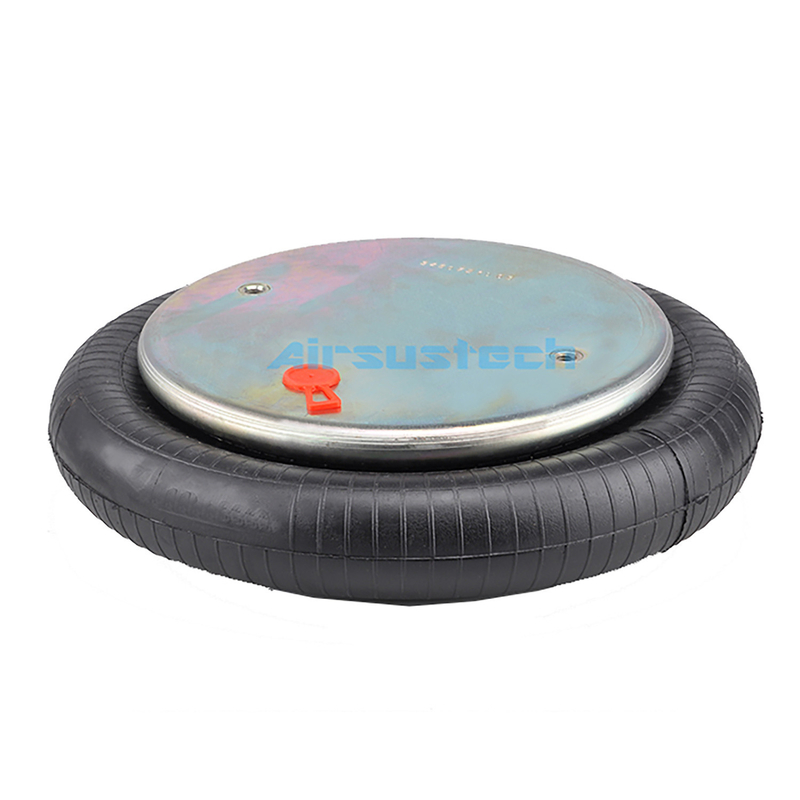

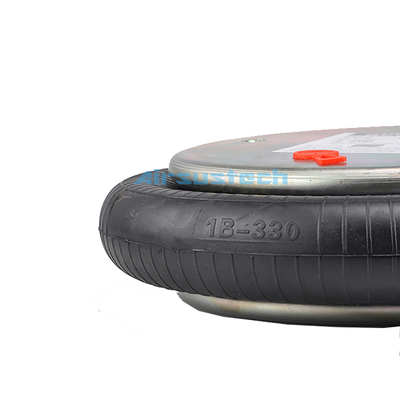

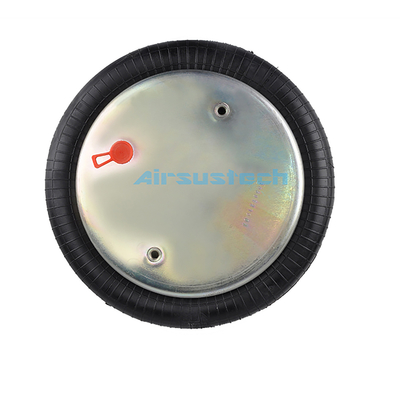

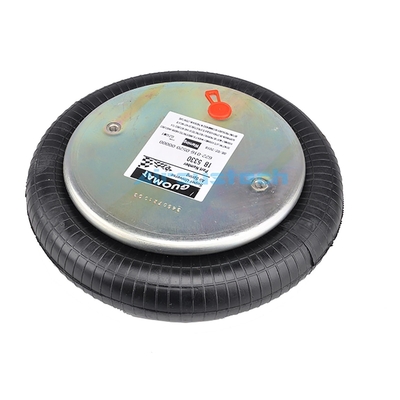

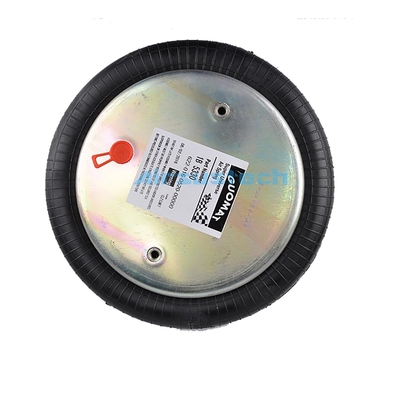

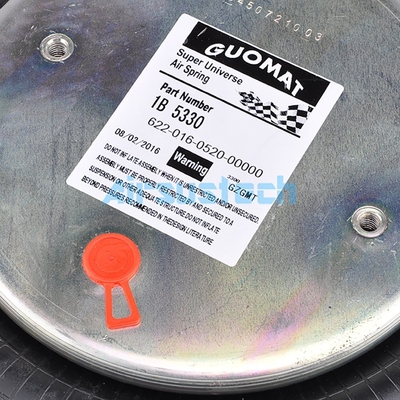

De beschreven afbeelding van 1B5330 luchtveer/schokdempers/luchtveringveer
