Grote grootte Air Spring Bellows Fabrikanten 420mm Single Vibration Industrial Airbags

Grote grootte Air Spring Bellows Fabrikanten 420mm Single Vibration Industrial Airbags

Productbeschrijving

Technische gegevens van de luchtverbindingsophanging

Natuurlijke buitendiameter: 420 mm
De diameter van het deksel: 289 mm
Ontwerphoogte: 150 mm
Specificatie van het luchtgat: G1/4
Aantal draadgaten: 4 stuks
Specificatie van het draadgaten gat: M10
Centrale afstand tussen de draadgaten: 159 mm

Verwikkelingen: 1

Hoe de juiste luchtveer schokdemper voor industriële apparatuur te kiezen

1. Bepaal de basisparameters

• Beperkingen van de belasting

1. Bereken het totale gewicht van de apparatuur (met inbegrip van statische en dynamische belastingen) om ervoor te zorgen dat de draagkracht van de luchtveer overeenkomt.
2. Er moet rekening worden gehouden met de belastingverdeling (bijv. bij het ondersteunen van meerdere punten moet de belasting gelijkmatig worden verdeeld).
3. Bewaar een veiligheidsmarge van 10% tot 20% om overbelasting te voorkomen.

• Verplichtingen inzake slagkracht

1. Bepaal het verticale verplaatsingsbereik van de apparatuur tijdens de werking (bijv. hef- en trillingsamplitude) en kies een model met een slagkracht die groter is dan de maximale verplaatsing.

• Groottebeperkingen

1. De installatieruimte (hoogte, diameter) moet worden gemeten om ervoor te zorgen dat de luchtveer fysiek past en ruimte laat voor op- en afzetting.

2. Werkomgeving analyseren

• Temperatuurbereik

Bij hoge temperatuuromgevingen (bijv. metallurgische apparatuur) zijn warmtebestendige materialen nodig (bijv. fluorrubberdichtingen); bij lage temperatuuromgevingen (bijv.koelbewaring) vereisen een ontwerpprofiel.

• Korrosieve werking

Kies voor ruiten van roestvrij staal of corrosiebestendige coatings voor chemische of mariene omgevingen.

• Schoonheid

De voedingsmiddelen- en farmaceutische industrie vereist FDA-gecertificeerde materialen om besmetting te voorkomen.

3Duidelijke prestatievereisten

• Schokabsorptie-effect

Voor hoogfrequente trillingen (zoals stampmachines) moeten modellen met lage natuurlijke frequenties (zoals 1~3Hz) worden gekozen; laagfrequente trillingen (zoals grote ventilatoren) vereisen een hogere demping.

• Stabiliteit

Precisieapparatuur (zoals optische instrumenten) moet worden uitgerust met een hoogteventil om de vlakheid te behouden.

• Reactiesnelheid

Apparatuur met snelle dynamische belastingveranderingen (zoals robotarm) vereist een snel reageerende airbagontwerp.

4Kies het type luchtveer.

• Koelluchtveer

Voordelen: grote slag, hoge belasting, geschikt voor zware apparatuur (zoals spuitgietmachines).

Nadelen: slechte laterale stabiliteit, vereist een geleidingsmechanisme.

• luchtveer met membraan

Voordelen: compact, snel reageren, geschikt voor ruimtebeperkte of precisieapparatuur (zoals halfgeleidermachines).

Nadelen: kleine slag.

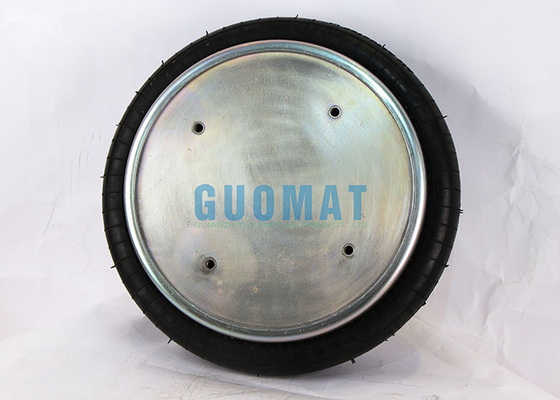

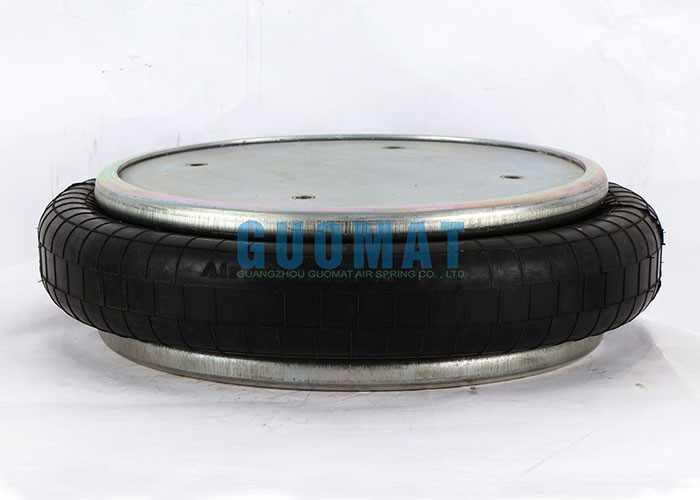

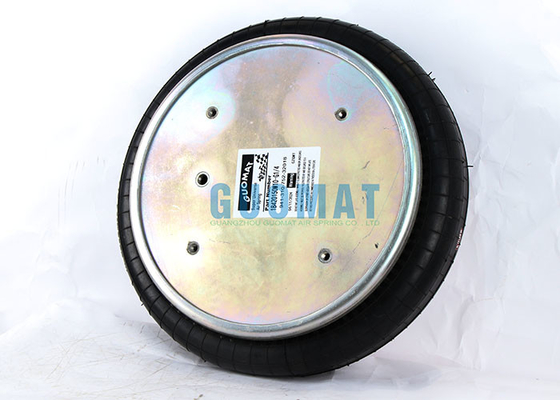

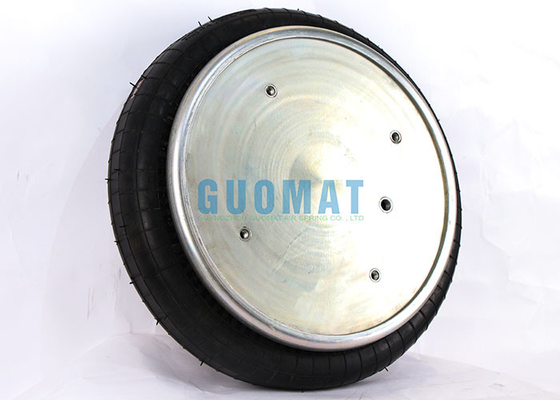

Productfoto
