Rubber Air Bellows Navigator WBE 200-E1 Weforma Gecrimpde Verwikkelde Luchtbronnen

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	1B7070

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6 stuks
Prijs:	$49.9-59.9/pc
Verpakking Details:	krachtige kartonnen doos of als klanten nodig hebben
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Naam van het product:	De luchtlente/Luchtkussen/Luchtopschorting	Garantie:	1 jaar
Materiaal:	Rubber + staal	Verpakking:	Bruin karton
Contitech:	FS70-7	Feniks:	SP 1 B 05
Festo:	Eb-165-65	Luchtgat:	G1/4

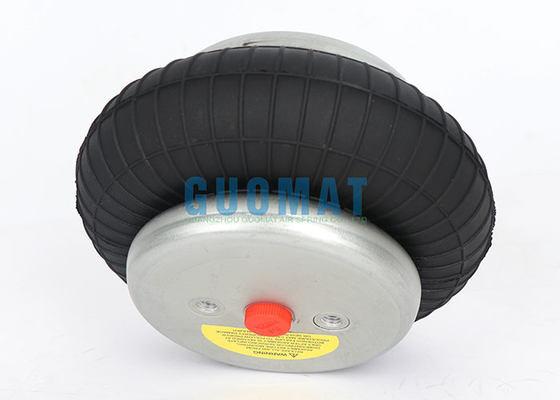

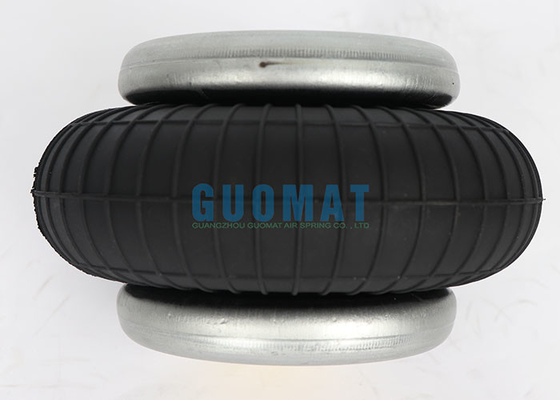

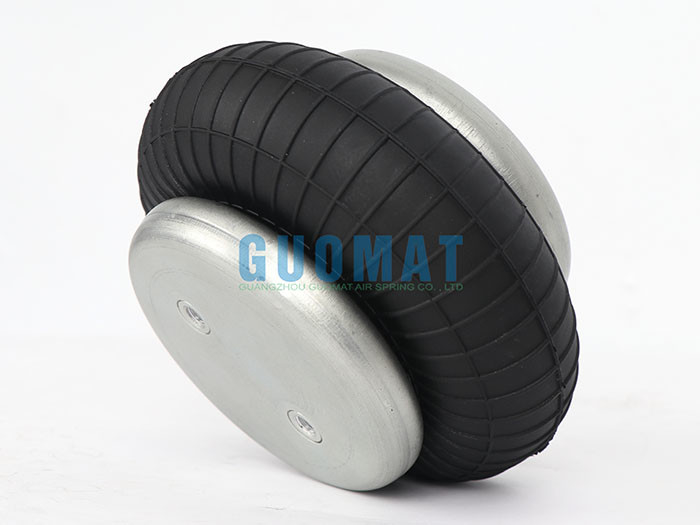

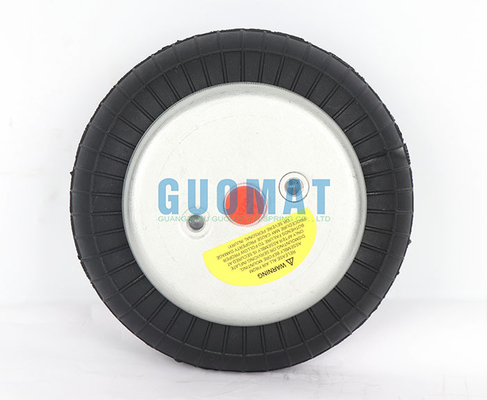

Rubber Air Bellows Navigator WBE 200-E1 Weforma Crimped Convoluted Air Springs

Productgegevens

GUOMAT-nummer: 1B7070

Naam: industriële luchtveer met een enkelvoudige wikkeling

Garantie: 1 jaar

Materiaal: rubberen balsen en stalen dekselplaat

Certificering: ISO/TS16949:2009

Verpakking: Bruin karton met (luchtveer), volgens de eisen van de klant verpakt

Toepassingsgebied: schokdemper van industriële apparatuur

Betaling: T/T, PayPal, Western Union

Verzending: per schip, per lucht, per zee, per vrachtwagen of per express

1B7070 Rubber Air Bellows Technische gegevens

De diameter van de bovenste dekselplaat: 105 mm
Luchtgat: G1/4
Gedrukt gat van bovenste dekselplaat: 2XM8X1.25
Centrale afstand tussen de draadgaten: 44,5 mm
Centrale afstand van het gegraven gat naar het luchtgat: 22,25 mm
Onderste dekselplaat: 105 mm
Geaffineerd gat van de onderkant van de dekselplaat: 2XM8X1.25
Centrale afstand tussen de draadgaten: 44,5 mm
Natuurlijke buitendiameter: 150 mm
Maximale buitendiameter: 165 mm
Minimale compressiehoogte: 50 mm
Maximale hoogte: 115 mm
Gewicht: 65 mm

GUOMAT 1B7070 kan de volgende fabrikantennummers vervangen:

ContiTech FS70-7

ContiTech FS 70-7

ContiTech FS70-7 CI

ContiTech FS 70-7 CI

ContiTech FS70-7 CI G1/4

ContiTech FS 70-7 CI G1/4

Phoenix SP1B05

Phoenix SP 1 B 05

Bosch 822419002

Festo EB-165-65.

Weforma WBE 200- E1

Weforna Air Spring

WBE 200

WBE 200-E1 G1/4

WBE 200-E3 1/4NPT

Trillingsisolatie - dynamische kenmerkende waarden

Ontwerphoogte

Aanbevolen 90mm,minimum 70mm

Druk	bar	3	4	5	6	7	8	Vol V (I)
Kracht (belasting)	KN:	2.7	3.7	4.7	5.7	6.6	7.7	0.9
Voorjaar C	N/cm	1040	1270	1530	1770	2060	2325
Natuurlijke frequentie f0	Hz	3.1	2.9	2.9	2.8	2.8	2.7

Pneumatische toepassing - statische kenmerkende waarden

Kracht F (kN)

Druk P	bar	3	4	5	6	7	8	Vol V (I)
Hoogte H (mm)	100	2.2	3.1	4.0	4.8	5.7	6.6	1.0
	90	2.7	3.6	4.6	5.6	6.5	7.5	0.9
	80	3.1	4.1	5.1	6.2	7.3	8.3	0.8
	70	3.4	4.5	5.6	6.7	7.9	9.0	0.7
	60	3.6	4.8	6.0	7.2	8.4	9.5	0.6
