W01-M58-6136 Firestone drievoudige ingewikkelde rubberluchtveerstijl 33 Bellow airbag

Productdetails:

Place of Origin:	GuangDong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Model Number:	3B6136

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	6PCS
Prijs:	$69.9-79.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Levertijd:	2-8 werkdagen
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	1000pcs/week

Contact

Gedetailleerde productomschrijving

Posten:	Industriële luchtveerzakken	Material:	Rubber + Steel
Warranty:	12 months	Operation:	Gas-filled
Packing Size:	242424cm	OEM:	Firestone W01-M58-6136
Blind Nuts:	1/4 BSP	Type:	met een diameter van niet meer dan 20 mm
Markeren:	Stijl 33 Bellow Airbag , Firestone Triple Convoluted Rubber Air Spring , W01-M58-6136 Luchtveer van rubber

W01-M58-6136 Firestone Triple Convoluted Rubber Air Spring Style 33 Bellow Air Bag

Quack Detail

GUOMAT-nummer: 3B6136

Cross Firestone nummer: W01-M58-6136

Cross Firestone nummer: W01 M58 6136

Cross Firestone nummer: W01M586136

Cross Firestone stijl: stijl 33

3B6136 Technische gegevens voor ingewikkelde luchtveer

De maximale hoogte is 508 mm.
De minimale hoogte is 114 mm.
De ontwerphoogte is 375 mm.
De diameter van de bovenste en de onderste dekking is 287 mm
De bovenkop heeft vier M8X1.25 blinde moeren
De middelste afstand tussen de blinde moeren van het bovenste deksel is 159 mm
De bovenkop heeft ook een luchtgat, de specificatie is 1/4BSP
De middelste afstand tussen de blinde moeren van de bovenste dekking en het luchtgat is 79mm
De onderkant heeft vier M8X1.25 blinde moeren
De middelste afstand tussen de blinde moeren van de onderkant dekking is 159mm
Bij luchtdruk van 7 bar is de maximale buitendiameter 386 mm

Krachttafel

Verzamelhoogte (mm)	Volume@7BAR (cu cm)	EFF-gebied@7 BAR (cm2)	kN Kracht
Verzamelhoogte (mm)	Volume@7BAR (cu cm)	EFF-gebied@7 BAR (cm2)	@ 3 BAR	@ 3 BAR	@ 3 BAR	@ 3 BAR	@ 3 BAR
420	31923	492	12.82	18.18	23.24	29.16	34.43
380	29684	565	15.48	21.47	27.24	33.69	39.51
340	27147	623	17.53	24.08	30.38	37.29	43.60
300	24321	676	19.30	26.37	33.16	40.53	47.32
260	21367	727	20.90	28.46	35.74	43.60	50.87
220	18224	773	22.32	30.31	38.06	46.41	54.12
180	14802	815	23.58	31.93	40.12	48.91	57.03
140	11225	864	25.14	33.87	42.56	51.89	60.49

Specifieke toepassingen van rubberluchtveren in spanningsapparaten

(1) Drijvende steun van spanningsrollers
Functie:De rubberen luchtveer ondersteunt de spanningsrol (zoals een drijvende rol of een danserrol) en past een omgekeerde kracht toe door luchtdrukregulatie om de spanning van het web in evenwicht te brengen.

Dynamische reactie: wanneer de snelheid of spanning van het web fluctueert, past de luchtveer de luchtdruk snel aan om de positie van de rol stabiel te houden en plotselinge veranderingen in spanning te voorkomen.

(2) Gesloten spanningsregelsysteem
Sensorfeedback: in combinatie met een spanningssensor of positie-sensor wordt de spanning van het web in realtime gemonitord.en de luchtdruk van de luchtveer wordt door de PLC gecontroleerd om een gesloten lusregulatie te bereiken.

Meerstapsregeling: Luchtveren worden onafhankelijk gebruikt bij het losmaken, het traceren, het wikkelen en andere werkplekken om aan de verschillende spanningsvereisten te voldoen.

(3) Trillingen en inslagopname
Schokabsorptie: wanneer het web met hoge snelheid loopt, kan er laterale trillingen of een onmiddellijke inslag optreden.De dempende eigenschappen van de luchtveer kunnen effectief trillingen onderdrukken en de apparatuur beschermen.

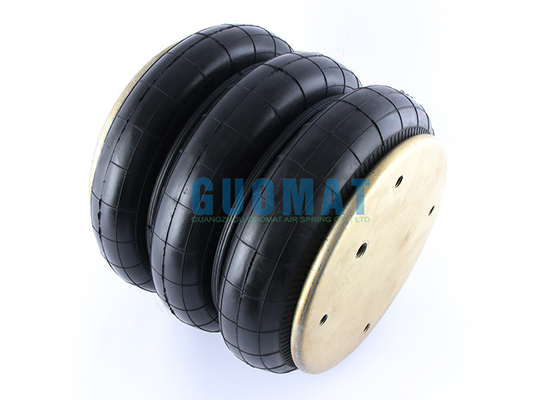

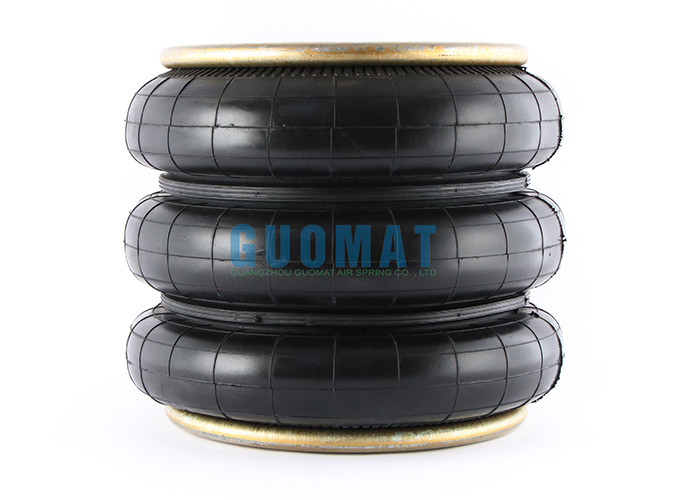

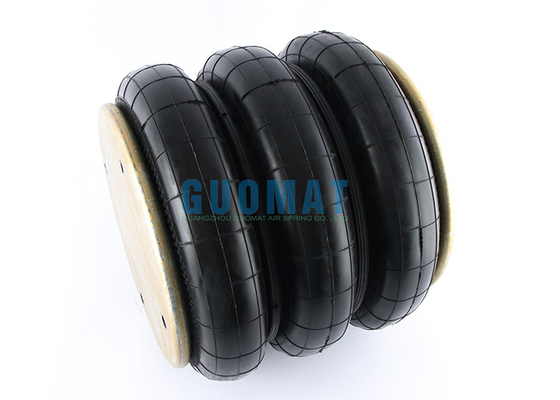

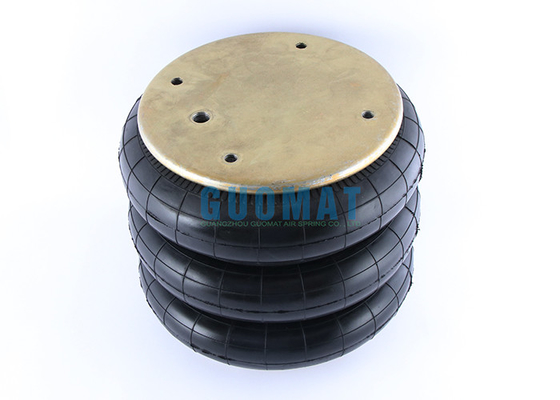

GUOMAT Productfoto

W01-M58-6136 Firestone drievoudige ingewikkelde rubberluchtveerstijl 33 Bellow airbag 0
