4 1/2 "x1 Aluminium dekking Air Spring FS 44-5 Contitech Rubber Air Actuator Industriële airbags

4 1/2 "x1 Aluminium dekking Air Spring FS 44-5 Contitech Rubber Air Actuator Industriële airbags

Productbeschrijving

Vervaardiger: GUOMAT

Deel nr.: 1B4.5X1P

Contitech onderdeelnummer: FS44-5

Contitech onderdeelnummer: FS 44-5

Contitech onderdeelnummer: FS44-5 DI

Contitech onderdeelnummer: FS 44-5 DI

Contitech onderdeelnummer: FS44-5 DI G3/8

Contitech onderdeelnummer: FS 44-5 DI G3/8

Contitech onderdeelnummer: FS44-5 DI G3/8 M6

Contitech onderdeelnummer: FS 44-5 DI G3/8 M6

Firestone onderdeelnummer: W01-R58-4050

Firestone onderdeelnummer: W01 R58 4050

Firestone onderdeelnummer: W01R584050

Technische gegevens

De bovenste en onderste deksels van de GUOMAT 1B4.5X1P luchtveer hebben een diameter van 110 mm, drie M6 draadgaten, de middelste afstand tussen de draadgaten is 93 mm, het luchtgat is G3/8,gelegen in het midden van de bovenkopDe maximale buitendiameter van de luchtveer is 125 mm, de maximale hoogte is 90 mm, de minimale hoogte is 50 mm en de gecomprimeerde hoogte is 40 mm.

Pneumatische toepassing statische kenmerkende waarden

Kracht F (kN)

Hoe u de juiste luchtbron kunt kopen
1. Bepaal het type luchtveer
Luchtveren zijn hoofdzakelijk onderverdeeld in de volgende soorten:
Airbags (zoals airbags die alleen worden gebruikt, geschikt voor ophangsystemen)
Air spring (met metalen omhulsel, gewoonlijk gebruikt in auto's of industriële schokdemper)
Membraanluchtspring (plat ontwerp, gebruikt in ruimtebeperkte scenario's)
Selectievoorstel: Kies het juiste type naargelang de plaats en het doel van de installatie.

2. Sleutelgrootteparameters
Voor de aankoop moeten de volgende afmetingen worden gemeten of bevestigd (eenheden zijn meestal millimeter of inch):

(1) Grootte van de installatie
Inwendige diameter (ID): de diameter van het gat van de bol of de beugel voor de bevestiging van de airbag.

Buitendeurs (OD): de maximale diameter van de airbag na opblazen, zodat deze niet in de omringende onderdelen inbreekt.

Hoogte (vrije hoogte en werkhoogte):

Vrije hoogte: de natuurlijke hoogte wanneer deze niet is opgeblazen.

Werkhoogte: de hoogte van normaal gebruik na opblazen (beïnvloedt de slagkracht en het draagvermogen).

(2) Een beroerte
Het limietbereik van de compressie/uitbreiding van de airbag moet voldoen aan de bewegingsvereisten bij werkelijke toepassingen.

(3) Laadcapaciteit
Selecteer het juiste laadbereik op basis van het gewicht van de uitrusting (bijv. indien een enkele airbag 200 kg moet dragen, selecteer dan een model met een nominale belasting van ≥ 200 kg).

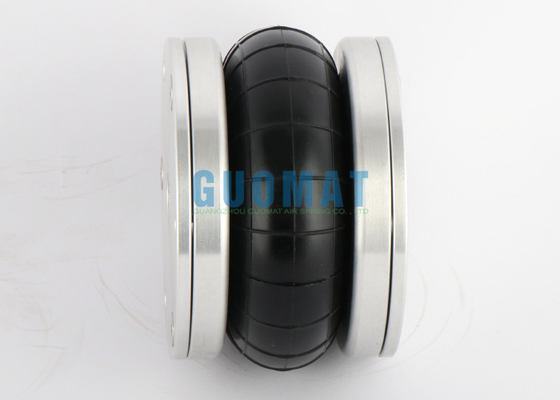

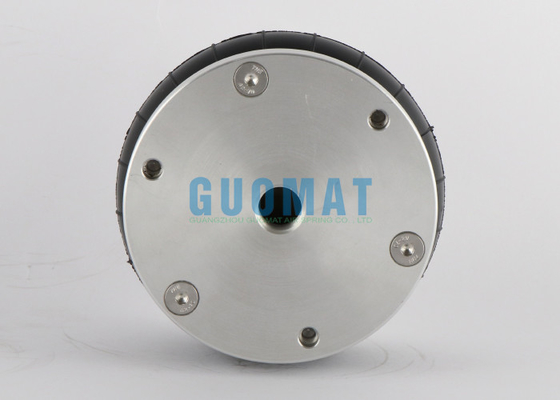

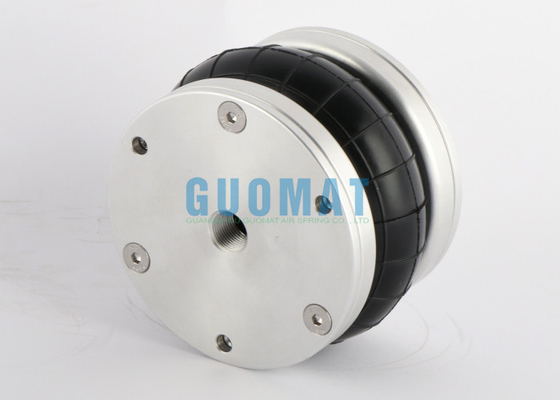

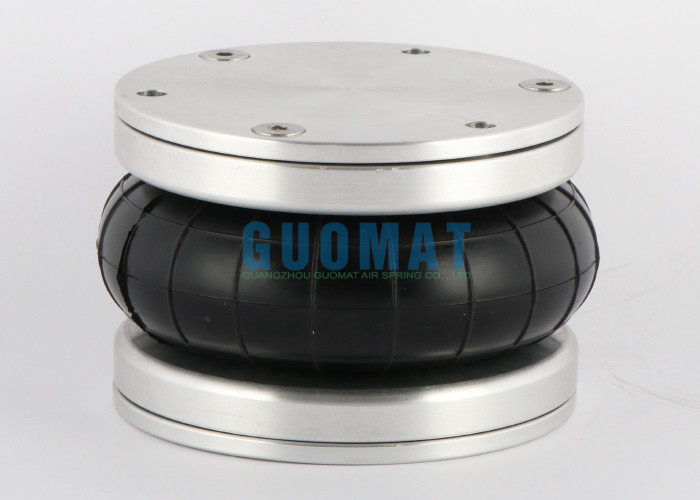

Het echte beeld van GUOMAT 1B4.5X1P Single Air Spring
