Contitech Rubber Air Spring FD 40-10 Dubbele opgerolde industriële airbag ophanging kit
Productbeschrijving
| Posten |
Waarde |
| Deel nr. |
2B4060 |
| Type |
Rubberen luchtveer |
| Garantie |
12 maanden |
| Kleur |
Zwart |
| Plaats van oorsprong |
Guangzhou, China |
| Certificering |
ISO/TS16949:2009 |
| Materiaal |
Rubber+Staal |
| Verpakking |
Neutrale verpakking |
| MOQ |
1 stuks |
| Kwaliteit |
Hoogwaardig |
| Toepassing |
Industriële machinesystemen |
Kruisverwijzingnummer
Contitech onderdeelnummer: FD40-10
Contitech onderdeelnummer: FD 40-10
Contitech onderdeelnummer: FD40-10 CI
Contitech onderdeelnummer: FD 40-10 CI
Contitech onderdeelnummer: FD40-10 CI G1/8
Contitech onderdeelnummer: FD 40-10 CI G1/8
Contitech onderdeelnummer: FD40-10 CI G1/8 M8
Contitech onderdeelnummer: FD 40-10 CI G1/8 M8
GUOMAT 2B4060 Technische gegevens voor dubbele luchtveer
❶Afdekkingsplaat
De bovenste dekplaat heeft een diameter van 90 mm.
Onderste dekselplaat: 90 mm
❷Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat: G1/8
❸Noot / Blind Noot
Top cover plaat schroef (noot) tand: 1 stuk M8X1.25
Centrale afstand tussen schroef en luchtgat: 20 mm
Onderafdekkingsplaat schroef (noot) tand: 2 stuks M8X1.25
Schroefcentrum Afstand van de onderkant van de dekselplaat: 20 mm
❹Gummibellen
Rubber Bellows MAX Diameter: 145 mm
Rubber Bellows Natuurlijke diameter: 125 mm
De werkstrek: MAX 170 mm tot MIN 70 mm
Maximale hoogte: 170 mm
Minimumhoogte: 70 mmx
Ontwerphoogte: 145 mm
Compressiehoogte: 100 mm
❺Bufferblok / Bufferblok
Zonder bumperblok
❻Gordelhoop / Gordelring
Zonder Girdle Hoop
Pneumatische toepassing Statische kenmerken
Kracht F (kN)
| Druk P |
Bar |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V (I) |
| hoogte H (mm) |
160 |
1.12 |
1.55 |
2 |
2.4 |
2.8 |
3.2 |
1.2 |
| 140 |
1.6 |
2.17 |
2.8 |
3.3 |
3.9 |
4.5 |
1.1 |
| 120 |
2 |
2.65 |
3.4 |
4.1 |
4.8 |
5.5 |
0.9 |
| 100 |
2.3 |
3.1 |
4 |
4.8 |
5.6 |
6.4 |
0.7 |
| 80 |
2.6 |
3.5 |
4.47 |
5.4 |
6.26 |
7.1 |
0.6 |
Veelgestelde vragen
1Hoe lang is de garantieperiode van de producten van uw bedrijf?
Voor exportproducten bedraagt de garantieperiode 12 maanden vanaf de verzenddatum.
2Ik kan het product niet vinden dat ik wil op uw website. Kunt u het product leveren dat ik nodig heb?
Natuurlijk moet u het model of gegevens van het product te verstrekken
3Kan ik een monster bestellen?
Welkom bij het plaatsen van een monster bestelling. We verzenden het voor u via internationale express zoals FedEx, DHL, UPS, etc. Het duurt meestal 3-7 werkdagen om te arriveren.Maar we rekenen alle kosten in verband met het monsterWe zullen de kosten van het monster terugbetalen na ontvangst van de bestelling van de klant.

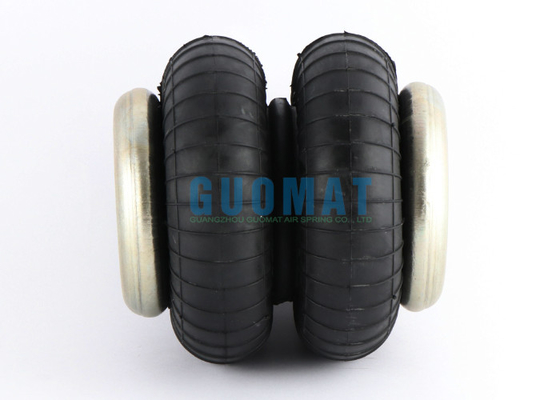

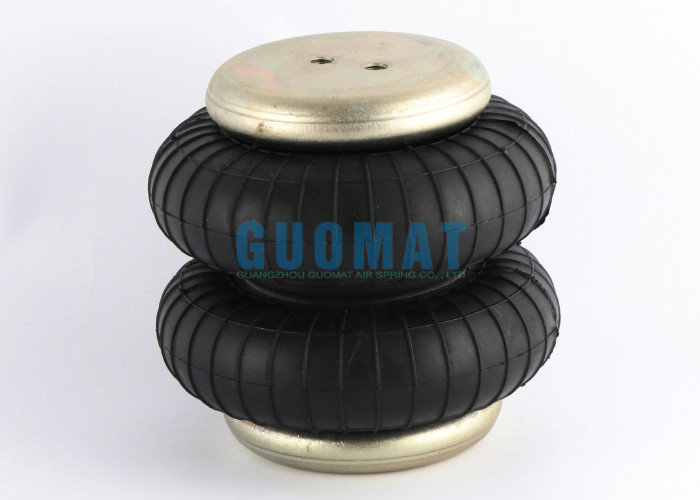

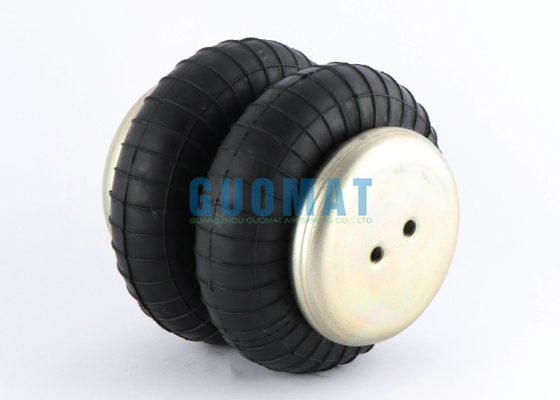

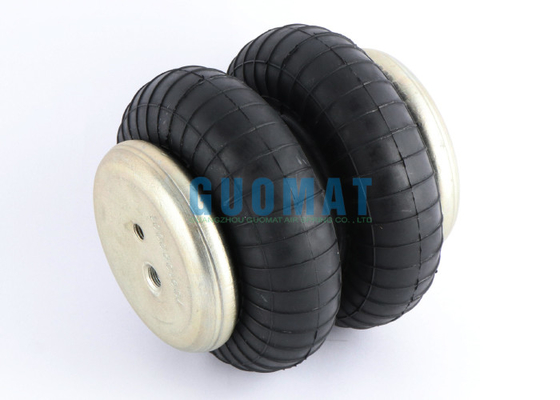

Het werkelijke beeld
