1B5-520 Eenvoudig geconvolueerd rubberen luchtbellow 579-912-52 Transportbandapparatuur Luchtveer

1B5-520 Eenvoudig geconvolueerd rubberen luchtbellow 579-912-52 Transportbandapparatuur Luchtveer

Productinformatie

GUOMAT Nummer 1B5520

Goodyear nummer 1B 5-520

Goodyear nummer 1B5 520

Goodyear nummer 579-912-520

Goodyear nummer 579 912 520

Goodyear nummer 579912520

Enidine Inc. YI-1B5-520

Enidin Inc. YI 1B5 520

Enidin Inc. YI1B5520

Technische gegevens

Bovenbedekkingsplaat

De bovenste dekplaat heeft een diameter van 3,4'

Airfitting: 1/4" of 3/4"

met draad3/8'-16 UNC-2BX5/8' diep

Centrale afstand tussen de draadgaten: 1,75'

Onderste dekselplaat

De onderkant van de dekselplaat heeft een diameter van 3,4'

Gedrukt gat: 3/8'-16 UNC-2BX5/8' diep

Centrale afstand tussen de draadgaten: 1,75'

Gummibellen

De rubberen balsen hebben een maximale buitendiameter van 6,5"

Maximale hoogte: 5,8'

Min hoogte: 1,8'

Gecomprimeerde hoogte: 4'

Beperkingen van de belasting (ISOLATOR): 190-1500 lb

Ontwerphoogtebereik(ISOLATOR): 3,5-5,0 in

Gebruikbare slagkracht (ACTUATOR): 3,0 in

Verzamelgewicht: 1,4 lb

Kracht tot compressie bij 0 PSIG (APPROS): 40 lb

Nominale vrije staande hoogte bij 0 PSIG: 4,3 in

Toepassing van industriële luchtbronnen in transportbandapparatuur

Toepassingsscenario's:
Vervoerbandapparatuur trilt vaak als gevolg van materialeninslag, motortrillingen of mechanische transmissie tijdens het gebruik, met name in snelle, zware of langeafstandsvervoeringen.

Oplossing: installeer luchtveren op ondersteuningspunten van de apparatuur (zoals aandrijvingsinrichtingen, beugels of frames) om trillingen te absorberen door gebruik te maken van hun compressie- en dempingskenmerken.

Effect: Vermindert de structurele vermoeidheid van de apparatuur, vermindert het geluid en beschermt belangrijke componenten zoals transportbanden en lagers.

Typische toepassingsgevallen

Vervoerbanden voor lange afstanden in mijnen:
Bij de aandrijfrol en de omleidingsrol worden luchtveren gebruikt om de slagkracht tijdens start-stop te verminderen en te voorkomen dat de riem scheurt.

Automatische opslag- en sorteringslijnen:
De hoogte van de transportband wordt door middel van luchtveren aangepast aan de behoeften van de verschillende sorteerstations.

met een vermogen van meer dan 50 W
Dynamisch balanceren van de belasting om structurele vervorming te voorkomen als gevolg van ongelijke materiaalverdeling.

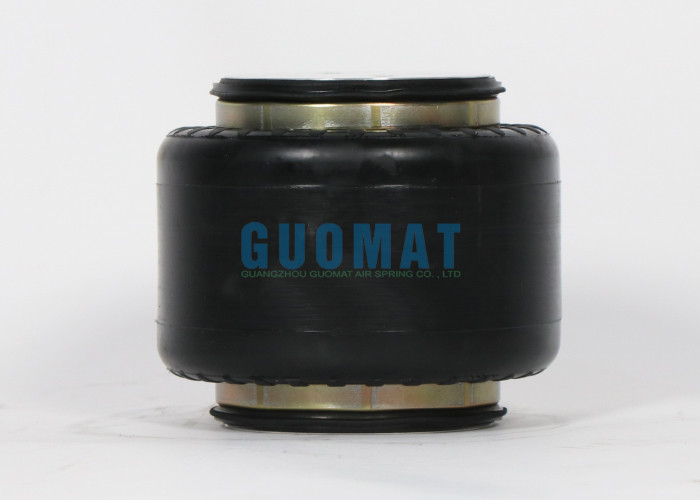

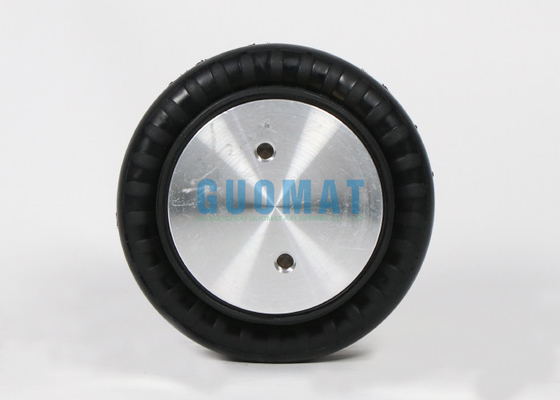

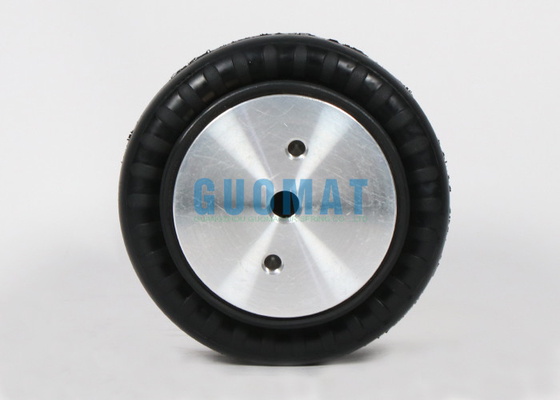

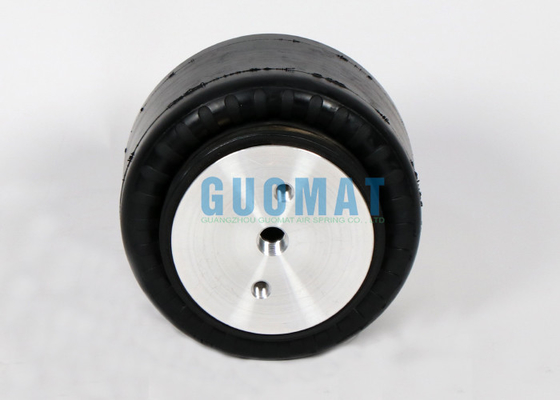

Foto's van producten
