FD 614-26 Contitech Flange Air Spring 14"1/2x2 Rubber Air Bellow voor kartonmachine

FD 614-26 Contitech Flens Luchtveer 14"1/2x2 Rubber Luchtbalg Voor Kartonmaakmachine

Productinformatie

Merk: GUOMAT

Artikelnaam: GUOMAT Dubbel Convolute Luchtveer

Modelnummer: 14.5X2

Garantie: 1 jaar

Materiaal: Rubber + Aluminium

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 stuks

Verpakking: Kartonnen verpakking

OEM-nummers

Technische gegevens

Ontwerphoogte: 250 mm
Maximale hoogte: 340 mm
Minimale hoogte: 75 mm
Diameter afdekking: 310 mm
Schroefdraad: M10
Hart-op-hart afstand tussen schroefdraden: 282,5 mm
Maximale buitendiameter: 400 mm

Flens Luchtveren worden gebruikt in Kartonmaakmachines

1. Belangrijkste toepassingsscenario's

(1) Stansunit
Functie: Er worden sterke impact en trillingen gegenereerd bij het stansen van karton.

Toepassing: Flens luchtveren worden onder de stansvorm geïnstalleerd als een bufferelement om de impactkracht te absorberen, trillingen van de apparatuur te verminderen en precisiegereedschap en lagers te beschermen.

Voordelen: In vergelijking met metalen veren is de demping van luchtveren instelbaar en kan deze voldoen aan de stansvereisten van karton van verschillende diktes.

(2) Voedings- en transportsysteem
Functie: Bij het voeden van papier met hoge snelheid is het noodzakelijk om het karton soepel te transporteren om vastlopen of verkeerde uitlijning te voorkomen.

Toepassing: Flens luchtveren worden gebruikt om transportbanden of rolbeugels te ondersteunen, de hoogte aan te passen via luchtdruk, mechanische toleranties te compenseren en een soepel transport van karton te garanderen.

Voordelen: Snelle dynamische respons en vermindering van kartonafwijking veroorzaakt door trillingen.

(3) Vouw- en lijmunit
Functie: Het vouwmechanisme moet de druk nauwkeurig regelen om het pletten van karton te voorkomen.

Toepassing: Luchtveren bieden een controleerbare steunkracht, balanceren de druk van de vouwarm en passen zich aan verschillende kartondiktes aan (zoals golfkarton of karton).

Voordelen: Instelbare luchtdruk om overmatige schade aan materialen te voorkomen.

(4) Stapelaar
Functie: Afgewerkte kartonnen moeten langzaam worden neergelaten en schokbestendig zijn bij het stapelen.

Toepassing: Flens luchtveren worden onder het stapelplatform geïnstalleerd om de impact van vallende kartonnen te absorberen, ruis en structurele vermoeidheid te verminderen.

Voordelen: Verleng de levensduur van de apparatuur en verlaag de onderhoudskosten.

2. Voordelen van flens luchtveren
Nauwkeurige hoogtecontrole: Door aanpassing van de luchtdruk kan deze zich aanpassen aan verschillende kartondiktes of procesvereisten.

Schokabsorptie en ruisonderdrukking: Verminder trillingen tijdens snelle werking en verbeter de stabiliteit van de apparatuur (vooral belangrijk voor zeer nauwkeurige stansmachines).

Lange levensduur: Geen problemen met metaalmoeheid, slijtage- en corrosiebestendigheid, geschikt voor vochtige of stoffige omgevingen in kartonfabrieken.

Eenvoudig onderhoud: Modulair ontwerp, eenvoudige vervanging en minder uitvaltijd.

3. Selectie aanbevelingen
Belastingsvereisten: Selecteer de veerkracht op basis van de statische/dynamische belasting van het steunonderdeel (kartongewicht + mechanische traagheidskracht moet in overweging worden genomen).

Installatieruimte: Het flensontwerp is geschikt voor compacte ruimtes en de boutgatafstand en slag moeten worden bevestigd om overeen te komen met de structuur van de apparatuur.

Omgevingsaanpassing: Als de omgeving stoffig is, wordt aanbevolen om een stofkapmodel te selecteren (zoals rubberen balgbescherming).

4. Typische gevallen
Golfkartonproductielijn: Gebruik luchtveren in stansmachines en stapelaars om de impact van trillingen op de nauwkeurigheid van de afdrukregistratie te verminderen.

Stansmachine: Gebruik flens luchtveren om het gereedschapsplatform te ondersteunen om de snijconsistentie te verbeteren.

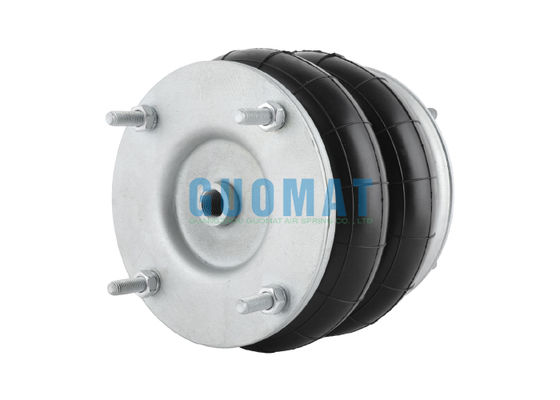

Afbeelding voor 14.5X2 Flens Luchtveer
