FD120-17 Contitech Luchtveer Bball W01-M58-6353 Firestone Industriële Luchtveer

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	2B120-17

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	6PCS
Prijs:	$59.9-69.9/pc
Verpakking Details:	Krachtige kartonnen doos of zoals de klant nodig heeft
Levertijd:	2-8 werkdagen
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Product name:	Dubbele ingewikkelde luchtveer	Veermateriaal:	Rubber
Type:	Gevuld met gas	Verpakking:	Neutrale verpakking
Firestone:	W01-M58-6353	Contitech:	F-D 120-17
Airkraft:	2B-181/13054	Kleur:	Zwart
Markeren:	De de Luchtlente van FD120-17 Contitech , Contitech Air Spring Bball

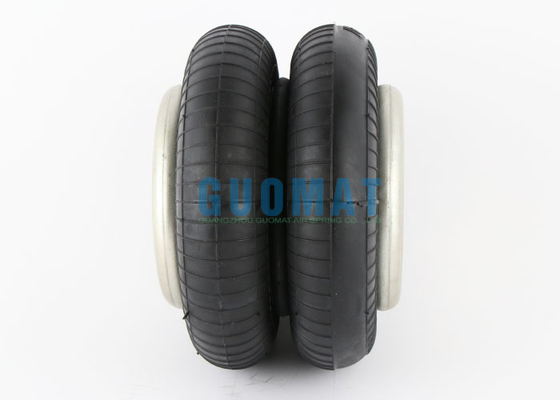

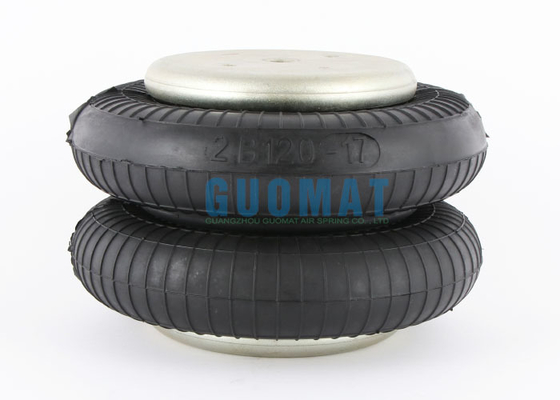

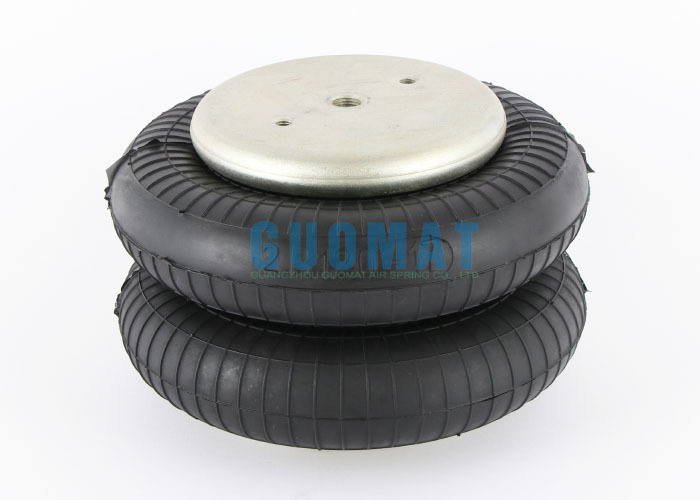

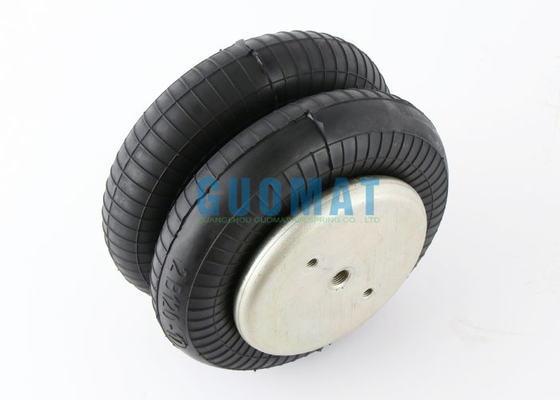

FD120-17 Contitech Air Spring Bball W01-M58-6353 Firestone Industrial Air Spring

Productbeschrijving

Naam van het product: industriële luchtveer

Merk: GUOMAT

Model nr.: 2B120-17

Verwikkelingen: 2

Kleur: Zwart

Garantie: 1 jaar

Materiaal: Rubber en staal

Gerelateerde OE-nummers

Contitech	FD 120-17	Contitech	FD120-17
Firestone	W01-M58-6353	Firestone	Stijl 26
Airkraft	113054	Airkraft	2B-181

W01M586353,W01 M58 6353,W01-M58-6353,WO1M586353,WO1 M58 6353,WO1 M58 6353

FD120-17,FD 120-17, FD120 17, FD12017, FD120-17 CI G1/4,113054,2B-181

Technische parameters van het product

De bovenste dekplaat heeft een diameter van 132 mm.

Onderdekselplaat Diameter: 135 mm

Geraamde gatenCentrale afstand: 70 mm

Afstand gasgat tussen moeren:35 mm

Gasgattype:G1/4

Gewerkt gat: 2 x M8X1.25

De rubberen balken max. Buitenste diameter: 215 mm

De max.hoogte: 230 mm

Min. hoogte: 75 mm

De slag: 155 mm

Firestone Style Nummer: Style 26

Verzamelnummer: W01-M58-6353 / W01 M58 6353 / W01M586353

Blinde noten, 1/4 BSP

Verzamelnummer: W01-M58-6387 / W01 M58 6387 / W01M586387

Blinde noten,3/4BSP

Verzamelnummer: W01-M58-6988 / W01 M58 6988 / W01M586988

Tegenverzinken stalen kralen ringen 40 mm bouten, moeren, wasmachines

Verzamelnummer: W01-358-0142 / W01 358 0142 / W013580142

Alleen rubberen balken

Dynamische kenmerken bij ontwerphoogte 205 mm
(Slechts vereist voor het ontwerp van een airmount-isolator)

Gewichtsdruk (bar)	Beperking van het vermogen	Vloervermogen ((kN/m)	Natuurlijke frequentie Hz
3	3.74	59	1.99
4	5.15	76	1.92
5	6.52	93	1.88
6	8.03	109	1.83
7	9.41	124	1.81

Krachttafel

Verzamelhoogte (mm)	Volume@7bar (cu cm)	EFF-oppervlakte @7 Bar ((cm/m2)	kN Kracht
Verzamelhoogte (mm)	Volume@7bar (cu cm)	EFF-oppervlakte @7 Bar ((cm/m2)	@3BAR	@4BAR	@5BAR	@6BAR	@7BAR
220	4202	118	3.19	4.44	5.66	7.06	8.29
200	3918	139	3.90	5.35	6.75	8.32	9.73
180	3594	157	4.51	6.12	7.70	9.43	11.00
160	3233	174	5.08	6.82	8.57	10.46	12.20
140	2840	191	5.60	7.48	9.40	11.46	13.35
120	2434	206	6.05	8.09	10.16	12.36	14.38
100	2007	8.63	6.42	8.63	10.81	13.11	15.25
80	1564	228	6.76	9.08	11.34	13.72	15.94
