16'X2 Dubbel Gevouwen Rubber Bellow W01-R58-4023 Firestone Air Spring Actuator

16'X2 Dubbel Gevouwen Rubber Bellow W01-R58-4023 Firestone Air Spring Actuator

Productbeschrijving

Merk: GUOMAT

GUOMAT NO.: 16X2

Materiaal: hoogwaardig rubber

Garantie: 12 maanden

Oorsprong: Guangzhou, China
Vorm: verwikkeld type
Type: industriële airbag van rubber

FirestoneBellow nummer: 16X2 / 16'X2

Firestone onderdeelnummer: W01R584023 / W01 R58 4023 / W01-R58-4023

Dunlop Deelnummer: SP1129 /SP 1129

Technische gegevens

De Rubber Bellow natuurlijke buitendiameter: 430mm/17 inch

Nominale diameter: 184 mm/7.2 inch

Verwikkelingen: 2

Minimale hoogte: 77 mm/3 inch


Dubbele luchtbronnen worden gebruikt in drukkerijen

Kerntoepassing: trillingsisolatie en demping
Uitdagingen: Er zijn een groot aantal snel draaiende en wisselende onderdelen (rollers, tandwielen, papierleveringsapparaten, inkt/schuimrollers) in de drukkerij,de uiterlijk overgedragen trillingen (grondtrillingen)Deze trillingen kunnen ernstige kwaliteitsproblemen veroorzaken, zoals "ink bars" (geesten), foutieve registratie, puntvervorming en geesten.
Oplossing: Dubbele luchtveren worden geïnstalleerd in belangrijke onderdelen, zoals drukkerijen, papierleveringsapparaten, papierverzamelaars,en droogtoestellen (meestal onder de basis of het frame van de machine).

Voordelen van de installatie van luchtveren
1- Extremely low natural frequency: het kan effectief middelgrote en hoge frequentie trillingen isoleren en de trillingsenergie die wordt overgedragen aan de drukmachine en het papier aanzienlijk verminderen.
2. Uitstekende dempingskenmerken: De lucht zelf en de interne structuur zorgen voor een goede demping, die de trillingen snel kan verminderen en resonantieversterking kan voorkomen.
3Hooggevoeligheid: Het kan ook reageren op kleine trillingen en isolatie-effecten bieden.
4. Bescherm precisieonderdelen: vermindert de impact van trillingen op lagers, tandwielen, motoren en elektronische componenten, verlengt de levensduur en vermindert onderhoudskosten en stilstand.

Machine-nivellering en hoogtebeheersing
Uitdagingen: drukkerijen (vooral grote meerkleurige machines) hebben extreem hoge eisen aan het installatieniveau.en temperatuursveranderingen kunnen leiden tot lichte vervorming van het machineframe, die van invloed zijn op de paralleliteit van de rollen en de gelijkheid van de drukdruk.
Oplossing: Dubbele luchtveren zijn gewoonlijk uitgerust met hoogtecontroleventielen of elektronische besturingssystemen.

Voordelen:
Automatische/handmatige evenwichtstelling: ongeacht hoe de belasting verandert (papierrolletjes van verschillende gewichten, beweging van de bediener),het systeem kan de druk in de airbag automatisch of handmatig aanpassen om het absolute niveau of de constante hoogte van het machineframe te handhaven.
Compenseren voor de vestiging van de fundering: kan continu compenseren voor lichte veranderingen in de fundering tijdens langdurig gebruik.
Zorg voor parallelisme van de rollen: nauwkeurige vlakheid is de basis voor het garanderen van een gelijkmatige drukdruk tussen de rollen, wat rechtstreeks van invloed is op de drukkwaliteit (uniformiteit van de inktkleur, puntreproductie).

Beheersing van de druk
Uitdaging: De druk tussen de drukcylinders moet nauwkeurig, stabiel en verstelbaar zijn.
Oplossing: In sommige high-end of speciaal ontworpen drukpers worden luchtveren rechtstreeks gebruikt om de dragers van de afdrukcilinder of dekencilinder te ondersteunen.of om het drukmechanisme van de koppeling te bedienen.

Voordelen:
Precies controleerbare druk: door de druk van de airbag aan te passen, kan een zeer fijne, uniforme en stabiele drukdrukcontrole worden bereikt.
Zachte landings-/aflaatdruk: vermindert de impact wanneer de cilinder contact maakt en zich afscheidt, waardoor het cilinderoppervlak en de lagers worden beschermd.
Dynamische compensatie: de druk kan tijdens de werking worden verfijnd om zich aan te passen aan verschillende papierdiktes of drukomstandigheden.

Gereduceerd lawaai
Voordelen: Door de overdracht van innerlijke trillingen van de machine naar de fundering en de omgeving effectief te isoleren,luchtveren verminderen het geluidsniveau van de drukpers aanzienlijk en verbeteren de werkomgeving.
Verminderen van onderhoud en verbeteren van de betrouwbaarheid

Voordelen:
Geen wrijving slijtage: In tegenstelling tot metalen veren of rubberen pads, is er geen metaal-metalen wrijving contact in de luchtveer, en het belangrijkste slijtage deel is de airbag (die meestal een lange levensduur heeft).
Goede vermoeidheidsbestendigheid: Airbags van hoge kwaliteit kunnen miljoenen belastingcycli weerstaan.
Zelfbescherming: zelfs als de airbag per ongeluk scheurt, zal de machine alleen langzaam gaan zitten,die meestal geen catastrofale gevolgen heeft (in vergelijking met het plotselinge falen van de hydraulische steun).
Vereenvoudigd ontwerp: het kan complexe mechanische hefbomen of mechanismen voor het gelijkstellen van verbindingen vervangen.

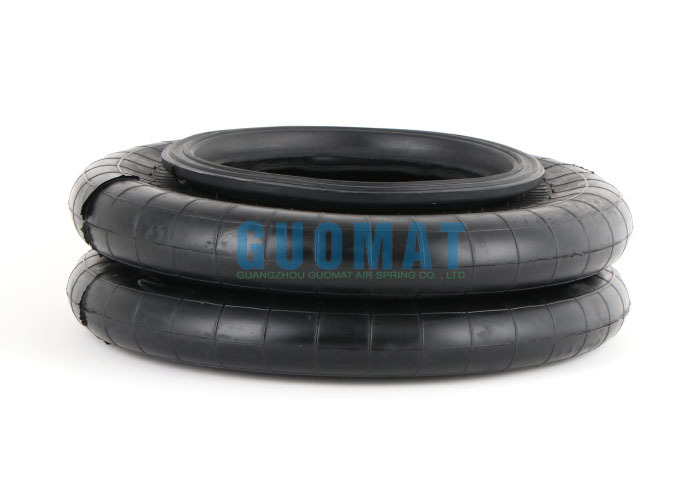

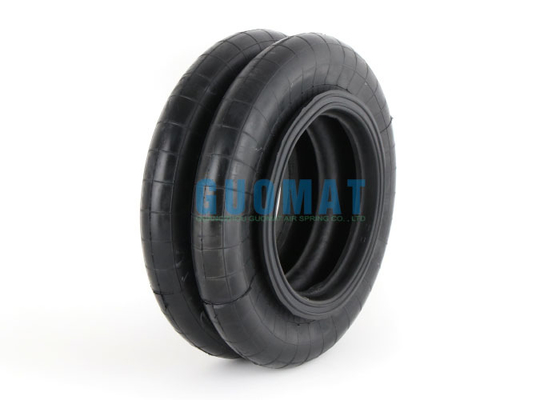

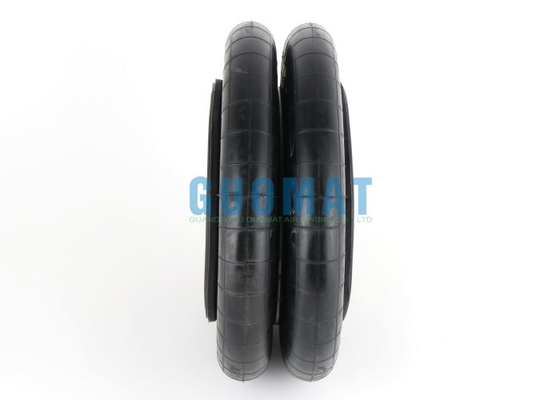

De bijbehorende afbeelding van GUOMAT 16X2 Air Rubber
