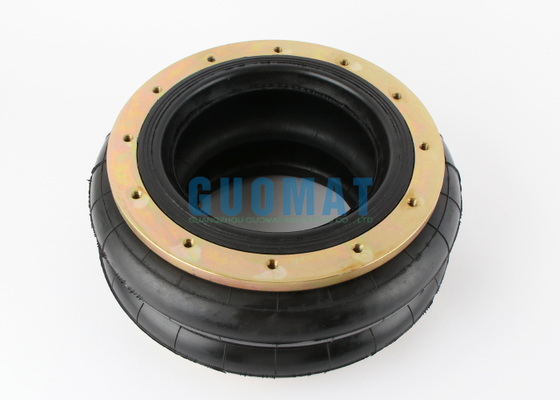

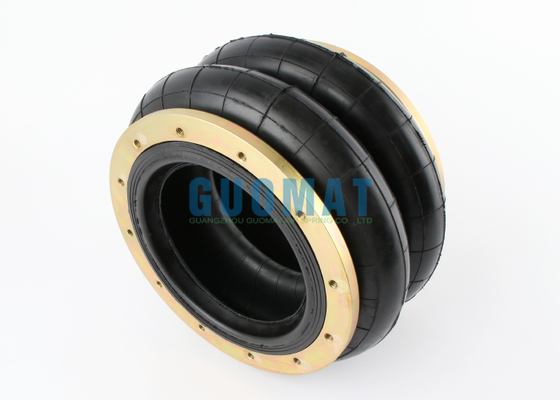

2H250180 Dubbele luchtveer vervang 90587/245 pneumatische actuatoren

Productdetails:

Place of Origin:	GuangDong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Model Number:	2H250180

Betalen & Verzenden Algemene voorwaarden:

Minimum Order Quantity:	6pcs
Prijs:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

Contact

Gedetailleerde productomschrijving

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
Markeren:	Dubbele ingewikkelde luchtveer , industriële luchtveer met garantie , Vervangingsonderdeel voor pneumatische actuatoren

2H250180 Dubbele luchtveer vervang 90587/245 pneumatische actuatoren

Productkenmerken

Aantekening	Waarde
Materiaal	Rubber Bellow en staal flensring
Garantie	1 jaar garantie
Functie	Schok verminderen
Kwaliteit	100% getest
Modelcode	245
Type	Flanke luchtveer
Code nr.	93740/90587
Boltjes	M 8 x 1.25

Productbeschrijving

Merk: GUOMAT

GUOMAT luchtveer: 2H250180
GUOMAT Bellows NO.: 2B250
GUOMAT NO.: 2H250180 verwijst naar 90587
Kruisnummer: 93740 P-irelli Air Spring

Specificaties van de pneumatische actuator

Model: 245
Type: F1
Hoogtemperatuurcode: 90587
PCD: 145 mm
Maximale overdosis: 270 mm
Max. hoogte: 310 mm
Min. hoogte: 85 mm
Stevigheid: 18,4 daN/mm
Verbinding: verbinding van de kralenring met flens

2H250180 Technische gegevens

Effectieve diameter: 185 mm
Compressiehoogte: 84 mm
Max. hoogte: 206 mm
Natuurlijke hoogte: 180 mm
Stroke: 122 mm
De bovenste dekplaat heeft een diameter van 183 mm.
De maximale buitendiameter van de rubberen bellow: 270 mm (0,7 MPa)
De middelste afstand van de bouten: 145 mm
Bulten Hoeveelheid: 8 stuks-M10

Draagvermogen

Installatie (mm)	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	Volume bij 0,7 MPa (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

Stijfheid en frequentie op ontwerphoogte

Parameter	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
Verticale stijfheid (kg/cm)	101	120	150	184	212	231	257
Natuurlijke frequentie (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

Gebruikt als suspensie - dubbel geslingerd type

Modellen	Standaard NO.	High-Temp NO.	Verbinding	Max.OD mm	Min.H mm	Max.H mm	Statische H mm	Effectgebied cm2	Stijfheid daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
