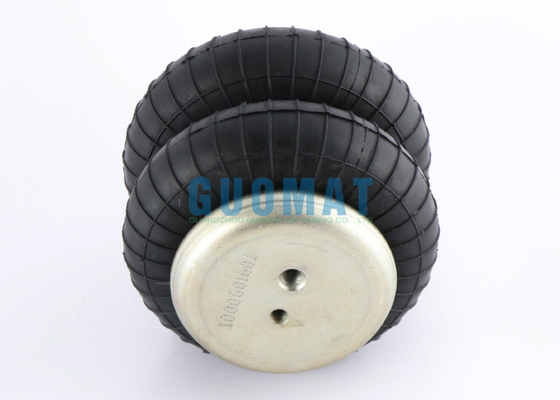

FD 40-10 ConTetich Rubber Air Bellows Leveranciers G1/8 Gas gevulde industriële luchtveerzakken

Productdetails:

Plaats van herkomst:	Guangzhou, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	2B4060

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stcs
Prijs:	USD59.9-69.9/PC
Verpakking Details:	Sterke doos of als klanten vereisen
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of anderen
Levering vermogen:	1000 stcs/week

Contact

Gedetailleerde productomschrijving

Stijl:	De enige Ingewikkelde Luchtlente	Materiaal:	Rubber en staal
Garantie:	1 jaar	Convoluties:	1
Productnaam:	Luchtveer, airbag, luchtballon, luchtbalg	Dimensie:	OEM/Standard Grootte
Werking:	Met gas gevuld	Kwaliteit:	100% getest
Markeren:	G1/8 industriële luchtveer , leveranciers van rubberen luchtbalgen , met gas gevulde luchtveertassen

FD 40-10 ConTetich Rubber Luchtbalgen Leveranciers G1/8 Gasgevulde Industriële Luchtvering Zakken

Product Attributen

Attribuut	Waarde
Stijl	Enkelvoudige Geconvoluteerde Luchtvering
Materiaal	Rubber en Staal
Garantie	1 Jaar
Convoluties	1
Productnaam	Luchtvering, Airbag, Luchtballon, Luchtbalg
Afmeting	OEM/standaard maat
Werking	Gasgevuld
Kwaliteit	100% Getest

Productdetails

Merk: GUOMAT

Fabrikant Onderdeelnummer: 2B4060

Fabrikant Garantie: 12 Maanden

Materiaal: Rubber+Staal

Kleur: Zwart

Plaats van Herkomst: Guangzhou, China

Certificering: ISO/TS16949:2009

Verpakking: Neutrale Verpakking

Kwaliteit: Hoge Kwaliteit

Kruisverwijzingsnummers

ContiTech:FD40-10
ContiTech:FD 40-10
ContiTech:FD 40-10 Cl G1/8
ContiTech:FD 40-10 C1 2682 001000
ContiTech:FD 40-10 Cl G1/8 M8
ContiTech:FD 40-10 1/8 M8
ContiTech Bellow:FD 40-10/FD 40 10/FD4010
Festo:EB-145-100/EB 145 100/EB145100

Technische Gegevens

Natuurlijke Hoogte: 145mm
De Rubberen Balg Natuurlijke Buitendiameter: 125mm
Afdekkingsplaat Diameter: 90mm
Luchtopening: G1/8
Schroefdraadgat: M81.25
Hartafstand tussen Schroefdraadgaten en Luchtopeningen: 20mm
Hartafstand tussen Schroefdraadgaten: 20mm

Luchtvering Types

Enkelvoudig Geconvoluteerd Type	Dubbel Geconvoluteerd Type	Driedubbel Geconvoluteerd Type
FS 40-6 CI	FD 40-10 CI	FT 330-29 CI
FS 50-5 CI	FD 70-13 CI	FT 430-32 CI
FS 70-7 CI	FD 110-15 CI	FT 530-32 CI
FS 100-10 CI	FD 120-17 CI	FT 530-35 CI
FS 120-9 CI	FD 120-20 CI	FT 960-34 CI
FS 120-10 CI	FD 200-19 CI	FT 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 CI	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 CI
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 CI
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

Veelvoorkomende Interface Draadspecificaties

Draadaanduiding	Draadtype	Standaardnaam	Primaire Doel	Afmeting	Spoed	Afdichtingsmethode	Opmerkingen & Waarschuwingen
G1/2	Britse Pijpdraad	BSPP (Parallel)	Luchtinlaat/Uitlaat	20.955mm	1.814 mm	O-ring of Ring (Vlakafdichting)	Een van de meest voorkomende poorten voor pneumatische aansluitingen. Vereist een G1/2 snelkoppeling of pneumatische connector.
G1/4	Britse Pijpdraad	BSPP (Parallel)	Luchtinlaat/Uitlaat	13.157mm	1.337 mm	O-ring of Ring (Vlakafdichting)	Vaak gebruikt voor druksensoren, meters of kleinere leidingen. Vereist een G1/4 connector
3/8UNC	Verenigde Draad	UNC (Grof)	Montage/Bevestiging	9.525mm	1.058 mm	Niet voor afdichting (Mechanische Bevestiging)	Dit is GEEN luchthaven! Dit is een montagegat voor bouten om de veer vast te zetten of fittingen te bevestigen. Gebruik een 3/8" UNC bout.
M8	Metrische Draad	ISO Metrisch (Standaard Grof)	Montage/Bevestiging	8.0mm	1.25 mm	Niet voor afdichting (Mechanische Bevestiging)	Dit is GEEN luchthaven! Gebruikt voor bouten. Veelvoorkomend op Europese en Aziatische machines. Gebruik een M8 bout. Controleer de kwaliteit (bijv. 8.8, 10.9).
M10	Metrische Draad	ISO Metrisch (Standaard Grof)	Montage/Bevestiging	10.0mm	1.5 mm	Niet voor afdichting (Mechanische Bevestiging)	Dit is GEEN luchthaven! Een groter montagegat voor toepassingen met hogere belasting. Gebruik een M10 bout. Controleer de kwaliteit (bijv. 8.8, 10.9).
