| Plaats van herkomst: | Guangdong, China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | F-D 40-10 |
| Min. bestelaantal: | 1PC |
|---|---|
| Verpakking Details: | sterke kartondoos of als klantenbehoefte |
| Levertijd: | 2-8 het werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal of anderen |
| Levering vermogen: | 1000pcs/week |
| Materiaal: | De plaat van de staaldekking, rubberblaasbalgen | Contitech: | F-D 40-10 |
|---|---|---|---|
| Gasgat: | G1/4 | Schroeftand: | M8x1.25 |
| De Afstand van het schroefcentrum: | 20 mm | De Diameter van de dekkingsplaat: | 90 mm |
| Drukcapaciteit: | 0.2-0.8 m-Pa | Rubberblaasbalgen Natuurlijke Hoogte: | 145 MM. |
| Hoog licht: | De ingewikkelde Luchtlente,de lentes van de luchthelper |
||

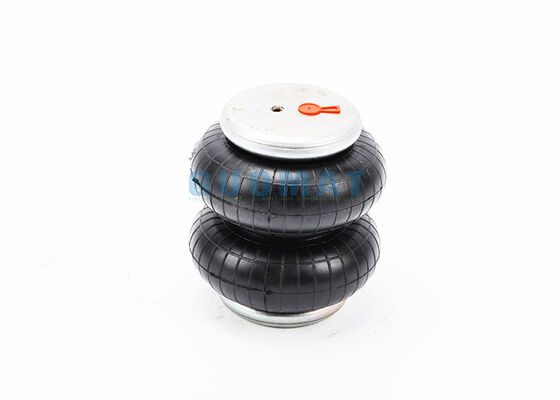

De industriële Luchtlente F-d 40-10 G1/8-Luchtinham heeft wordt gecombineerd met Noot is M8x1.25
F-D 40-10
F-D 40-10 CI
Contitech F-D 40-10
Dubbele Actuator van de Windingslucht
M8: max. 25 NM
G1/8: max. 25 NM
Typeorde Nr. Rubberblaasbalgen slechts 72586 met geplooide platen, G1/8-luchtinham 10 mm excentrical 2682001000 met roestvrij staal geplooide platen, G1/8-luchtinham 0 mm excentrical 61755
❶ noot/Blinde Noot
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 2 PC X M8X1.25
De Afstand van het schroefcentrum van Hoogste Dekkingsplaat: 20 mm
Van de de Plaatschroef van de bodem de Tand Dekking (Noot): 2 PC X M8X1.25
De Afstand van het schroefcentrum van de Plaat van de Bodemdekking: 20 mm
❷ gasgat/Luchtinham/Luchtmontage
Gasgat/Luchtinham: G1/8 wordt de Luchtinham gecombineerd met Noot
❸ dekkingsplaat
De Diameter van de hoogste Dekkingsplaat (Breedte): 90 mm
De Plaatdiameter van de bodemdekking (Breedte): 90 mm
❹ rubberblaasbalgen
Rubberblaasbalgen Natuurlijke Diameter: 125mm
Rubberblaasbalgen Natuurlijke Hoogte: 145 mm
❺ bumperblok/Bufferblok
Zonder Bumperblok
❻ gordelhoepel/Gordelring
Met Gordelhoepel: Één stuk van Gordelhoepel
De beelden tonen de informatie omvat:
Technische gegevens
Trillingsisolatie - dynamische kenmerkende waarden
Pneumatische toepassing - statische kenmerkende waarden
| GUOMAT NR. | Productbenoeming | Ladingscapaciteit bij | Natuurlijke frequentie bij | Geadviseerde werkende hoogte | Vereiste installatiediameter | ||
| 5 bar | 8 bar | 5 bar | 8 bar | ||||
| De dubbele Lente van de Windingslucht | |||||||
| F-D 40 10 | F-D 40-10 | 1,95 | 3,2 | 2,7 | 2,7 | 160 | 160 |
| F-D 70 13 | F-D 70-13 | 3,1 | 5 | 2,5 | 2,5 | 175 | 180 |
| F-D 110 15 | F-D 110-15 | 5,6 | 9,2 | 2,2 | 2,1 | 175 | 215 |
| F-D 120 17 | F-D 120-17 | 6,5 | 10,6 | 2 | 2 | 190 | 230 |
| F-D 120 20 | F-D 120-20 | 7,8 | 12,7 | 1,8 | 1,7 | 205 | 235 |
| F-D 138 18 | F-D 138-18 | 6,9 | 11,2 | 2 | 2 | 200 | 245 |
| F-D 200 19 | F-D 200-19 | 9 | 14,5 | 1,9 | 1,9 | 210 | 265 |
| F-D 200 22 | F-D 200-22 | 10,3 | 16,5 | 1,7 | 1,6 | 220 | 265 |
| F-D 200 25 | F-D 200-25 | 10,2 | 16,5 | 1,7 | 1,7 | 254 | 275 |
| F-D 210 22 | F-D 210-22 | 11,6 | 19,4 | 1,8 | 1,7 | 220 | 300 |
| F-D 330 22 | F-D 330-22 | 16,7 | 27,6 | 1,8 | 1,7 | 240 | 340 |
| F-D 412 18 | F-D 412-18 | 18,3 | 30 | 1,8 | 1,8 | 220 | 350 |
| F-D 530 22 | F-D 530-22 | 25,8 | 42 | 1,8 | 1,7 | 250 | 400 |
| F-D 530 30 | F-D 530-30 | 29,3 | 48,2 | 1,6 | 1,5 | 260 | 415 |
| F-D 530 35 | F-D 530-35 | 31,6 | 51,2 | 1,5 | 1,4 | 285 | 420 |
| F-D 960 22 | F-D 960-22 | 45,6 | 71,5 | 1,6 | 1,6 | 240 | 490 |
| F-D 1330 25 | F-D 1330-25 | 65,3 | 103,9 | 1,6 | 1,5 | 240 | 570 |
| F-D 1710 25 | F-D 1710-25 | 86,6 | 136,6 | 1,6 | 1,5 | 240 | 620 |
| F-D 2380 24 | F-D 2380-24 | 114,9 | 186,1 | 1,6 | 1,5 | 240 | 710 |
| F-D 2870 30 | F-D 2870-30 | 138,7 | 217,6 | 1,5 | 1,4 | 265 | 760 |
| F-D 5450 28 | F-D 5450-28 | 260,8 | 415,3 | 1,4 | 1,3 | 280 | 1000 |
