Plaats van herkomst: | China |
Merknaam: | GUOMAT |
Certificering: | ISO/TS16949:2009 |
Modelnummer: | 150076H-1 |
Min. bestelaantal: | 1PC |
---|---|
Verpakking Details: | sterke kartondoos of als klantenbehoefte |
Levertijd: | 2-8 het werkdagen |
Betalingscondities: | T/T, Western Union, Paypal of anderen |
Levering vermogen: | 1000pcs/week |
Materiaal: | Aluminiumlegering en Rubber | GUOMAT: | 150076H-1 |
---|---|---|---|
Garantie: | 12 maanden | Netto gewicht: | 1,25 kg |
Andere Naam: | De zakken van de luchtlente | Drukcapaciteit: | 2-8 M Pa |
Brutogewicht: | 1,7 Kg | Flensring: | Met of zonder |
Verbindingsmethode: | Flensverbinding | ||
Hoog licht: | De ingewikkelde Luchtlente,de delen van de luchtopschorting |

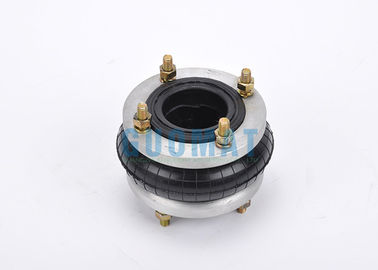

De de Luchtlente Guomat 150076H-1 van de flensverbinding voor Papierfabricagemateriaal
Guomat 150076H-1 Enige Ingewikkelde Specificaties van de Luchtlente
❶ noot/Blinde Noot
De Schroefaantal van de hoogste Dekkingsplaat: 4 PCs
Het aantal van de de Plaatschroef van de bodemdekking: 4 PCs
❷ gasgat/Luchtinham/Luchtmontage
Gasgat/Luchtinham: 1/4NPTF
❸ dekkingsplaat
De Diameter van de hoogste Dekkingsplaat: 115 mm
De Plaatdiameter van de bodemdekking: 115 mm
❹ rubberblaasbalgen
De Openingsdiameter: 88 mm
De Hoogte van het Openen: 15 mm
Rubberblaasbalgen door Diameter: 104 mm
Rubberblaasbalgen Natuurlijke Diameter: 150 mm
De het Werk Slag: MIN 75 mm aan MAXIMUM 260 mm
Rubberblaasbalgen Natuurlijke Hoogte: 76 mm
❺ bumperblok/Bufferblok
Zonder Bumperblok
❻ gordelhoepel/Gordelring
Zonder Gordelhoepel
De technische lijst van de prestatiesparameter van de 150076H-1 luchtlente:
Lager lading Macht (kg) |
Inflatiedruk | 0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 0.7MPa Volume (DM ³) |
---|---|---|---|---|---|---|---|---|---|
Installatiehoogte | |||||||||
45 (mm) | 436 | 579 | 718 | 860 | 1008 | 1155 | 1301 | 0,37 | |
55 (mm) | 299 | 428 | 570 | 700 | 830 | 963 | 1088 | 0,46 | |
65 (mm) | 226 | 335 | 451 | 565 | 670 | 782 | 906 | 0,57 | |
76 (mm) | 164 | 258 | 344 | 435 | 526 | 621 | 720 | 0,67 | |
85 (mm) | 122 | 190 | 254 | 330 | 399 | 475 | 544 | 0,75 | |
95 (mm) | 58 | 94 | 133 | 174 | 220 | 263 | 308 | 0,87 | |
Stijfheid en frequentie bij ontwerphoogte | Verticale stijfheid (Kg/cm) | 107 | 150 | 187 | 231 | 265 | 303 | 319 | |
Stijfheid en frequentie bij ontwerphoogte | Natuurlijke frequentie Herz | 4.05 | 3.82 | 3.69 | 3.65 | 3.55 | 3.50 | 3.33 | |
Stijfheid en frequentie bij ontwerphoogte | Natuurlijke frequentie cpm | 243 | 229 | 221 | 219 | 213 | 210 | 199 |
De luchtlentes hebben trilling en problemen qua geluidshinder in veelvoudige toepassingen, zoals opgelost:
Het type van flensverbinding van model de vergelijkingslijst van de luchtlente | |||
GUOMAT NR. | Contitech nr. | GUOMAT NR. | Contitech nr. |
FS22-3DICR | CR VAN DI 22-3 VAN FS | FS960-12RS | FS 960-12 RS |
FS44-5DICR | CR VAN DI 44-5 VAN FS | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | CR VAN DI 76-7 VAN FS | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | CR VAN FS 76-7 DS | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | F-D 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | F-D 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | F-D 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | F-D 1710-25 RS |
FD22-4DICR | F-D DI-22-4 CR | FD1730-40RI | F-D 1730-40 RI |
FD44-10DICR | F-D DI-44-10 CR | FD2380-24RS | F-D 2380-24 RS |
FD76-14DICR | F-D DI-76-14 CR | FD2470-40RI | F-D 2470-40 RI |
FD76-14DSCR | F-D 76-14 DS CR | FD2870-30RS | F-D 2870-30 RS |
FD138-18DS | F-D 138-18 DS | FD5450-28RS | F-D 5450-28 RS |
FD209-21DS | F-D 209-21 DS | FT960-34RS | VOET 960-34 RS |
FD210-22DS | F-D 210-22 DS | FT1330-35RS | VOET 1330-35 RS |
FD412-18DS | F-D 412-18 DS | FT1710-38RS | VOET 1710-38 RS |
FD614-26DS | F-D 614-26 DS | FT2870-45RS | VOET 2870-45 RS |
FD816-30DS | F-D 816-30 DS | FT5450-44RS | VOET 5450-44 RS |
FT22-6DICR | 22-6 VOET VAN CR VAN DI | ||
FT44-15DICR | 44-15 VOET VAN CR VAN DI | ||
FT76-20DICR | 76-20 VOET VAN CR VAN DI | ||
FT76-20DSCR | 76-20 DS VOET VAN CR | ||
FT138-26DS | VOET 138-26 DS | ||
FT210-32DS | VOET 210-32 DS | ||
FT412-32DS | VOET 412-32 DS | ||
FT614-36DS | VOET 614-36 DS | ||
FT816-40DS | VOET 816-40 DS |
