| Plaats van herkomst: | Guangdong, China |
| Merknaam: | GUOMAT |
| Certificering: | ISO/TS16949:2009 |
| Modelnummer: | 2B7557 |
| Min. bestelaantal: | 1PC |
|---|---|
| Verpakking Details: | sterke kartondoos of als klantenbehoefte |
| Levertijd: | 2-8 het werkdagen |
| Betalingscondities: | T/T, Western Union, Paypal of anderen |
| Levering vermogen: | 1000pcs/week |
| Materiaal: | De plaat van de staaldekking, rubberblaasbalgen | Goodyear: | 2B14-383 / 2B14 383 |
|---|---|---|---|
| Contitech: | F-D 530-35 | Firestone: | W01-358-7557 / W01 358 7557/W013587557 |
| Gasgat/Luchtinham: | G1/4 | De Diameter van de dekkingsplaat (Breedte): | 289 mm |
| samengeperste hoogte: | 104 mm/4,1 duim | Algemeen gewicht met vastgeklemde platen: | 7.7 kg |
| Hoog licht: | de lentes van de luchthelper,de delen van de luchtopschorting |
||

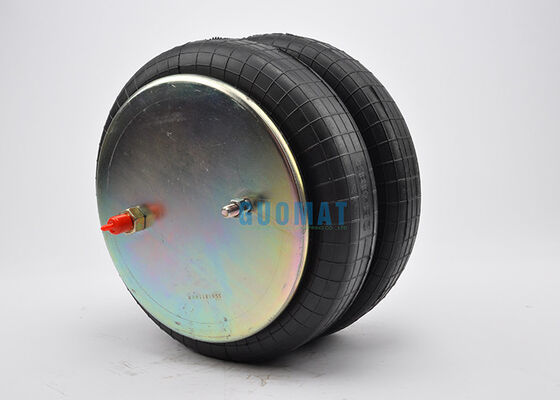

W01-358-7557 Firestone Goodyear 2B14-383 aan de Industriële de Luchtlente van FD530-35
| OEM verwijzing | Aantal | Fabrikantenverwijzing | Aantal |
| Firestone Blaasbalgenaantal | 0233-02 | Reycoartikelnummer | 19983-01 |
| Firestone artikelnummer | W01-358-7557 | Reycoartikelnummer | (21AR, 74AR) |
| ContiTech | 161388 | Opschorting van leverancier: SAF Holland | 90557203 |
| Contitech | F-D 530-35 530 /FD53035543 | Histeer | 10316 |
| Het Aantal van Goodyearblaasbalgen | 578923356 | SAF Holland | 90557203 |
| Goodyearartikelnummer | 2B14-383/2B14476 | Watson&Chalin | Zoals-0089 |
| Twthill | 1998301 | ||
| Driehoeksartikelnummer | 6412 | Opschorting van leverancier: SAF Holland | FSIP-OEM: W016756799 |
| Het Aantal van driehoeksblaasbalgen | 4530 |
Ladingscapaciteit bij 20 psig: lbsf 2.040
Ladingscapaciteit bij 60 psig: lbsf 6.120
Ladingscapaciteit bij 90 psig: lbsf 9.180
Werkende Temperatuur: 57Cº aan -54Cº
❶ noot/Blinde Noot
Van de hoogste Dekkingsplaat de Schroef (Noot) Tand: 2 PC X M12X1.75
De Afstand van het schroefcentrum van Hoogste Dekkingsplaat: 159 mm
Van de de Plaatschroef van de bodem de Tand Dekking (Noot): 2 PC X M12X1.75
De Afstand van het schroefcentrum van de Plaat van de Bodemdekking: 159 mm
❷ gasgat/Luchtinham/Luchtmontage
Gasgat/Luchtinham: 1/4NPT, Combinatienagel/de Nagel van de Luchtinham
❸ dekkingsplaat
De Diameter van de hoogste Dekkingsplaat (Breedte): 289 mm
De Plaatdiameter van de bodemdekking (Breedte): 289 mm
❹ rubberblaasbalgen
Rubberblaasbalgen MAXIMUM Diameter: 406 mm
Samengeperste Hoogte: 104 mm/4,1 duim
Maximumhoogte: 391 mm
Het werk Slag: 287mm
❺ bumperblok/Bufferblok
Met Bumperblok
❻ gordelhoepel/Gordelring
Met Gordelhoepel: Men voegt van Gordelhoepel samen
Algemeen gewicht met vastgeklemde platen 7,7 kg
Trillingsisolatie - dynamische kenmerkende waarden
Ontwerphoogte H: geadviseerde 285mm, minimum 265mm
Druk p [bar] 345678 Volume V [l]
De extra types dwingen op verzoek (Lading) [KN] 18,7 25,1 31,6 38,2 44,6 51,2
De lentetarief [N/cm] 1770 2250 2700 3180 3640 4100
Natuurlijke frequentie [Herz] 1,5 1,5 1,5 1,4 1,4 1,4
Pneumatische toepassing - statische kenmerkende waarden
Kracht F [kN]
Druk p [bar] 345678 Volume (l)
Hoogte H [mm] 320 14,9 20,4 25,9 32,0 37,6 43,7 26,0
280 18,5 24,5 31,0 38,1 45,0 51,7 23,2
240 21,1 28,0 35,5 43,3 50,3 57,9 20,5
200 23,1 30,7 38,5 47,1 54,8 62,8 17,5
M160 24,8 33,1 41,3 50,4 58,4 67,2 14,1
120 26,2 34,8 43,4 52,9 61,5 70,6 10,8
Andere soorten F-D die GUOMAT heeft:
| GUOMAT NR. | Verwijzing | Geef opdracht tot nr. | Kracht (pond) | Maximum OD (binnen) | Ontwerphoogte (binnen) | Hoogte | Naruralfrequ. [cpm] | ||
| 80 psi | 100 psi | Min | MAXIMUM | ||||||
| F-D 331 26 480 | F-D 331-26 480 | 161030 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| F-D 331 26 514 | F-D 331-26 514 | 161380 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| F-D 331 26 527 | F-D 331-26 527 | 161381 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| F-D 331 26 541 | F-D 331-26 541 | 161382 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| F-D 331 26 552 | F-D 331-26 552 | 161383 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
| F-D 530 22 311 | F-D 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| F-D 530 22 316 | F-D 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| F-D 530 22 321 | F-D 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| F-D 530 22 342 | F-D 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| F-D 530 22 345 | F-D 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
| F-D 530 22 374 | F-D 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
| F-D 530 30 449 | F-D 530-30 449 | 161372 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| F-D 530 30 451 | F-D 530-30 451 | 161373 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| F-D 530 30 518 | F-D 530-30 518 | 161374 | 7480 | 9350 | 15.5 | 10.2 | 3.4 | 13.8 | 91 |
| F-D 530 30 519 | F-D 530-30 519 | 161375 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| F-D 530 30 532 | F-D 530-30 532 | 161376 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
| F-D 530 35 528 | F-D 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15.4 | 84 |
| F-D 530 35 530 | F-D 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| F-D 530 35 543 | F-D 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| F-D 530 35 544 | F-D 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
| F-D 530 35 545 | F-D 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
