Voorkabine ophanging luchtveer Hino 52270-1350 Truck Air Shock Absorbers

Voorkabine ophanging luchtveer Hino 52270-1350 Truck Air Shock Absorbers

Productspecificaties

Merk: GUOMAT

Deel nr.: G3011

Kruis nr.: 52270-1350

Toepasselijke modellen: ontworpen voor cabines van Hino medium/heavy trucks
Functie: wordt gebruikt in het cabine-ophangingssysteem om trillingen op de weg te bufferen door luchtdruk aan te passen om het rijcomfort en de stabiliteit te verbeteren.
Materiaal: Rubber + ijzer
Temperatuur aanpassingsvermogen: meestal bestand tegen extreme omstandigheden van -40 °C tot +70 °C
Drukbereik: typische werkdruk is ongeveer 3-7 bar
Installatiewijze: Bolt-on, geïntegreerd in het ophangsysteem tussen de cabine en het frame.
Duurzaamheid: De levensduur van het ontwerp is meestal meer dan 300.000 cycli

Voor HINO
Luchtbron voor de cabine
OEM-nummer: 52270-1350 / 52270 1350 / 522701350
Luchtbron achterin de cabine
OEM-nummer: 52270-1360 / 52270 1360 / 522701360

Installatie van Hino Truck Cab Air Spring

1.Voorbereiding op veiligheidsgebied

• Stop het voertuig en zet de motor uit.
• Ontkoppel de voedingsbron (zoals de negatieve aansluiting van de batterij) om toevallig contact met het circuit te voorkomen.

2Verwijder de oude luchtveer.

• De luchtdruk van het systeem wordt losgelaten (als er een handmatig uitlaatklep is, eerst uitlaten).
• Verwijder de verbindingsluchtpijp en merk de positie van de luchtpijp voor herstel.
• Verwijder de bevestigingsbouten (meestal aan de bovenste en onderste uiteinden van de luchtveer) en verwijder voorzichtig het oude onderdeel.

3Installeer de nieuwe luchtveer.

• Controleer of het nieuwe onderdeelmodel overeenkomt met het originele voertuig, controleer de luchtdichtheid en het uiterlijk zonder schade.
• De luchtveer moet in lijn worden gebracht met de installatiepositie en eerst de onderste bout moeten worden bevestigd (niet nog strakker).
• Sluit de bovenste bout aan, zorg voor de uitlijning en trek deze stap voor stap strakker aan (in diagonale volgorde, zie de onderhoudshandleiding voor koppel).
• Verbind de luchtpijp opnieuw aan en zorg ervoor dat de verbinding is afgesloten en dat er geen lekken zijn.

4.Systeemtest

• Start het voertuig en blaas het luchtsysteem op tot de werkdruk.
• Controleer of de airbag gelijkmatig is opgeblazen zonder scheefte of abnormaal geluid.
• Besproei zeepwater om te controleren of de luchtpijplijn lekt.
• Er moet een test worden uitgevoerd om na te gaan of het schokdemper-effect en de hoogte van de cabine normaal zijn.

Notities
Koppelvereisten: zorg ervoor dat de bouten worden gespannen volgens de Hino-handleidingstandaard.
Bescherming van de luchtpijp: Vermijd het buigen of knijpen van de luchtpijp om een soepele luchtdoorgang te garanderen.
Regelmatige controle: het wordt aanbevolen de veroudering van de airbag en de stabiliteit van de luchtdruk na installatie regelmatig te controleren.

GUOMAT produceert andere soorten vrachtwagens met luchtveer:

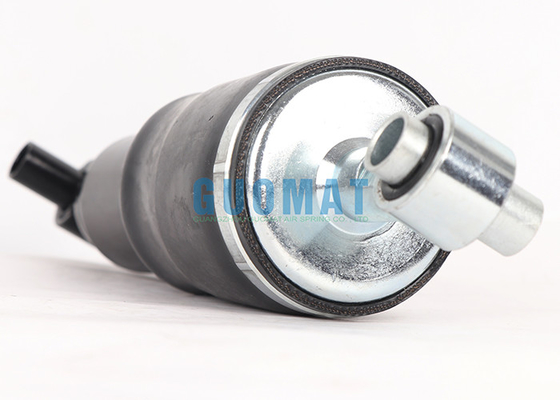

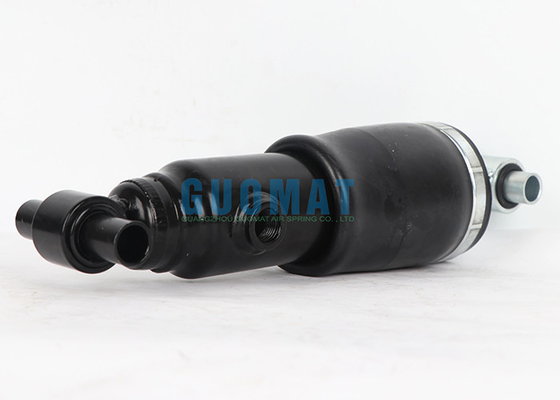

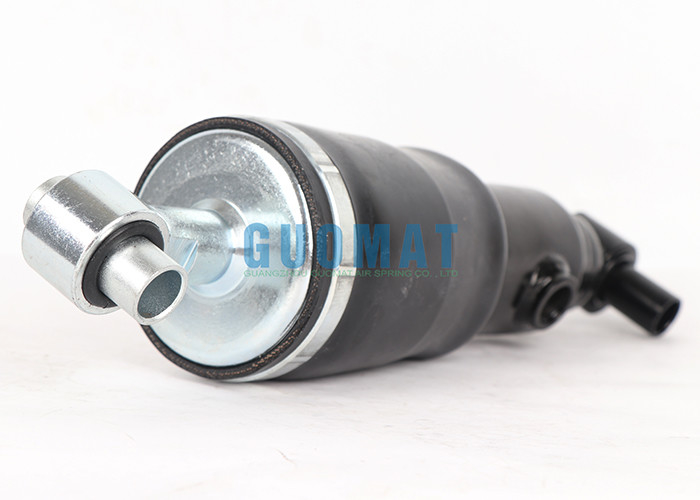

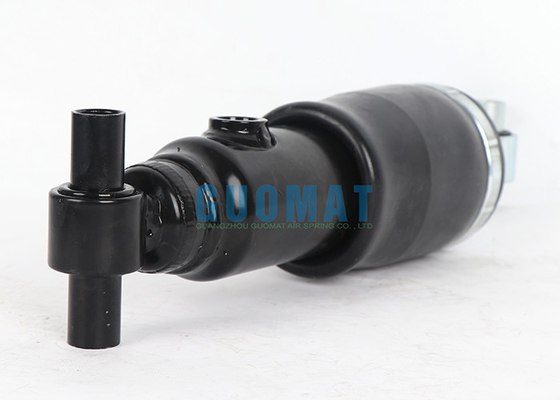

Het werkelijke beeld
