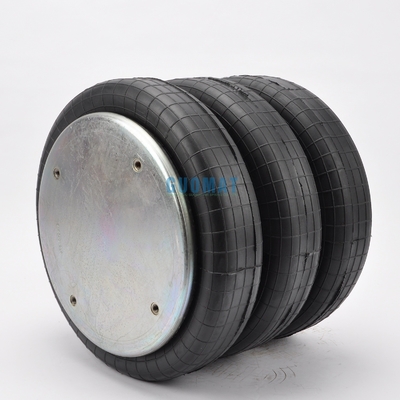

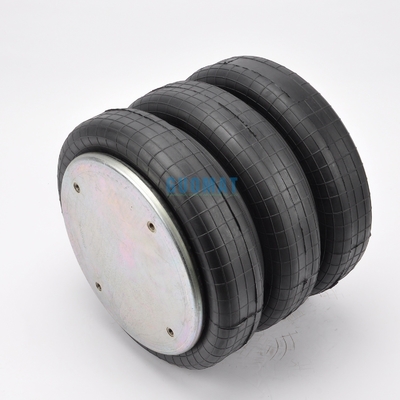

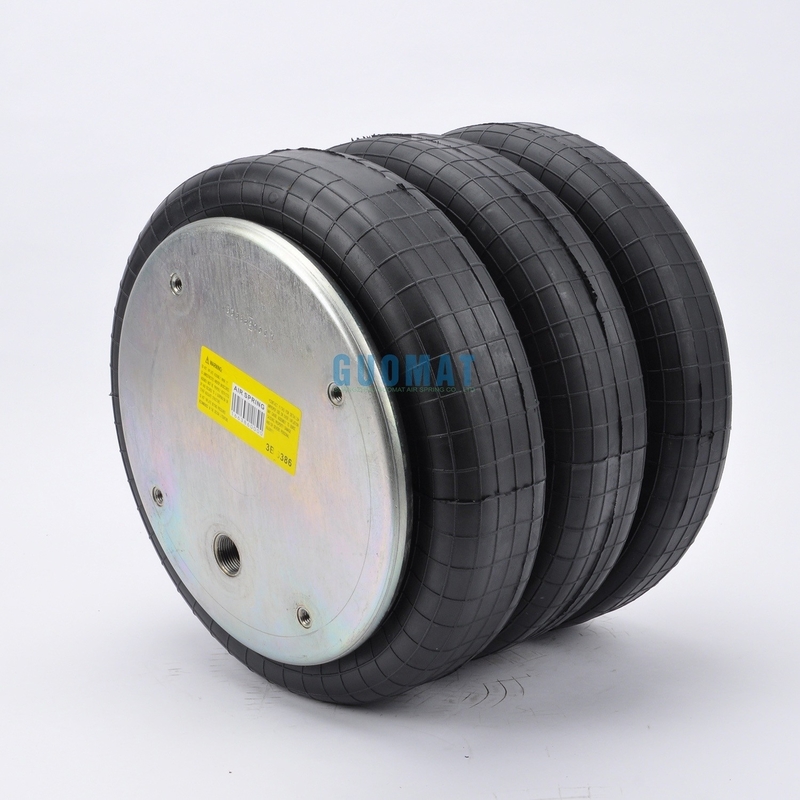

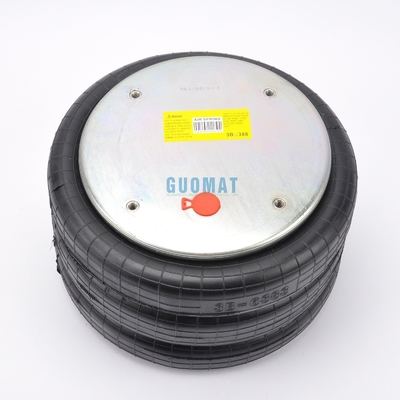

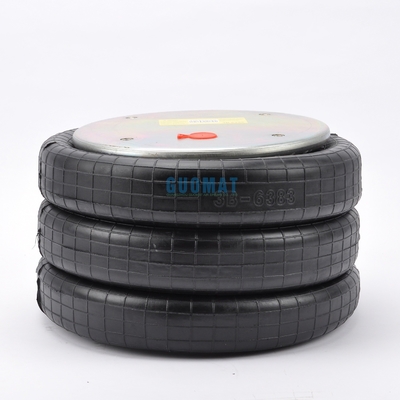

Triple Convoluted Air Bag GUOMAT NO. 3B7386 Bellow No.3B383 Industrial Air Spring 4x3/8-16UNC Schroef

Productdetails:

Plaats van herkomst:	GuangZhou, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949:2009
Modelnummer:	3B7386

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5 stuks
Prijs:	USD69.9-79.9/PC
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	3-7 werkdagen
Betalingscondities:	L/C, T/T, Western Union of andere
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Type:	De Lente van de opschortingslucht	N.W.:	8.5 kg
Stootrem:	Met	Luchtinlaat:	3/4NPT
Bodemplaat Gat/Stud:	4X3/8-16unc	Bodemplaat Dia:	289 mm
Specificatie:	383822 cm	Materiaal:	Rubber en Ijzer
Markeren:	3B383 Industriële luchtveer , De drievoudige Ingewikkelde Industriële Luchtlente

Triple Convoluted Air Bag GUOMAT NO. 3B7386 Bellow No.3B383 Industrial Air Spring 4x3/8-16UNC Schroef

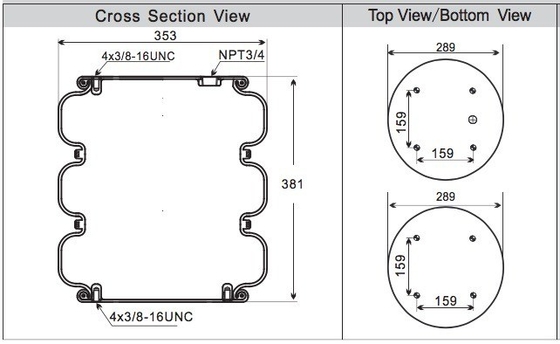

3B7386 Technische parameters

Noot / Blind Noot

Hoogste dekselplaat schroef (noot) tand: 4x3/8-16UNC

Schroefcentrale afstand van bovenste dekselplaat: 159 mm

Onderkant dekking plaat schroef (noot) tand: 4x3/8-16UNC

Schroefcentrale afstand van de onderkant van het dekselplaatje: 159 mm

Gasgat / Luchtinlaat / Luchtinstallatie

Gasgat / luchtinlaat: 3/4 NPT

Afdekkingsplaat

De bovenste dekplaat heeft een diameter van 289 mm.

De onderkant van de dekplaat heeft een diameter van 289 mm.

Gummibellen

Rubber Bellows MAX Diameter: 405 mm

Rubber Bellows Natuurlijke diameter: 533 mm

De werkstrek: MAX 460 mm tot MIN 110 mm

Maximale hoogte: 460 mm

Minimumhoogte:110 mm

Compressiehoogte: 350 mm

Bufferblok / Bufferblok

Zonder bumperblok

Gordelhoop / Gordelring

Met Girdle Hoop: Twee stukjes Girdle Hoop

Pneumatische toepassing - statische eigenwaarde F [kN]

druk p	[balk]	3	4	5	6	7	8	vol V[l]
hoogte H [mm]	380	17.7	23.8	30.0	36.4	42.9	49.1	31.0
	300	21.3	28.4	36.1	43.4	50.7	58.0	25.4
	220	24.3	32.3	40.4	48.5	56.6	64.6	19.4
	140	27.3	36.3	45.4	54.5	63.4	72.0	12.4
