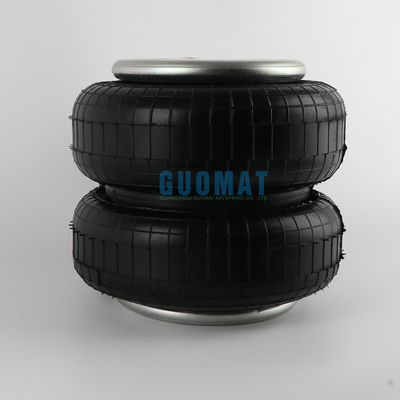

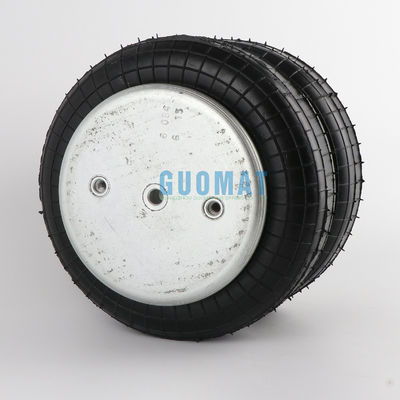

Pneumatische actuator flexibel nr. 578-92-3-202 Firestone Air Spring W01-M58-6183

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	2B6183

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Modelnummer:	2B6183	Balg type:	Dubbel ingewikkeld
Kruisnummer:	FD 200-25 CI G 1/4	Werkende slag:	254mm
Luchtgat:	1/4 BSP	Noten soort:	3/8-16 Blinde noten
Naverkoopservice:	12 maanden	Typ van montage:	Directe vervanging
Markeren:	578-92-3-202 Firestone Air Spring , W01-M58-6183 Firestone luchtveer

Pneumatische actuator flexibel nr. 578-92-3-202 Firestone Air Spring W01-M58-6183

Ontwerpspecificaties

Airstroke actuator
Maximale diameter @ 7 bar (mm)	264
Maximale hoogte (mm)	76
Maximale slagkracht (mm)	203
Minimale bruikbare hoogte (mm)	279
Kracht in kN @ 5 bar bij een slag van 25 mm	16.1
Kracht in kN @ 5 bar bij slag van 50% van de maximale slag	12.4
Kracht in kN @ 5 bar bij slag van maximale slag	8.9
Materiaal	2-plie standaardkabel
EINDELINGSDETAILEN
Perlenplaat Type	3
Dim. A (blinde nootcentra) (mm)	89
Dim. B (mm)	73
AIRMOUNT ISOLATOR
Ontwerphoogte (mm)	254
Belading (bij ontwerphoogte) bij: 3 bar (kN)	6.2
Beperking van het vermogen van het voertuig	10.9
Belading (bij ontwerphoogte) bij: 7 bar (kN)	15.6
Natuurlijke frequentie (@5 Bar)	1.6
% isolatie bij gedwongen frequentie 7 Hz	93.9
% isolatie bij gedwongen frequentie 13 Hz	98.5
% isolatie bij een gedwongen frequentie van 25 Hz	99.6

Technische parameters van het product

Pneumatische toepassing - statische kenmerkende waarden Kracht F [kN]
Druk p [bar]		3	4	5	6	7	8	Vol. V [l]
Hoogte H [mm]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	9.74	11.7	13.8	15.9	5.7
	170	6.96	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5

Referentienummer

Bestelnummer: 500178-WH

WUHLERMANN NO: 2RC-225-15C

OEM NODAIMLER CHRYSLER: A 946 328 24 01

JOST: JAS 30 107 024 01
JOST: 3010702401
FIRESTONE: W01 M58 6183
CONTITECH: FD 200-25 1/4 M8

Schade aan rubber door chemicaliën

Vet en olie zijn veel voorkomende voorbeelden die deze aandoening kunnen veroorzaken
langdurig contact met het rubberen flexibiele onderdeel.
Mogelijke oorzaken:
Overmatige olie in de luchttoevoer.
Overmatig smeren van universele gewrichten.
Overmatig smeren van het vijfde wiel.
Leek afdichtingen in de onderdelen van de suspensie.
Gebruik van op aardolie gebaseerde reinigingsmiddelen op de luchtbron (alleen zeep en water gebruiken voor reiniging)

Andere OEM-nummers

57892227000000	20094503	Y	2B9-270	2B9-270
2B9-270	20113233	N	2B9-270 Bellows Air Spring	2B9-270 Bellows Air Spring
57892227100000	20094504	Y	2B9-271	2B9-271
57892227200000	20094505	Y	2B9-272	2B9-272
57892227300000	20468329	Y	2B9-273	2B9-273
57892227300019	20106773	Y	ENIDINE YI-2B9-273	ENIDINE YI-2B9-273
57892227430000	20113331	Y	2B9-274	2B9-274
57892227500000	20112684	Y	2B9-275	2B9-275
57892227500004	20808326	Y	2B9-275 Bellows Air Spring	2B9-275 Bellows Air Spring
57892227500019	20112685	Y	ENIDINE YI-2B9-275	ENIDINE YI-2B9-275
57892227700000	20116850	Y	2B9-277	2B9-277
2B9-277	20116851	N	2B9-277	2B9-277
57892227800000	20136848	Y	2B9-278	2B9-278
2B9-278	20136849	N	2B9-278	2B9-278
57892227900000	20139902	Y	2B9-279	2B9-279
57892228000000	20149466	Y	2B9-280	2B9-280
2B9-280	20149467	N	2B9-280 Bellows Air Spring	2B9-280 Bellows Air Spring
57892228100000	20149460	Y	2B9-281	2B9-281
2B9-281	20149461	N	2B9-281	2B9-281
57892228300000	20149464	Y	2B9-283	2B9-283
57892228300004	20149465	Y	2B9-283	2B9-283
57892228600000	20168826	Y	2B9-286	2B9-286
2B9-286	20168880	N	2B9-286	2B9-286
57892228800000	20174047	Y	2B9-288	2B9-288
2B9-288	20174048	N	2B9-288 Bellows Air Spring	2B9-288 Bellows Air Spring
57892229000000	20177683	Y	2B9-290	2B9-290
2B9-290	20177686	N	2B9-290	2B9-290
57892229100000	20190132	Y	2B9-291	2B9-291
2B9-291	20190124	N	2B9-291	2B9-291
57892229500000	20258853	Y	2B9-295	2B9-295
57892229500004	20258854	Y	2B9-295	2B9-295
57892229600000	20268043	Y	2B9-296	2B9-296
2B9-296	20268044	N	2B9-296 Bellows Air Spring	2B9-296 Bellows Air Spring
57892229700000	20264980	Y	2B9-297	2B9-297
2B9-297	20264983	N	2B9-297	2B9-297
57892229800000	20264762	Y	2B9-298	2B9-298
2B9-298	20264763	N	2B9-298	2B9-298
