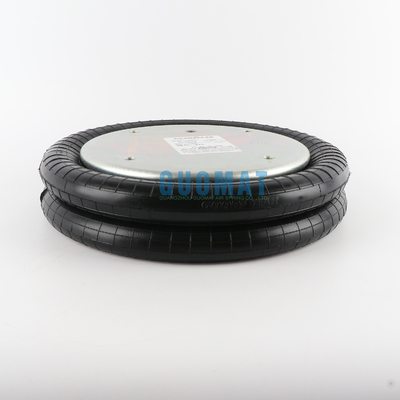

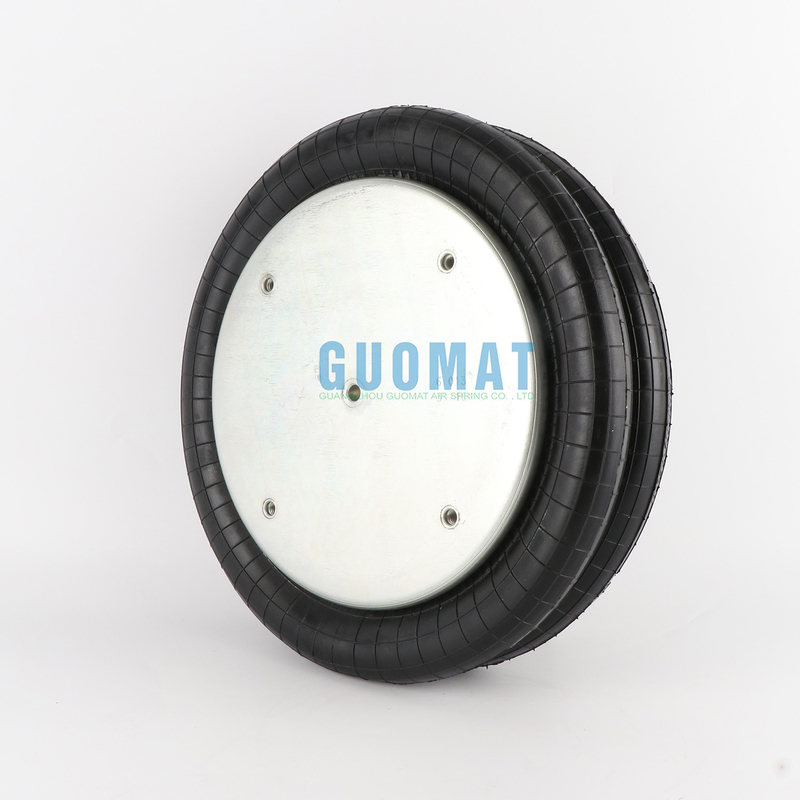

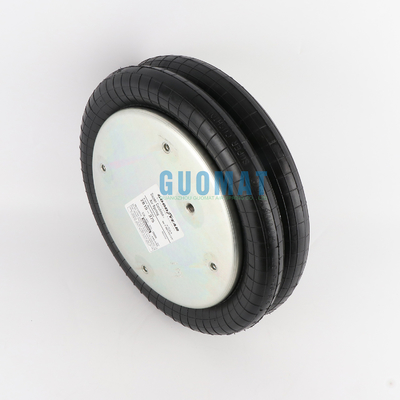

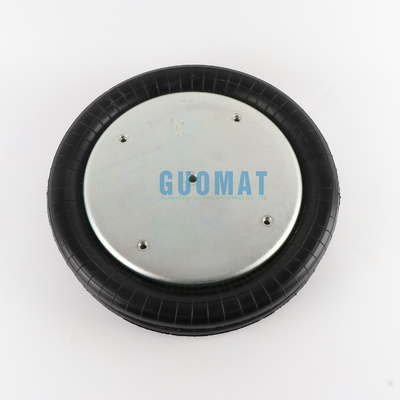

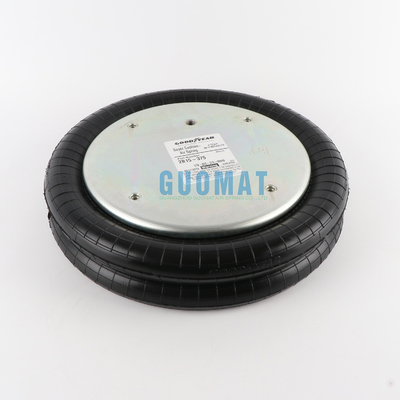

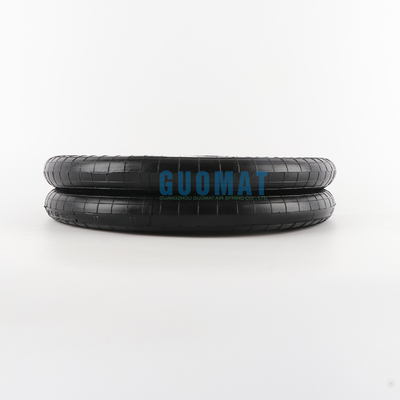

Gasgevulde continentale bellow-stijl FD 530-30 dubbele geslingerde luchtactuator

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	2B6800

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Model nr.:	2B6800	Vervaardiging:	GUOMAT
Materiaal:	Natuurrubber	Proefproef:	Beschikbaar
Werkende slag:	273mm	Type:	Dubbel ingewikkeld
Vereiste ruimte:	415mm	Schepen van:	Elke haven in China
Markeren:	Gevuld met gas Continentaal Bellow , Dubbel gespannen gas gevulde continentale bellow , FD 530-30 Dubbele luchtactuator

Gasgevulde continentale bellow-stijl FD 530-30 dubbele geslingerde luchtactuator

Kruis OEM-nummer

Goodyear onderdelen nr.: 2B14-468
Goodyear onderdelen NO.: 2B14 468
Goodyear-onderdelen nr.: 2B14468
Goodyear Parts NO.:2B14-362
Goodyear onderdelen nr.:2B14 362
Goodyear onderdelen nr.:2B14362
Goodyear onderdelen nr.:2B14-450
Goodyear onderdelen nr.:2B14 450
Goodyear onderdelen nr.:2B14450
Goodyear onderdelen nr.:2B15-375
Goodyear onderdelen nr.:2B15 375
Goodyear onderdelen nr.:2B15375

Brandsteen Luchtveeronderdelen NO.: W01-358-6800

Brandsteen Luchtveeronderdelen NO.:: W01 358 6800

Brandsteen Luchtveeronderdelen NO.:: W013586800

Vuursteen Luchtbron: 21D-2

Vuursteen Luchtbron: 21-2

Vuursteen Luchtbron: 21 2

ContiTech-onderdelen NO.:FD530-30 518 1/4 NPT

ContiTech-onderdelen NO.:FD530-30518 1/4 NPT

Productinformatie

Noot / Blind Noot
Hoogste dekselplaat schroef (noot) tand	4 stuks X 3/8-16UNC
Schroefcentrale afstand van bovenste dekselplaat	159 mm
Onderdekselplaat schroef (noot) tand	4 stuks X 3/8-16UNC
Centrum van de schroef van de onderkant van de dekselplaat	159 mm
Gasgat / Luchtinlaat / Luchtinstallatie
Gasgat / luchtinlaat	1/4NPT
Centrale afstand tussen noot en luchtinlaat	79.5 mm
Afdekkingsplaat
Bovenbedekkingsplaatdiameter (breedte)	287 mm
Onderste dekplaatdiameter (breedte)	287 mm
Gummibellen
Rubberen bellows MAX-diameter	401 mm
Gecomprimeerde hoogte	76.2 mm
Maximale hoogte	351 mm
Werkslag	254 mm

Technische gegevens van het product

Trillingsisolatie - waarden van de dynamische kenmerken

Druk p [psi]	40	60	80	100	120
Kracht (belasting) [lbs]	3740	5610	7480	9350	11220
Vlamsnelheid [lbs/in]	987	1388	1811	2165	2628
Natuurlijke frequentie [Hz]	1.6	1.6	1.6	1.5	1.5

Pneumatische toepassing - waarden van de statische eigenschappen

Kracht F [lbs]

Druk p	[psi]	20	40	60	80	100	120
Hoogte H in	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Er moet genoeg ruimte zijn om de lucht te laten belopen.

Het volledige oppervlak van de metalen onderdelen moet worden gebruikt om de krachten te dragen.
Luchtballonnen moeten voorzien zijn van zijdelingse leidingen.
De luchtballons moeten volledig worden ontladen voordat ze worden verwijderd.
Er moet voor worden gezorgd dat de blaas niet voortdurend in contact komt met hydraulische olie, smeermiddelen, oplosmiddelen, metalen steken en sweisvonken.
Indien de lucht in een toepassing aan speciale media wordt blootgesteld, moet Precision Engineering meer informatie vragen, met vermelding van het medium, de temperatuur en de concentratie.
