Hoog trillingsplatform Luchtveer 150076H-1 Single Convoluted Rubber Bellow

Productdetails:

Plaats van herkomst:	Guangdong, China
Merknaam:	GUOMAT
Certificering:	ISO/TS16949, ISO9001
Modelnummer:	150076H-1

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	onderhandelbaar
Verpakking Details:	Sterke kartonnen doos of als klant vereiste
Levertijd:	5-8 werkdagen
Betalingscondities:	L/C, D/A, D/P, Western Union
Levering vermogen:	1000 stuks per week

Contact

Gedetailleerde productomschrijving

Model nr.:	150076H-1	Merken:	GUOMAT
Kwaliteit:	100% getest	Functie:	Schok verminderen
Sleutel:	150076H-1	Naverkoopservice:	12 maanden
Type:	Gevuld met gas	Proefproef:	Beschikbaar Gepersonaliseerd verzoek
Markeren:	Hoog trillingsplatform luchtveer , 150076H-1 Eenvoudig geconvolteerde luchtveer

Hoog trillingsplatform Luchtveer 150076H-1 Single Convoluted Rubber Bellow

Productbeschrijving

Het hoogfrequente trillingsplatform maakt gebruik van de airbag 150076H-1 om de stabiliteit en nauwkeurigheid van het platform te garanderen.Deze airbag heeft een uitstekende correctie prestaties en kan effectief corrigeren van de afwijking van het platform tijdens de beweging en verbeteren van de bewegingsnauwkeurigheid van het platformOp het hoogfrequente trillingsplatform speelt de correctie airbag 150076H-1 een vitale rol.en corrigeert het onmiddellijk zodra een afwijking wordt gevondenDit correctieproces is automatisch en vereist geen menselijke tussenkomst, waardoor de werkingsefficiëntie en nauwkeurigheid van het platform aanzienlijk worden verbeterd.

150076H-1 Details

Hoogste dekselplaat schroef (noot) tand: 4 × M10
Hoogste dekking afstand plaat schroef (noot) :109MM
Onderdekselplaat schroef (noot) tand: 4 × M10
Schroefcentrale afstand van de onderkant van de dekselplaat: 109 mm

De bovenste dekplaat heeft een diameter van 133 mm.
Onderste dekplaat: 133 mm

Rubber Bellows MAX Diameter: 160 mm
Rubber Bellows Natuurlijke diameter:140 mm

Zonder bumperblok

zonder gordelring/gordelring/gordellus

Productentechnische gegevensblad

Draagvermogen (kg)	Inflatiedruk		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa	0.7MPA	0.8MPA	0.7 MPa Volume (dm)³)
	Installatiehoogte									0.7 MPa Volume (dm)³)
	45 mm		436	579	718	860	1008	1155	1301	0.37
	55 mm		299	428	570	700	830	963	1088	0.46
	65 mm)		226	335	451	565	670	782	906	0.57
	76 mm		164	258	344	435	526	621	720	0.67
	85 mm		122	190	254	330	399	475	544	0.75
	95 mm		58	94	133	174	220	263	308	0.87
Stijfheid en frequentie op ontwerphoogte	Verticale stijfheid ((kg/cm)		107	150	187	231	265	303	319
	Natuurlijke frequentie	Hz	4.05	3.82	3.69	3.65	3.55	3.50	3.33
	Natuurlijke frequentie	cpm	243	229	221	219	213	210	199

Andere luchtbronnen die we hebben

Grootte van model	Nominale diameter	De grootste diameter ((0.7MPA)	Draagvermogen op ontwerphoogte			Natuurlijke frequentie ((0,7MPA)	Een beroerte		Gewicht
Grootte van model	Nominale diameter	De grootste diameter ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	Natuurlijke frequentie ((0,7MPA)	Minimale compressiehoogte	Hoogte van de veilige verlenging	Gewicht
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
De waarde van het product mag niet meer bedragen dan:	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
voor de vervaardiging van elektrische motoren	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
met een gewicht van niet meer dan 10 kg	250	355	1035	2730	3892	1.4	120	354	8.69
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

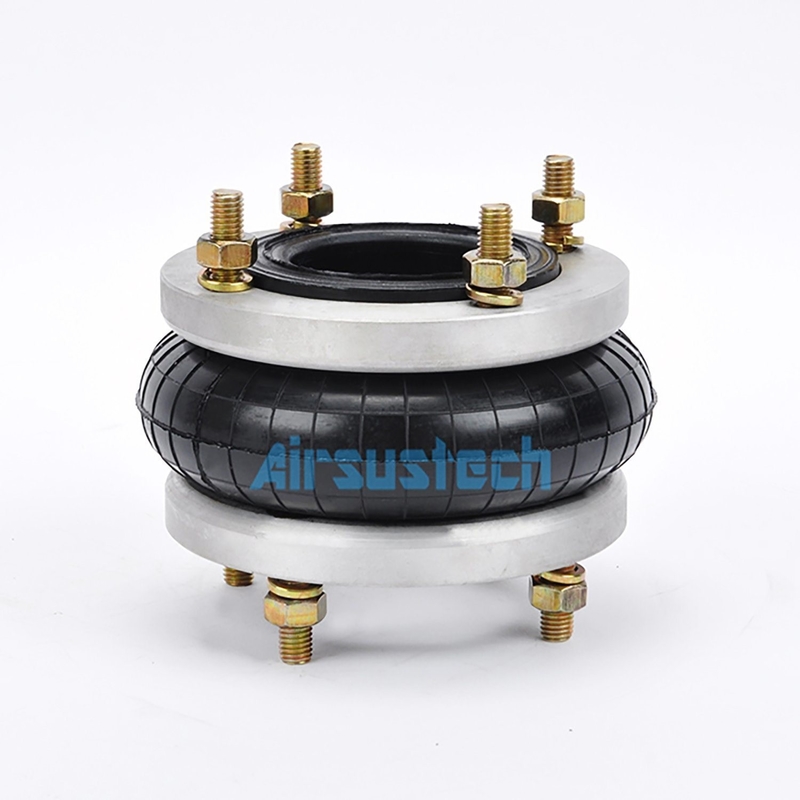

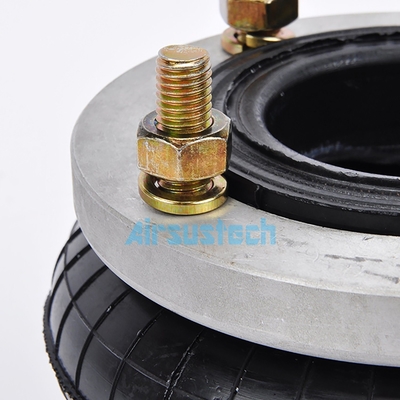

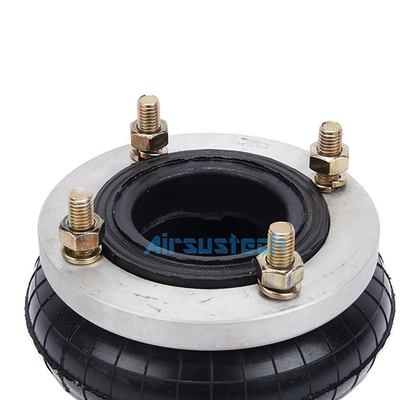

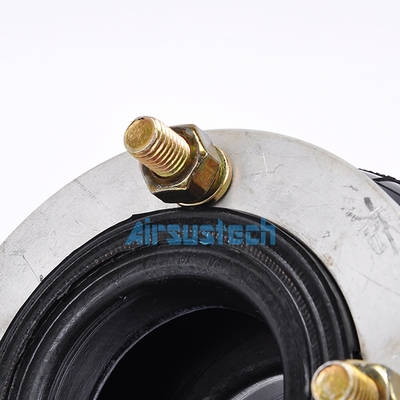

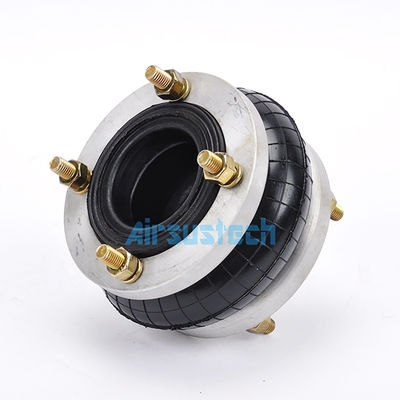

Het verwante beeld van 150076H-1

Profiel van het bedrijf

Guangzhou Guomat air spring Co., Ltd. is een binnenlandse innovatieve onderneming die zich toelegt op het onderzoek en de productie van automotive air springs.Met moderne werkplaatsen en geavanceerde rubberen luchtveerproductieapparatuurOnze producten worden voornamelijk gebruikt in de basis van commerciële voertuigen, personenauto's en industriële machines en apparatuur.De belangrijkste producten zijn:: rubberen luchtveren, airbags voor personenauto's en vrachtwagens, industriële airbags, luchtveren voor papiermachines, grote wasmachines, rubberen luchtveren voor auto's, enz.Er zijn duizenden modellen en stijlen.Het product kan ook worden aangepast aan de behoeften van de klant of aan de bestaande productspecificaties van de klant.
